皮卡汀尼导轨光纤瞄准镜装载支架

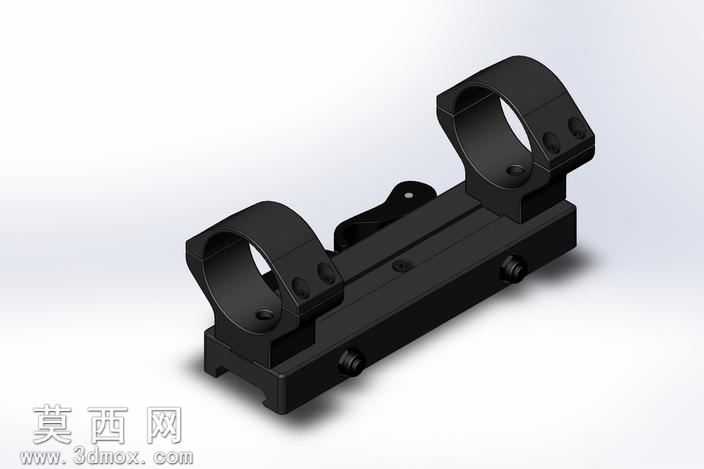

本作品为适配皮卡汀尼导轨的光纤瞄准镜装载支架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工的公差规范，对每一处结构细节都进行了1:1的真实还原。模型整体采用一体式长基座设计，基座底部设置有标准皮卡汀尼导轨卡槽，搭配快拆锁紧结构，可实现支架在导轨上的快速安装与拆卸，锁紧块与导轨的配合面做了防滑纹理处理，保证安装后无松动移位。基座上方集成两个同轴的环形瞄准镜夹持座，夹持环采用分体式抱紧结构，环壁上均匀分布多颗内六角锁紧螺丝，可适配不同管径的光纤瞄准镜，夹持内壁预留了防滑垫安装槽位，避免锁紧时刮伤瞄准镜镜身。建模阶段对所有棱角做了符合实际加工的倒角处理，不存在尖锐直角结构，同时对螺丝孔、定位销孔等细节特征做了精确还原，保证模型可直接导出工程图用于生产加工。渲染环节采用哑光黑色硬质阳极氧化材质模拟真实枪械配件的表面处理效果，通过调整材质的粗糙度、金属度参数，还原出铝合金经氧化处理后的细腻磨砂质感，场景布光采用三点布光法，主光从侧上方照射突出支架的结构轮廓，辅光弱化阴影区域的死黑问题，轮廓光勾勒支架边缘提升立体感，最终渲染图清晰展现了支架的整体造型与结构细节。设计思路上充分考虑了实际使用场景的需求，整体结构紧凑重量轻，在保证结构强度的前提下尽可能做了轻量化处理，两个夹持环的同轴度经过严格校准，保证瞄准镜安装后光轴与导轨平行，快拆结构的设计无需额外工具即可完成装拆，适配各类带皮卡汀尼导轨的步枪平台，可满足战术改装、射击实训等不同场景的使用需求，模型结构完整无破面，各部件之间的装配关系清晰，可直接用于装配模拟、干涉检查等后续工程应用。
