皮卡汀尼导轨适配安装基座结构设计

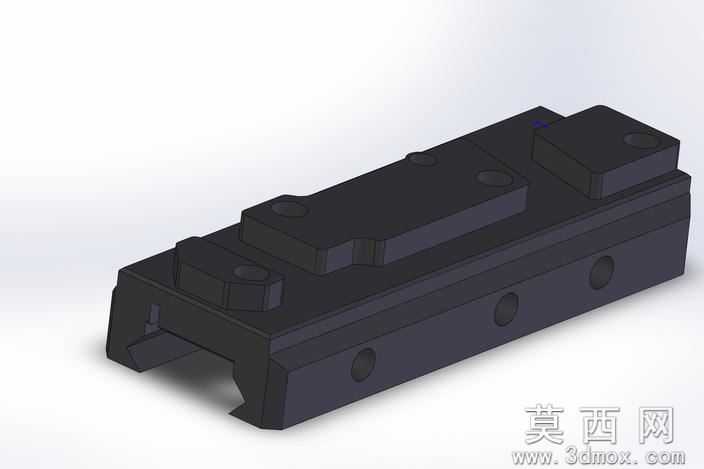

本作品为适配Meprolight光学瞄准设备的皮卡汀尼导轨安装基座，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循枪械附件安装的通用尺寸规范，对基座的每一处安装孔位、卡槽结构、定位面都进行了精准的尺寸约束，确保模型可直接导出用于后续的加工验证或装配模拟。建模阶段先以基准面绘制导轨卡槽的截面轮廓，通过拉伸凸台生成基座主体结构，再逐一绘制顶部光学设备安装位的定位凸台、沉头安装孔，侧面的锁紧调节孔位，所有孔位均采用异形孔向导命令生成，保证螺纹规格、沉头深度符合标准紧固件的装配要求。渲染阶段为模型赋予哑光黑色硬质阳极氧化金属材质，模拟枪械配件常用的表面处理效果，调整环境光与漫反射参数，凸显基座表面的加工质感与棱角结构，清晰呈现各部位的结构衔接关系。结构设计上，基座底部采用标准皮卡汀尼导轨卡槽结构，卡槽内侧设置定位锁紧斜面，可与标准皮卡汀尼导轨实现无间隙卡合，侧面预留的锁紧件安装孔可穿设锁紧螺钉，实现基座在导轨上的位置固定与锁止，避免使用过程中出现移位晃动；基座顶部设置光学设备安装定位面，搭配多组沉头安装孔，可精准匹配Meprolight瞄准设备的安装孔距，保证光学设备安装后的光轴一致性；基座本体采用一体化结构设计，在保证结构强度的前提下，对非受力部位进行合理的减重处理，兼顾安装稳定性与轻量化需求。设计过程中充分考虑了枪械附件的使用场景，规避了安装后与步枪原有结构产生干涉的问题，所有棱边均做了微小倒角处理，既避免加工过程中出现应力集中，也能提升安装操作时的使用手感，整体结构紧凑，安装定位精准，可满足光学瞄准附件在皮卡汀尼导轨上的可靠装载需求。
