机油标记蒙太奇自动检查站工装

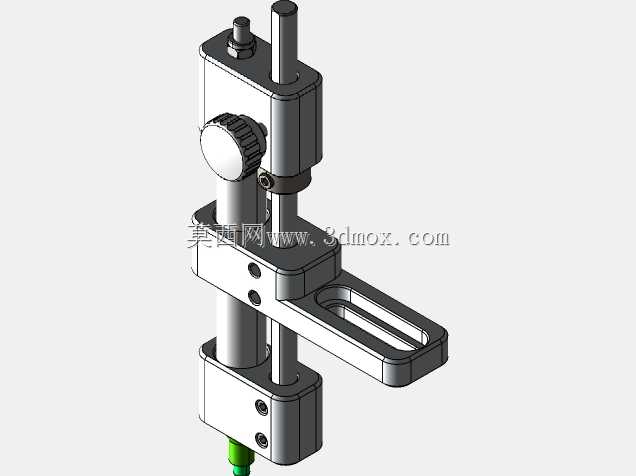

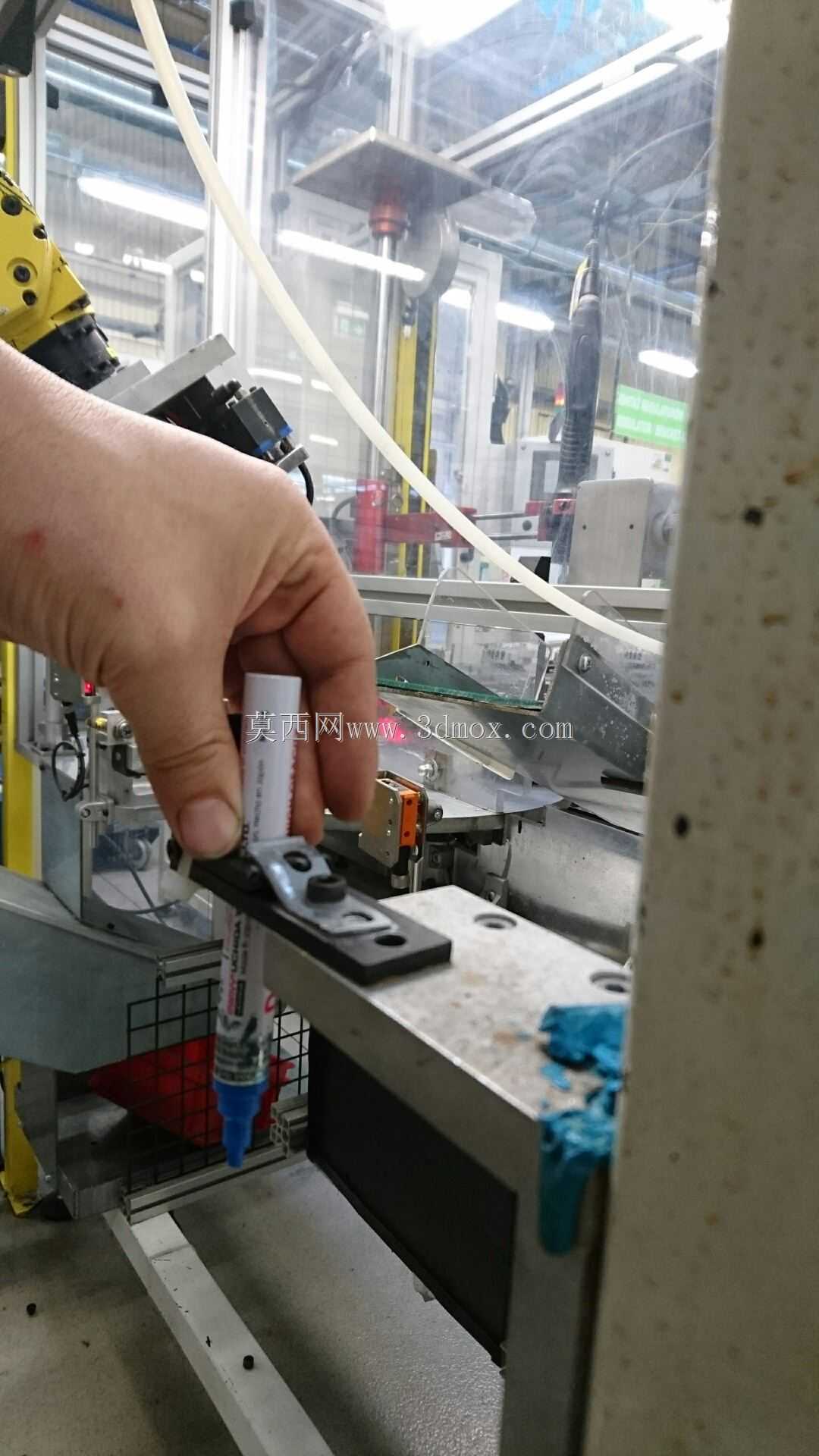

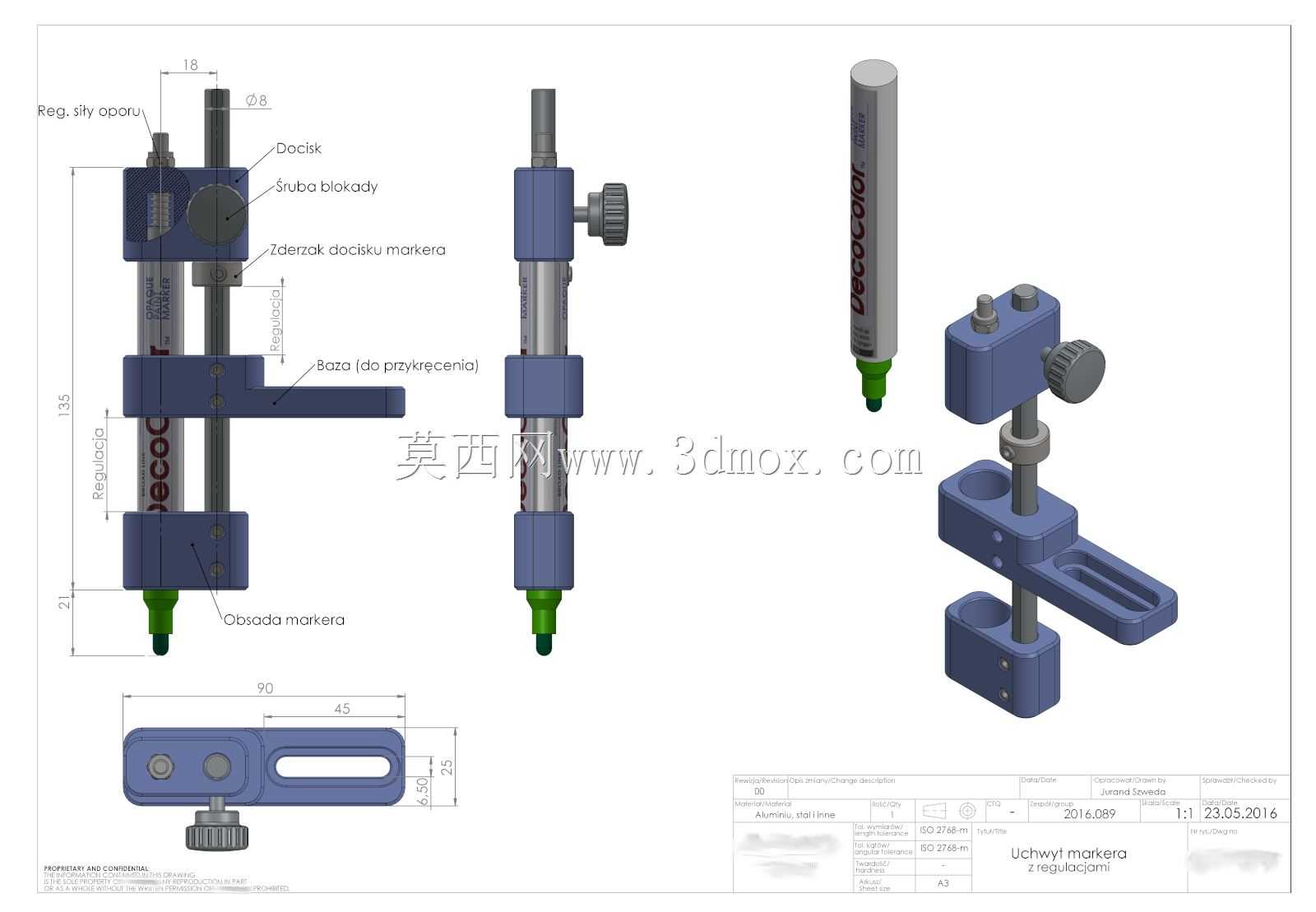

这款机油标记自动检查站工装，主要应用于汽车零部件生产、发动机装配等制造业产线的质量检测环节，针对机油加注部位、机油相关组件的合格标识作业场景设计，解决传统人工标记效率低、标记位置偏差大、压力不均导致标识清晰度不一致的痛点，适配流水线批量质检的作业需求，可直接集成在现有质检工位的工作台架上，无需大幅改动原有产线布局。工装整体采用模块化夹持设计，核心夹持结构由尼龙6材质加工而成，搭配金属调节螺杆与锁紧旋钮，整体结构紧凑，安装边界占用空间极小，横向安装基准面长度控制在90mm范围内，纵向调节行程可覆盖不同规格记号笔的长度适配需求，夹持部位的调节槽采用长圆孔设计，可实现前后45mm范围内的位置微调，垂直方向可通过锁紧旋钮实现30mm区间的高度调节，能够适配不同高度的待标记工件，满足多品类小批量生产的灵活切换需求。工装的核心功能是实现待检合格工件的油漆点标记作业，操作人员可通过调节夹持结构的锁紧压力，适配不同粗细规格的油漆记号笔，确保每次标记的按压力度一致，标记出的油漆点大小统一、位置精准，避免人工手持标记时出现的漏标、错标、标记模糊问题，有效提升质检环节的标识一致性，降低后续工序的识别误差。设计过程中优先考虑了使用便捷性与维护成本，与记号笔接触的夹持部位采用分体式抱箍结构，更换记号笔时无需完全拆解工装，仅需松开侧部旋钮即可快速完成笔体更换，蓝色夹持部件采用可3D打印的结构设计，当夹持部位出现磨损时，可直接通过三维打印快速制作替换件，无需整体更换工装，大幅降低后期维护成本与备件周期。工装的底座采用L型定位结构，底部预留标准安装孔位，可直接通过螺栓固定在质检工位的工作台面上，也可搭配快速夹钳实现移动式临时安装，适配不同的产线布局需求，垂直导杆采用光滑金属圆杆，调节时无卡顿，锁紧旋钮采用滚花设计，操作人员徒手即可完成松紧调节，无需额外辅助工具，大幅提升工位操作效率。在实际应用中，该工装可配合产线的检测触发信号使用，当工件完成检测判定为合格时，可通过配套的小型驱动结构带动工装完成下压标记动作，也可由操作人员手动完成按压标记，适配不同自动化程度的产线需求，标记完成后笔体可自动复位，避免油漆滴落污染工件表面，同时导杆部位预留润滑间隙，长期使用也不会出现卡滞问题，能够持续稳定保持标记精度，为产线质检环节的标识标准化提供可靠的硬件支撑。
