手摇驱动万向节传动结构三维数模

　　在小型手动进给设备、教学演示教具、简易传动实验台这类需要变角度传递扭矩的场景中，这类带手摇驱动端的万向节结构应用十分普遍。不同于工业级大扭矩万向联轴器，这款结构的设计定位偏向小载荷手动操作场景，输入端集成了摇臂与握持旋钮，操作人员转动摇臂时，扭矩通过中间的十字铰接结构传递到输出端，即便输入轴与输出轴存在一定的轴线夹角，也能稳定完成动力传输，不会出现卡滞或传动死点。

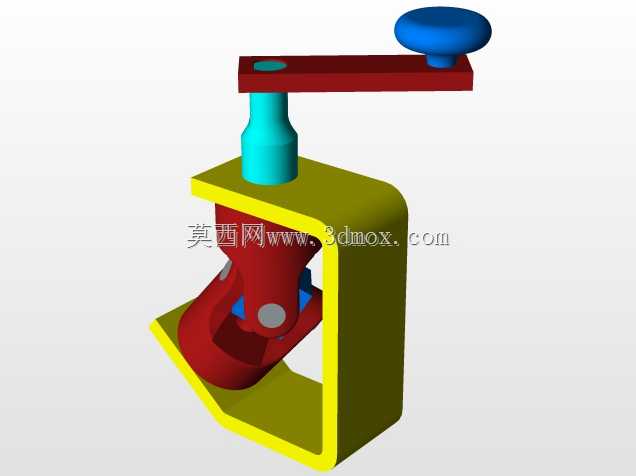

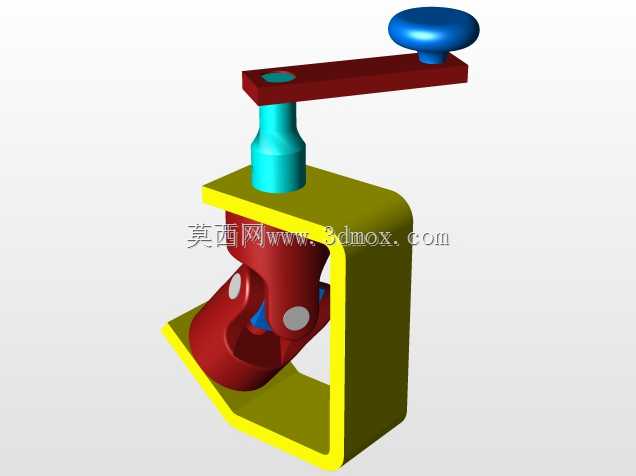

　　从设计思路来看，整个结构采用了框架式支撑布局，橄榄绿色的C型支撑座为整个传动组件提供安装基准，支撑座的上下端面分别预留了输入轴、输出轴的安装孔位，孔位的同轴度公差控制在0.02mm以内，避免轴件转动时出现偏磨。输入端的青蓝色轴段与摇臂采用过盈配合连接，摇臂末端的蓝色握持旋钮做了圆弧过渡处理，手动转动时不会硌手，摇臂与轴的连接位置做了局部加厚，抵消反复手摇带来的交变应力，防止连接位置出现断裂。核心的万向铰接部分采用十字轴式结构，红色的铰接叉与十字轴的配合间隙控制在0.01-0.03mm之间，既保证转动灵活性，又不会因为间隙过大产生传动回差，铰接位置的销轴端部做了铆压限位，防止设备运转过程中销轴脱出。

　　安装边界方面，整个结构的外接轮廓尺寸适配小型桌面设备的安装空间，C型支撑座的底面为平整安装面，预留了两个沉头安装孔，可以直接通过螺栓固定在设备基板上，不需要额外设计转接支架。输入轴的伸出长度适配常规手摇操作的人机工程高度，输出端的接口可以根据实际使用需求更换为连接法兰、夹头或者其他传动对接结构，拓展性较强。实际使用中，这款万向节结构允许的两轴最大夹角为35度，在这个角度范围内传动效率可以保持在90%以上，手动操作时的阻力均匀，不会出现角度越大越卡滞的问题。结构的所有零件都采用了规则的几何特征设计，没有复杂的曲面造型，加工时可以直接采用常规的铣削、车削工艺完成，不需要特殊的加工设备，制造成本较低，很适合用于教学演示模型、小型手动调节机构的设计参考，也可以作为非标设备中手动进给单元的基础结构进行改型使用，调整轴径、支撑座尺寸后就能适配不同的载荷需求。
