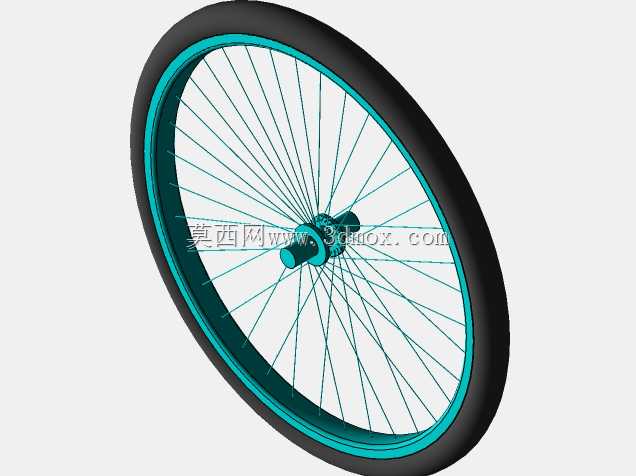

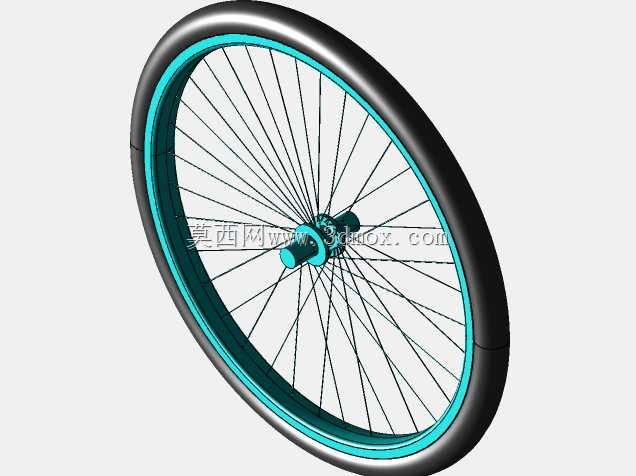

辐条式自行车轮组结构三维设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，轮组作为自行车直接接触地面的承载部件，其结构合理性直接决定骑行的平顺性、承载能力与转向响应精度。这套辐条式自行车轮组的设计，首先围绕花鼓的安装边界展开，花鼓中心的轴孔尺寸匹配常规自行车前叉开档间距，轴档位置预留了标准轴承的安装位，两侧法兰盘的辐条孔位采用等角度圆周排布，孔位倒角处理避免辐条安装后出现应力集中断裂的问题。轮辋部分采用双层圈结构设计，外侧的胎唇座尺寸匹配常规充气外胎的安装公差，内侧的辐条孔位与花鼓法兰孔位对应，通过辐条的张力调整实现轮组的圆度与偏摆控制，轮辋边缘的刹车边预留了足够的耐磨厚度，适配圈刹结构的制动需求。辐条采用等直径冷拉钢丝结构，编法选择交叉辐条排布，

　　这种排布方式可以在辐条总重量可控的前提下，最大化提升轮组的侧向抗冲击能力与径向承载能力，应对路面颠簸带来的瞬时冲击载荷。外胎部分采用常规城市通勤胎的轮廓设计，胎面弧度兼顾直线行驶的滚阻与转向时的抓地接触面积，胎侧厚度预留了缓冲层空间，可吸收路面细小颠簸带来的振动。设计过程中优先考虑了维修替换的通用性，所有安装尺寸均遵循民用自行车的通用规范，轮组整体的径向跳动公差控制在合理范围内，装配时可通过调整辐条帽的旋入深度校正轮组偏摆，不需要特殊定制工具即可完成日常维护调试。轮组的整体重量分布经过优化，花鼓作为核心承重部件采用相对厚重的结构保证强度，轮辋与辐条在满足强度要求的前提下尽可能降低重量，减少骑行过程中的转动惯量，提升踩踏效率。针对不同使用场景的适配性，这套轮组结构可通过调整辐条张力、更换不同宽度的外胎，适配城市通勤、轻度越野等多种骑行需求，安装时仅需将花鼓轴芯卡入前叉或后叉的安装槽，锁紧固定螺母即可完成装配，不需要额外加工适配部件。
