卡通造型带棒硬质糖果注塑成型结构

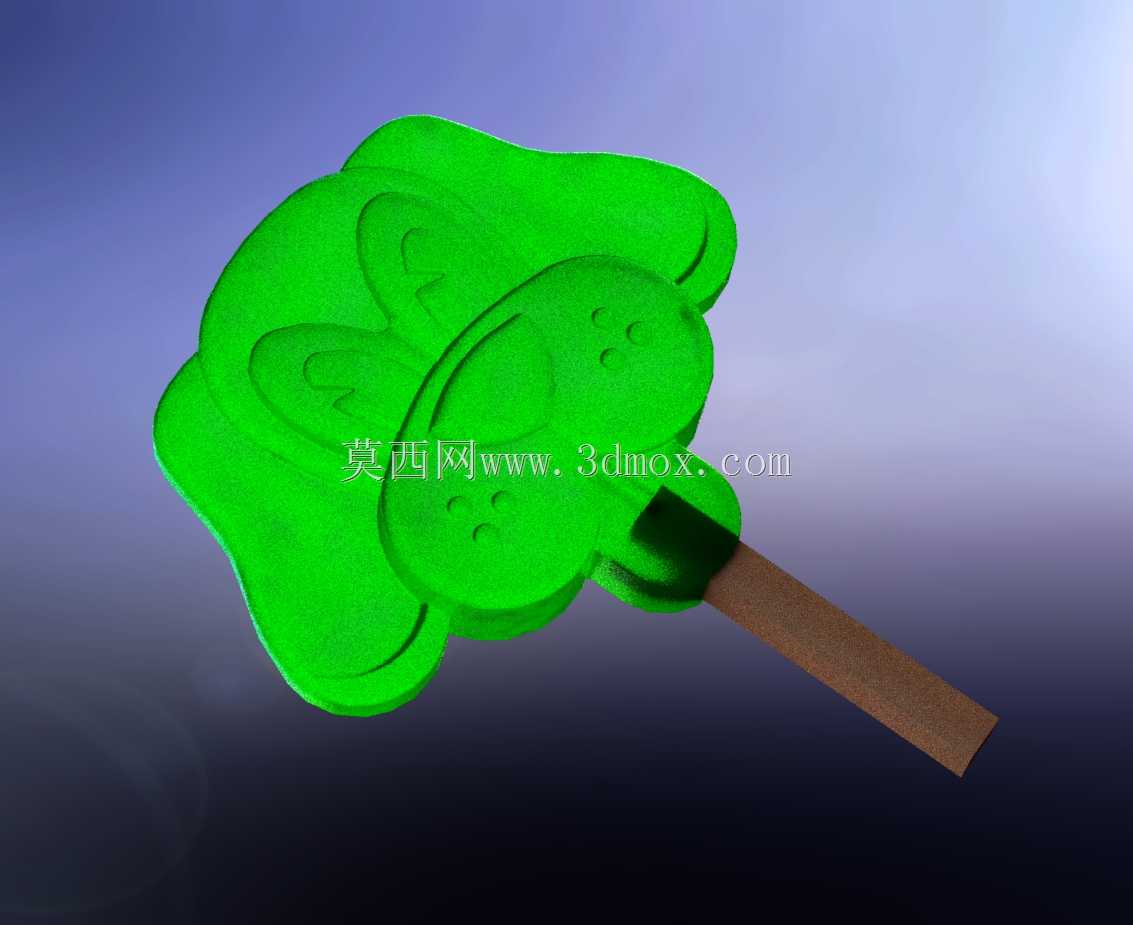

　　本次呈现的是卡通造型带棒硬质糖果的三维结构设计，这类结构主要服务于休闲食品生产领域的糖果成型工序，适配自动化糖果浇注生产线的模具工位安装需求。从实际生产场景来看，该结构对应的糖果产品主要面向儿童休闲食品市场，在商超、便利店、校园周边零售点位均有广泛铺货，对应的成型模具需要匹配高速浇注生产线的节拍要求，单模腔可排布多组相同造型结构，提升单批次生产效率。

　　设计过程中首先考虑的是食品接触材料的成型脱模特性，糖体部分采用圆润无锐角的卡通轮廓，所有过渡圆角半径控制在1.5mm以上，既避免糖体冷却收缩后卡在模腔内部，也能防止尖锐棱边在食用过程中造成口腔划伤。糖体表面的卡通纹理采用浅浮雕设计，凹陷深度控制在0.8mm，既保证造型辨识度，又不会因为纹理过深导致糖液填充不全、脱模时出现纹理断裂的问题。

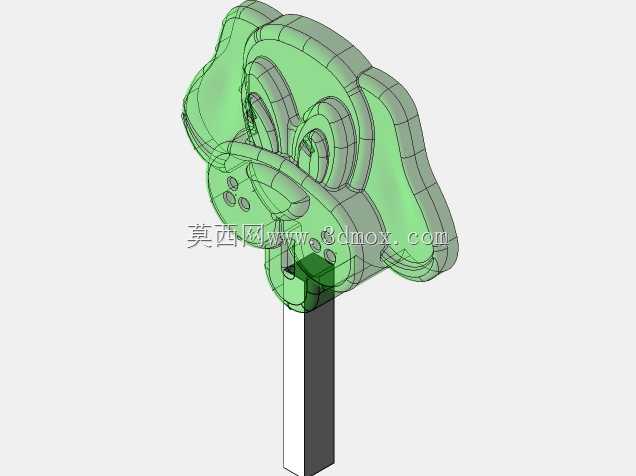

　　手持棒部分的安装结构做了内嵌式卡位设计，糖体与棒体的连接段设置了三道环形防滑凹槽，棒体插入糖体的深度达到糖体总厚度的三分之二，避免运输、拿取过程中糖体与棒体脱落。整体外形尺寸方面，糖体最大外轮廓宽度控制在45mm，总长度（含棒体）控制在90mm，适配市面上常规的糖果独立包装膜的封切尺寸，不需要额外调整包装设备的成型器参数，可直接适配现有枕式包装生产线的进料工位。

　　安装边界上，该结构对应的成型模腔需要匹配浇注生产线的模台定位孔距，模腔深度设置为12mm，糖体拔模斜度设置为1.5°，配合食品级脱模涂层可实现连续生产状态下99%以上的脱模成功率。结构设计时还考虑了冷却水道的排布空间，模腔背部预留了直径8mm的冷却水道安装位，水道距离模腔内壁的距离统一控制在10mm，保证糖液浇注后各部位冷却速率一致，避免出现局部缩孔、表面发白的成型缺陷。

　　从功能特性来看，该造型结构兼顾了生产可行性与产品辨识度，卡通形象的轮廓对称性较好，模腔加工时可采用三轴铣削一次成型，不需要额外的电极放电工序，能有效降低模具加工成本。糖体边缘的加厚设计提升了产品抗摔性能，在运输周转过程中从1米高度跌落至硬质地面不会出现碎裂问题，减少流通环节的损耗率。棒体采用食品级纸棒材质，对应的安装孔直径与纸棒外径采用过盈0.1mm的配合公差，组装工序可通过自动化插棒设备完成，不需要人工干预，适配整线自动化生产的节拍要求，单工位插棒效率可达每分钟300件以上。
