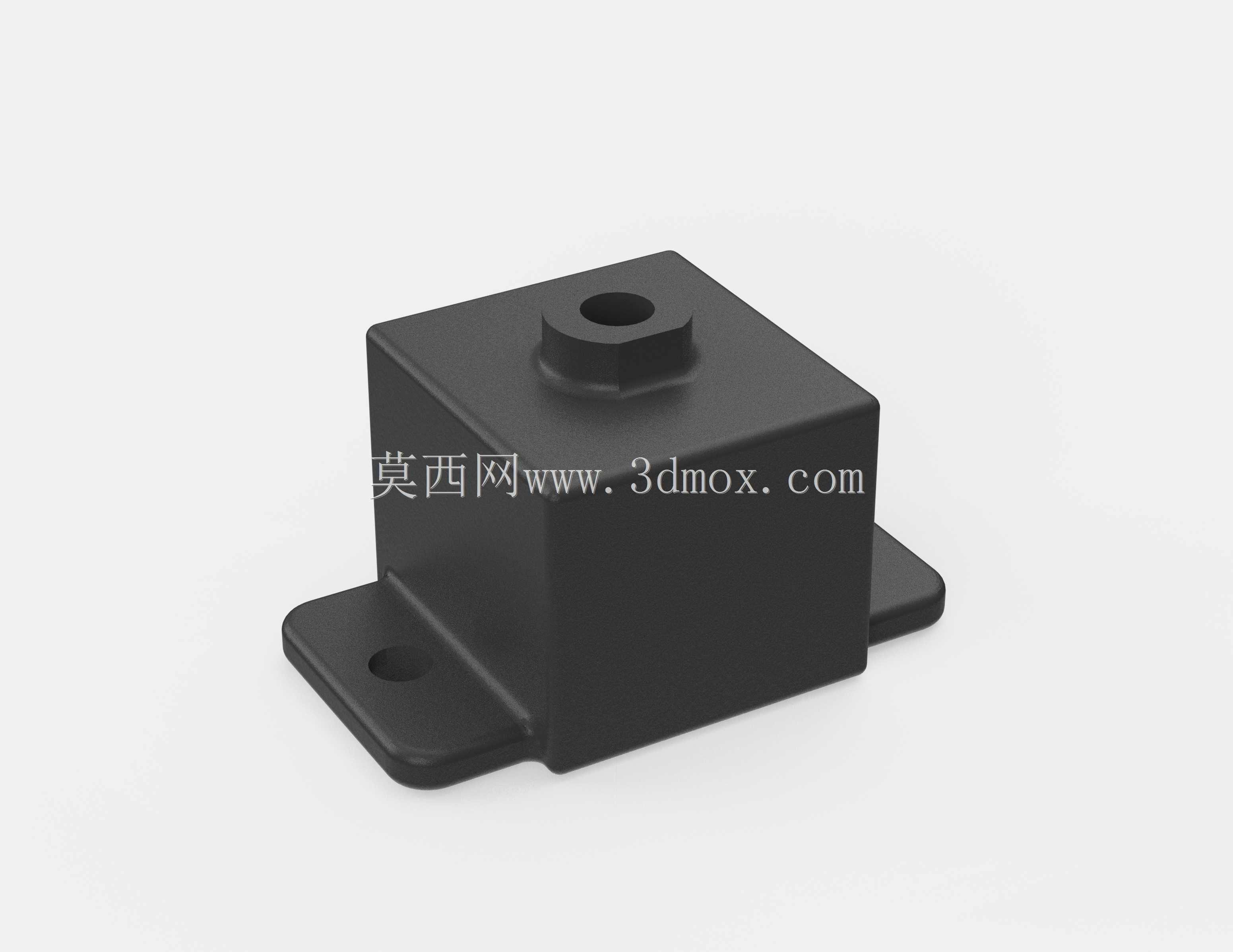

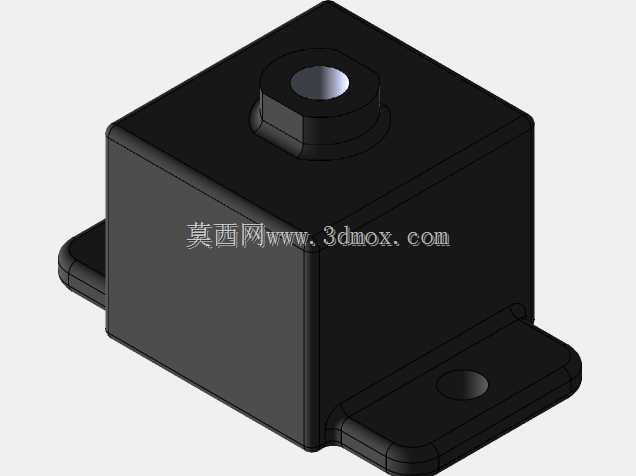

AKCC型橡胶减震支座结构设计

　　这款AKCC型减震支座主要面向工业设备的被动隔振场景，常见于小型动力机组、电控柜、精密检测台架的底部支撑环节，核心作用是阻断设备运行产生的振动向安装基础传递，同时抵消外部环境振动对设备内部精密元件的干扰。从结构设计逻辑来看，主体采用方块式橡胶基体作为核心隔振层，橡胶材质的邵氏硬度经过匹配选型，能够在承载额定载荷的前提下保持合适的阻尼特性，既不会因刚度过高导致隔振效率不足，也不会因刚度过低出现设备运行时的过量晃动。顶部的凸台接口做了内孔设计，可通过螺栓与被支撑设备的底部安装孔直接对接，凸台根部做了圆弧过渡处理，避免长期受载时橡胶与金属嵌件衔接位置出现应力集中开裂的问题。底部两侧延伸出带安装孔的翼缘结构，翼缘与基体采用一体化硫化成型，

　　安装孔位的同轴度公差控制在合理范围，现场安装时可直接通过膨胀螺栓或机螺钉将支座固定在地面、机架横梁等安装基础上，无需额外加工转接板，大幅降低现场安装的适配成本。从安装边界来看，支座整体的长宽尺寸适配多数小型工业设备的底部安装间距，翼缘的伸出长度预留了足够的螺栓操作空间，顶部凸台的高度刚好能够让设备底部与支座上表面保持贴合，不会出现螺栓锁紧后局部压溃橡胶的情况。在实际选型应用中，这类支座常被成对或成组使用，单支承载范围覆盖常见的小型设备载荷区间，橡胶基体的阻尼特性能够有效覆盖中低频段的振动衰减需求，对于电机、小型风机这类存在旋转激励的设备，能够大幅降低振动传递率，减少设备运行时的结构异响，同时延长设备内部电子元件、

　　连接紧固件的使用寿命。设计过程中特意将安装翼缘做了下沉式的厚度处理，在保证安装强度的前提下降低了支座整体的安装高度，对于有安装空间高度限制的紧凑型设备场景，能够更好地适配安装空间要求，避免因支座高度过高导致设备整体重心上抬带来的稳定性问题。支座的外露橡胶表面做了平整处理，没有多余的飞边或结构凸起，既能够避免长期积灰影响橡胶老化性能，也让整体外观更适配工业设备的装配 aesthetic 需求，在各类工业控制柜、小型液压站、台式检测设备的隔振支撑场景中都能适配使用。
