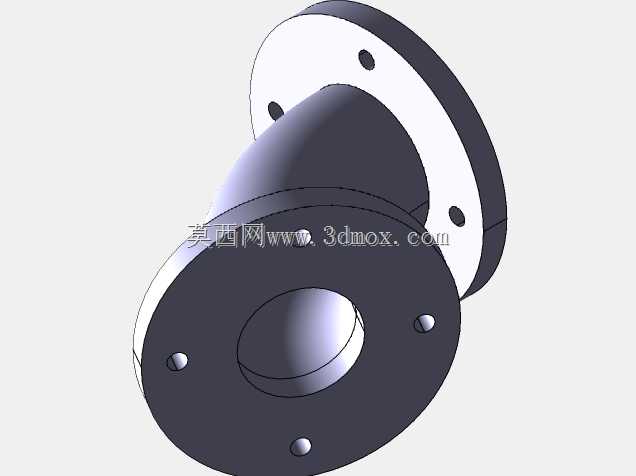

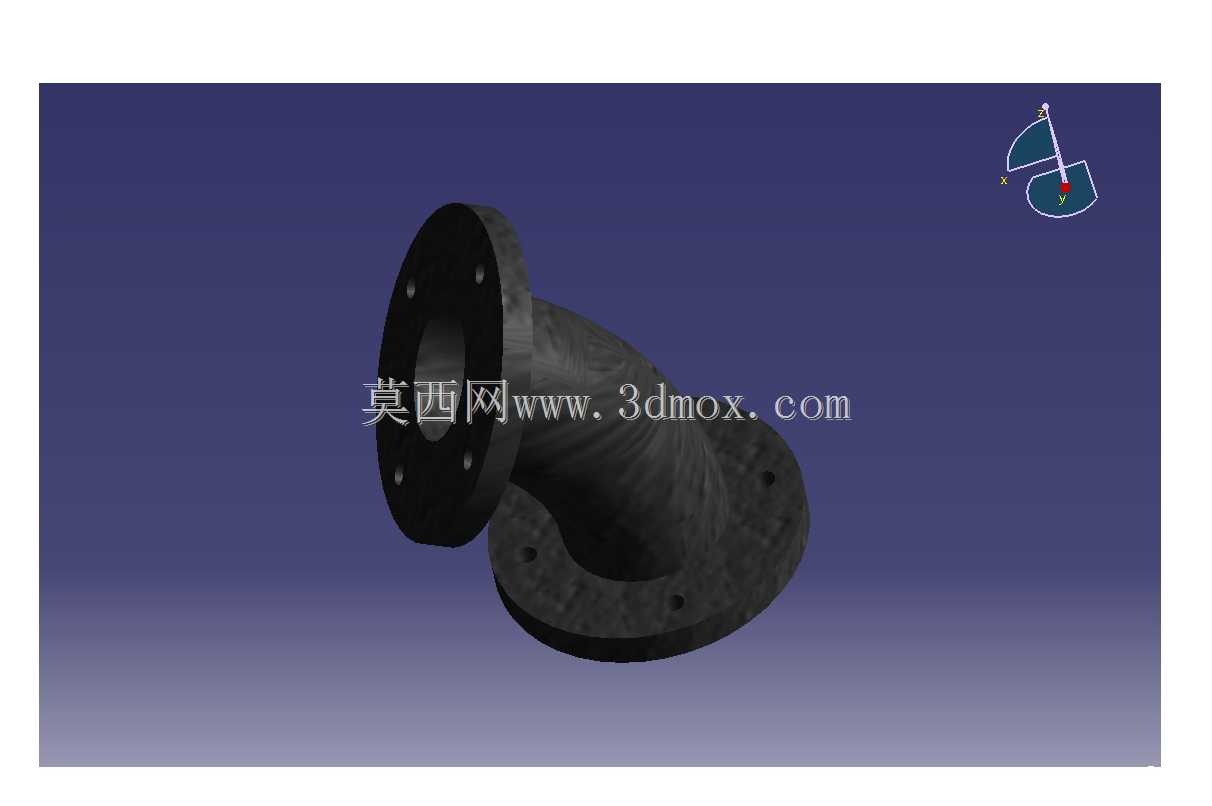

弯管式双法兰连接进气歧管结构

　　这款弯管式双法兰进气歧管，主要适配小排量内燃机组的进气系统布局，在工程机械、农用动力设备、固定式发电机组的进气回路中承担气流分配与导向作用，区别于直列式歧管的布局限制，弯角结构能更好适配舱内紧凑的安装空间，避开周边线束、冷却管路的干涉区域。从结构设计来看，两端采用标准法兰盘作为连接界面，法兰盘上均匀分布螺栓过孔，安装时可通过螺栓配合密封垫片实现与气缸盖进气侧、上游进气总管的刚性密封连接，避免负压工况下出现漏气导致的空燃比失准问题。中间的弯管段采用平滑过渡的流道设计，内壁无明显折角与凸起，能有效降低进气过程中的气流阻力，减少进气紊流的产生，保证各工况下进入气缸的气流流速稳定，提升充气效率。设计过程中优先考虑了安装边界的适配性，

　　两端法兰的端面平行度、螺栓孔位置度均按照通用管路连接公差要求设定，可直接匹配同规格的法兰接口，无需额外制作转接件。弯管的弯曲半径经过反复校核，既保证了流道的顺畅性，也控制了整体的外形尺寸，避免安装时与周边的发动机悬置、机油滤清器等部件发生空间干涉。法兰盘的厚度经过强度校核，能够承受螺栓预紧力产生的压应力，长期使用不会出现法兰变形导致的密封失效问题。在实际应用场景中，这类歧管多用于非道路移动机械的动力单元，这类设备的舱内布局往往比乘用车辆更紧凑，对管路的走向灵活性要求更高，弯管结构可以根据舱内空间调整走向，不需要大幅改动周边部件的安装位置。流道的截面尺寸经过匹配计算，对应适配排量的发动机进气流量需求，不会出现截面过小导致的进气节流，

　　也不会因截面过大造成低转速工况下气流流速过低，影响燃油与空气的混合效果。两端法兰的密封面采用平面加工工艺，表面粗糙度满足密封垫片的贴合要求，配合耐油橡胶石棉垫或者金属缠绕垫，可在-40℃到120℃的工作环境下保持可靠密封，适应不同地域的使用环境。整体结构采用一体化成型思路，减少了额外的焊接拼接工序，避免焊缝位置出现应力集中或者漏气隐患，同时也降低了生产加工的复杂度，提升了部件的一致性与可靠性。
