家用手持吹风机曲面结构设计方案

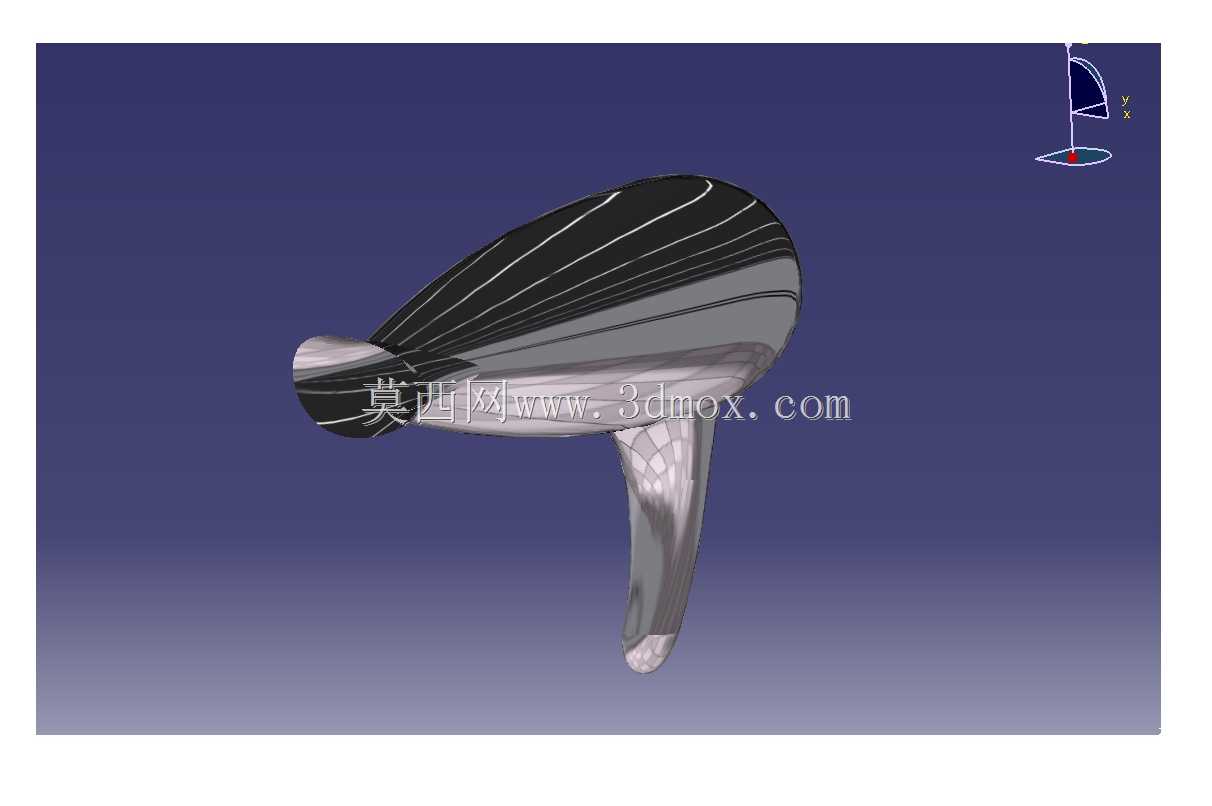

　　日常家居场景中，手持吹风机是个人护理类高频使用的小型电器，其结构设计直接影响握持手感、出风效率与长期使用的可靠性。这款吹风机的三维结构设计，首先从人体工学握持边界入手，手柄部分做了贴合手掌自然弯曲弧度的曲面过渡，握持区域的截面采用非正圆的微椭圆造型，避免长时间持握时出现硌手、打滑的问题，手柄与风筒主体的衔接处做了顺滑的曲面倒角，既消除了结构应力集中点，也让整体外观线条更流畅。风筒主体的内腔设计围绕气流导向展开，进风端到出风端的流道做了渐缩式曲面过渡，能够减少气流在腔体内的紊流损耗，让出风更集中，同时降低高速气流产生的风噪。风筒外壳的分层结构设计，预留了发热组件、电机组件的安装卡位，各安装位的定位筋高度与卡扣间距经过适配，

　　能够保证内部组件装配后无松动晃动，外壳与内部发热组件之间预留了足够的隔热间隙，避免外壳表面温度过高影响使用体验。从安装边界来看，手柄末端预留了电源线出线的防护结构位，出线口做了圆弧过渡的防折设计，能够避免电源线反复弯折出现线芯断裂的问题；风筒尾部的进风区域预留了防护网的安装槽，防护网的网格间隙控制在合理范围，既保证进风通量，也能防止异物吸入腔体损伤电机。在功能结构适配方面，风筒出风端预留了风嘴的卡扣安装位，可适配不同类型的集风嘴、散风嘴，满足直发、卷发等不同的干发造型需求；手柄上的按键安装位做了下沉式设计，按键表面与手柄外壳曲面齐平，既避免日常放置时误触按键，也能让握持时的手指触感更自然。整体结构的壁厚设计保持均匀，曲面过渡区域无突变壁厚，能够减少注塑生产时的缩痕、翘曲问题，各部件的拆分线都设置在外观非视觉焦点区域，保证产品外观的整体性。
