变导程双头螺旋输送转子结构设计

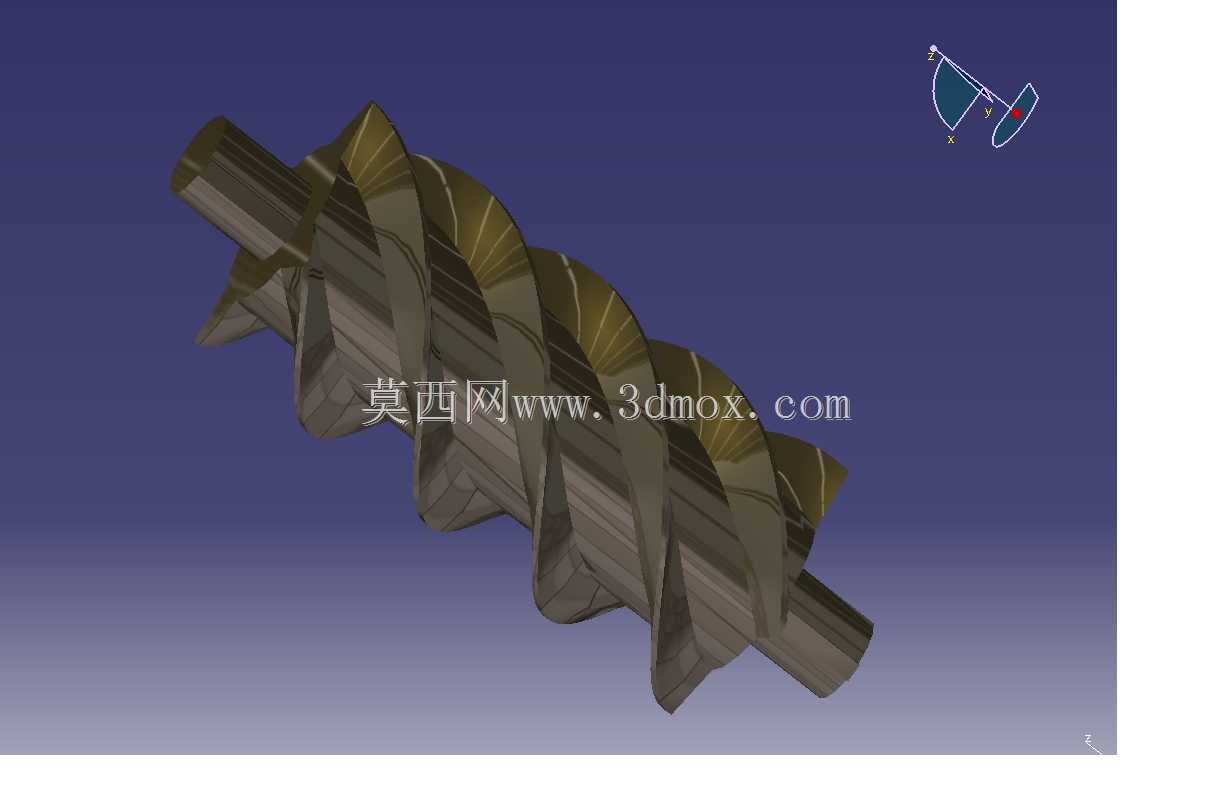

　　这类螺旋构件常应用在容积式物料输送、流体增压类设备中，作为核心做功部件，其螺旋型线的精度直接决定设备的输送效率、运行稳定性与容积效率。从结构来看，该构件采用双头螺旋齿形设计，两端预留等直径光轴段作为安装支撑位，可直接适配标准深沟球轴承的安装尺寸，轴端可根据传动需求加工键槽或扁位，与联轴器、带轮等传动件连接，安装时需保证两端支撑轴的同轴度公差控制在0.02mm以内，避免运行过程中出现齿面偏磨、振动超差的问题。设计过程中，螺旋齿的导程采用渐变式参数，进料端导程略大于出料端，可在物料输送过程中逐步建立挤压压力，适配高粘度物料、含固相颗粒介质的输送工况，比如在餐厨垃圾处理设备、粘稠化工原料输送泵、食品加工的螺杆挤出单元中，

　　这类变导程螺旋结构能有效避免物料架桥、回流的问题，相比等导程螺旋，容积效率可提升12%左右。齿形的法向截面采用渐开线与圆弧过渡的复合型线，齿顶与齿根均做了R0.5-R2的圆角处理，一方面能降低应力集中系数，在长期交变载荷作用下减少齿根断裂风险，另一方面光滑过渡的齿面能减少物料粘附，降低设备清理维护的频次。螺旋段的外径与壳体内腔的配合间隙控制在0.1-0.3mm之间，间隙过大会导致介质回流、压力建立不足，间隙过小则会在受热膨胀时出现齿面与腔壁刮擦的问题，设计时需根据设备的工作温度区间预留合理的热膨胀余量，比如输送120℃以下介质时，单边间隙取0.15mm即可满足运行要求。两端支撑轴的长度需匹配壳体端盖、密封件、轴承座的安装尺寸，

　　轴肩位置需设置密封件安装位，可适配骨架油封、机械密封等不同密封形式，防止输送介质沿轴端泄漏。建模过程中需先绘制螺旋齿的法向截面轮廓，通过螺旋线扫掠生成单头齿形后阵列得到双头结构，再对齿端与轴段的衔接位置做放样过渡，避免出现直角锐边，减少加工过程中的应力集中，同时也能避免装配时锐边划伤密封件。这类螺旋构件的加工通常采用五轴铣削成型，齿面粗糙度需达到Ra1.6以下，保证啮合运转时的平顺性，若应用在食品、医药行业，还需对表面做抛光处理，粗糙度达到Ra0.8以上，满足卫生级设备的要求。实际选型应用时，需根据输送介质的粘度、固相含量、输送流量要求调整螺旋导程、齿深与螺旋升角参数，比如大流量低压力工况可采用大导程、浅齿形设计，高压力小流量工况则采用小导程、深齿形结构，同时需核算螺旋轴的扭转强度，根据传递扭矩大小调整芯轴直径，避免长期满负荷运行出现轴体扭转变形。
