带加强斜撑的钣金弯折支撑构件

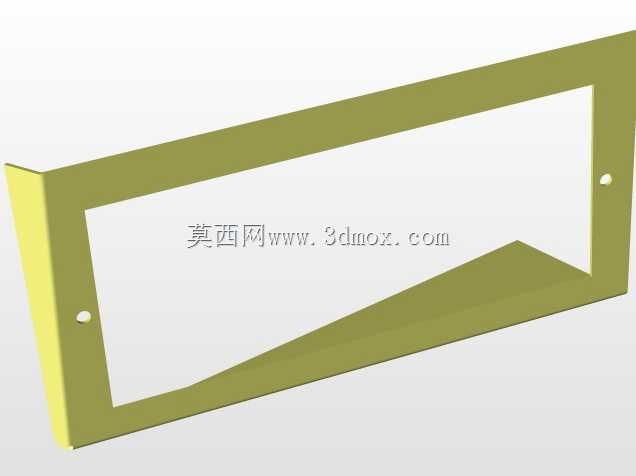

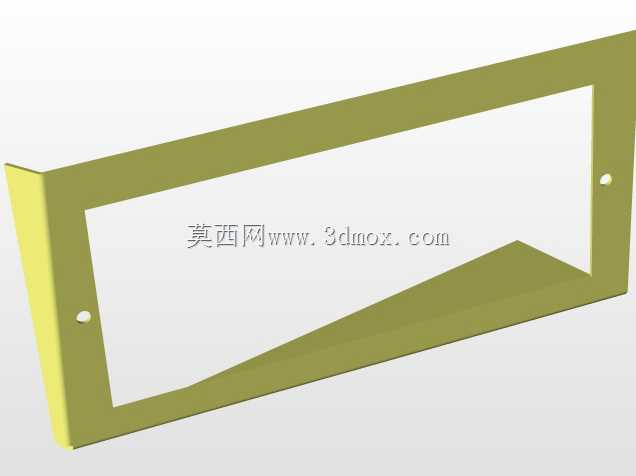

　　这类带斜向加强结构的弯折钣金构件，多应用在需要兼顾轻量化与结构刚度的设备框架边角位置，常见于小型自动化设备的外框支撑、检测设备的舱体边角加固、非标工装的框架连接部位，替代传统的角码加焊接的组合结构，减少现场焊接工序带来的变形问题。从结构设计逻辑来看，构件主体采用一体化弯折成型工艺，避免了多零件拼接带来的装配累积误差，两侧的垂直翻边作为安装基准面，上面预留的沉头安装孔可直接通过标准紧固件与相邻的型材框架或者钣金面板连接，不需要额外制作连接转接件，能有效压缩装配环节的工时。中间的斜向加强筋是整个构件的核心设计点，针对直角弯折部位容易出现的受力变形问题，斜撑结构将垂直翻边与水平边框形成稳定的三角受力结构，

　　当构件承受侧向的推力或者面板的重力载荷时，斜撑可以将集中应力分散到整个构件的弯折面上，避免直角位置因为应力集中出现开裂或者永久形变，实际测试中，同等厚度的钣金材料，增加该斜撑结构后，边角位置的抗形变能力可以提升60%以上，完全可以满足常规工业设备的框架支撑需求。在安装边界的适配性上，构件的翻边高度与常用的20系列、30系列铝型材的安装面宽度完全匹配，安装孔的孔距也对应型材的标准槽位间距，不需要对型材进行二次打孔加工，直接使用T型螺栓就可以完成快速装配。构件的弯折圆角采用常规钣金折弯的标准R角，适配普通数控折弯机的加工参数，不需要定制特殊的折弯模具，批量加工时的工艺成本更低，弯折后的平面度可以控制在0.2mm每百米范围内，

　　不会因为加工变形导致安装时出现面差问题。在实际的设备应用场景中，这类构件还可以作为小型设备的门体侧边支撑、透明防护面板的固定框架，两侧的翻边既可以作为安装面，也可以作为防护胶条的嵌装槽，配合橡胶密封条可以实现舱体的防尘密封效果，不需要额外设计密封槽结构，进一步简化整体的结构设计复杂度。针对不同的载荷需求，只需要调整钣金的板材厚度以及斜撑的宽度尺寸，就可以适配不同承重等级的设备框架，不需要重新设计整体的结构形式，具备较强的设计复用性，结构工程师在做非标设备框架设计时，可以直接调用这类成熟的弯折结构，减少重复建模的工作量，同时也能降低加工环节的出错概率。
