工业设备舱门弯管式操作把手结构

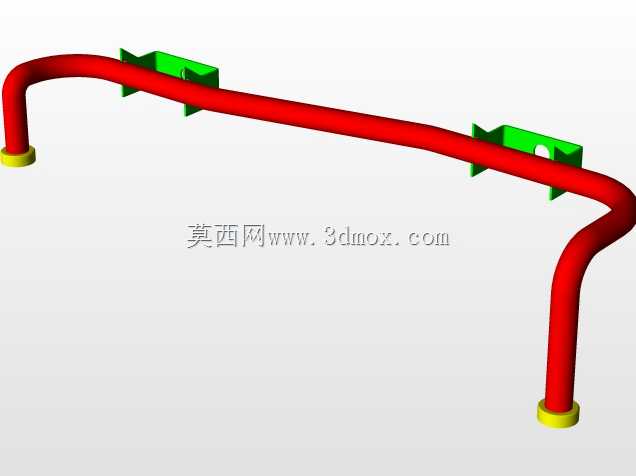

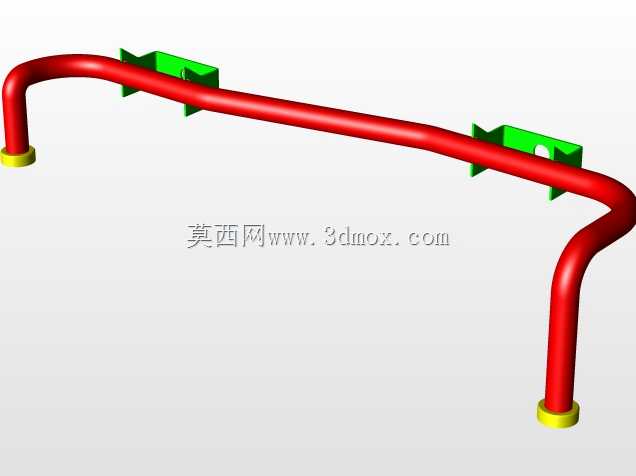

　　这类弯管式舱门把手，主要应用在各类工业加工设备、大型机组的外置检修舱门、防护舱罩上，作为操作人员开合舱门的直接施力部件，日常使用中需要承受反复的拉拽、扳动载荷，同时要适配舱门开合过程中的运动轨迹，避免与周边设备框架、管线产生干涉。从结构设计来看，主体采用连续弯管构型，整体呈U型弯折走向，两端设置带定位凸台的安装端，安装端直径略小于主管身，可直接嵌入舱门预设的安装孔位，通过端部的限位结构实现轴向固定，不需要额外设计复杂的连接座就能完成装配，能有效减少舱门面板的加工工序。管身中部设置的两处绿色固定卡扣，是用于将把手中段与舱门蒙皮进行辅助固定的结构，卡扣采用卡接式设计，不需要额外打螺丝就能卡在管身上，

　　对应的安装位在舱门蒙皮上预留对应卡槽即可，这种设计能避免长管身在频繁受力后出现形变偏移，提升整体结构的刚性。设计过程中首先要确认的是握持段的有效长度，要保证操作人员戴劳保手套时也能有足够的握持空间，管身的弯折半径不能过小，避免弯管加工时出现管壁褶皱、壁厚减薄超差的问题，两端安装端的中心距要严格匹配舱门的安装孔位公差，安装端的轴向长度要适配舱门面板的厚度，保证固定后不会出现窜动。从安装边界来看，把手整体突出舱门表面的高度要控制在合理范围，既不能过高导致人员通行时磕碰，也不能过矮导致握持空间不足，两处辅助卡扣的位置要选在管身受力后形变最大的节点处，最大化辅助固定的效果。管身表面做圆润过渡处理，没有尖锐棱角，避免操作时划伤手部，

　　两端的安装凸台做了加宽处理，能分散受力时对舱门面板的压强，避免薄板材舱门在长期受力后出现凹陷变形。这类把手的受力方向主要是沿舱门开合的切线方向，设计时要校核弯管处的疲劳强度，保证在数万次开合操作后不会出现断裂、变形，卡扣的卡紧力要适中，既要能固定管身位置，也要在后期维护时可以方便拆卸更换，不需要整体拆解把手就能完成卡扣的替换。
