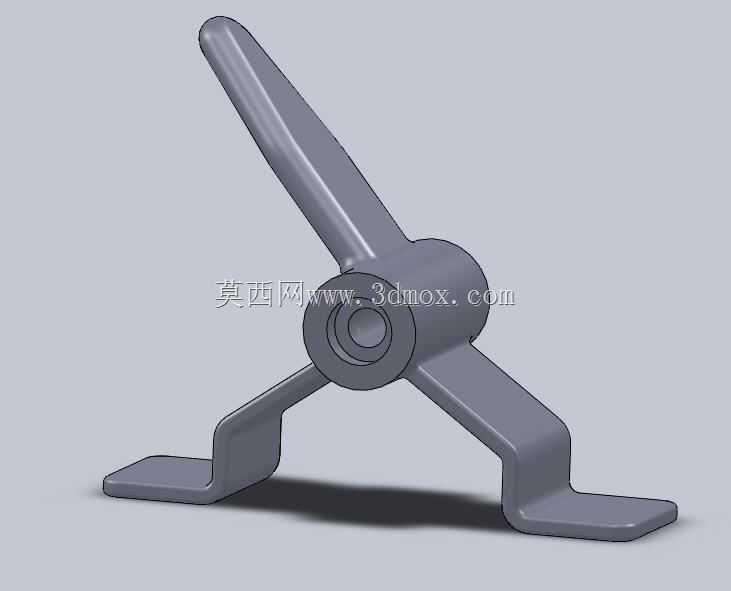

三翼式支撑定位刀身结构件

　　该三翼式支撑定位构件常应用于工装夹具的快速锁紧、小型设备的手动调节支撑场景，在手动工装、小型检测治具、轻型设备的角度调节工位中，可作为手动施力的操作件与定位支撑件组合使用，无需额外配套手柄即可直接通过外露的长翼施力转动，两个下折翼可在转动到位后贴合安装基准面实现限位，避免转动超程导致的定位失效。从功能特性来看，中间的同轴通孔为安装基准孔，可直接穿入转轴或锁紧螺杆，孔位的同轴度公差控制在0.02mm以内，保证转动过程无卡滞、无径向窜动；长操作翼的长度根据人手握持施力的力矩需求设计，单手握持转动时可提供足够的锁紧力矩，无需借助额外扳手即可完成M6以下规格紧固件的手动锁紧，两个下支撑翼的折弯角度经过反复校核，当构件转动至锁紧工位时，

　　翼片端面完全贴合安装基板平面，接触面积不小于单翼投影面积的85%，可分散锁紧时的接触应力，避免压伤安装面。设计过程中优先考虑了手动操作的人机工程需求，操作翼的边缘做了R2的圆角过渡，表面无尖锐棱角，长时间操作不会划伤操作人员手部；三个翼片与中间轮毂的连接处做了渐变圆角加强，避免应力集中导致的翼片断裂，经过1000次反复转动疲劳测试，连接处无裂纹、无塑性变形。安装边界方面，中间安装孔的公称直径适配常用的M8锁紧螺杆，孔深与轮毂厚度一致，两个下支撑翼的底面到孔中心的高度差为固定值，安装时需保证安装基板的平面度不大于0.1mm，否则会出现支撑翼贴合不实、锁紧后松动的问题；构件转动时的最大回转半径由操作翼长度决定，

　　安装时需在回转范围内预留足够的操作空间，避免与周边其他零部件发生运动干涉。该构件采用一体成型结构，无拼接焊缝，整体强度一致性好，表面可根据使用场景做发黑、镀锌等防锈处理，适配车间内多油污、多粉尘的工作环境，日常维护仅需定期在安装孔位涂抹少量润滑脂即可保证转动顺畅，无需复杂的保养流程。在小型非标治具设计中，该构件可直接替代传统的手柄加定位块的组合结构，减少零件数量，降低装配复杂度，同时压缩整体安装空间，适合在安装位置紧凑、需要频繁手动锁紧调节的工位使用。
