异形法兰式安装固定夹板结构设计

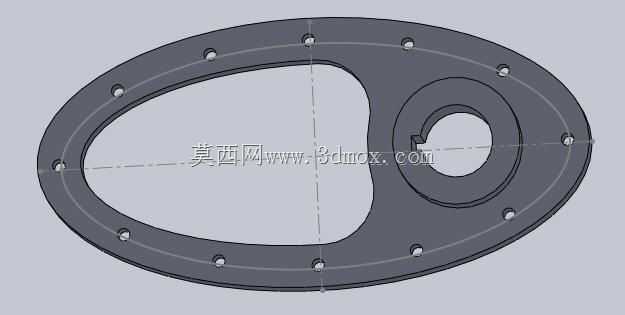

　　该异形夹板结构主要应用于需要偏心定位、多点位紧固连接的机电设备装配场景，常见于小型动力传输单元、非标自动化执行模组的壳体连接部位，用来实现两个不同腔体结构之间的密封衔接与载荷传递。从结构设计逻辑来看，整体采用非对称的类水滴形外轮廓，一侧设置大尺寸异形镂空区域，用来避让内部运动构件的活动行程，避免结构干涉；另一侧集成带中心通孔的环形凸台结构，凸台内孔可适配传动轴、定位轴套的穿设安装，凸台端面可作为轴承端盖、密封件的安装基准面，保证轴系运转的同轴度要求。沿外轮廓内侧均匀分布的12个沉头安装孔，孔位排布完全贴合连接端面的载荷分布路径，沉孔设计可让紧固螺栓安装后端面保持齐平，无突出结构，避免对周边其他零部件的装配造成干扰，

　　同时每个安装孔的位置都做了局部加厚处理，提升螺栓锁紧时的结构强度，防止长期受振动载荷出现孔位开裂的问题。设计过程中优先考虑了安装边界的适配性，整体外轮廓的最大长宽尺寸控制在适配小型设备腔体的范围内，环形凸台的中心与大镂空区域的中心存在固定偏心距，刚好匹配对应设备内部轴系与腔体的偏心布局，不需要额外增加转接件就可以直接完成装配，减少整机的零件数量。结构厚度根据受力场景做了差异化设计，安装孔分布的环形区域厚度大于镂空区域的边缘厚度，在保证整体结构刚性的前提下尽可能降低零件重量，减少材料消耗。夹板的两个端面都做了平面度公差要求，与配合面接触时可以保证密封性能，不需要额外增加大面积密封垫，仅在环形凸台位置加装密封圈就可以实现腔体的密封要求，

　　适配有防尘、防油渗漏需求的装配场景。在建模过程中，所有孔位的位置度、凸台的同轴度、端面的平面度都做了参数化关联，调整偏心距、安装孔数量、凸台内径参数时可以快速生成适配不同规格设备的变体结构，大幅提升同系列产品的设计迭代效率。
