辐条式带定位凸缘圆盘轮结构设计

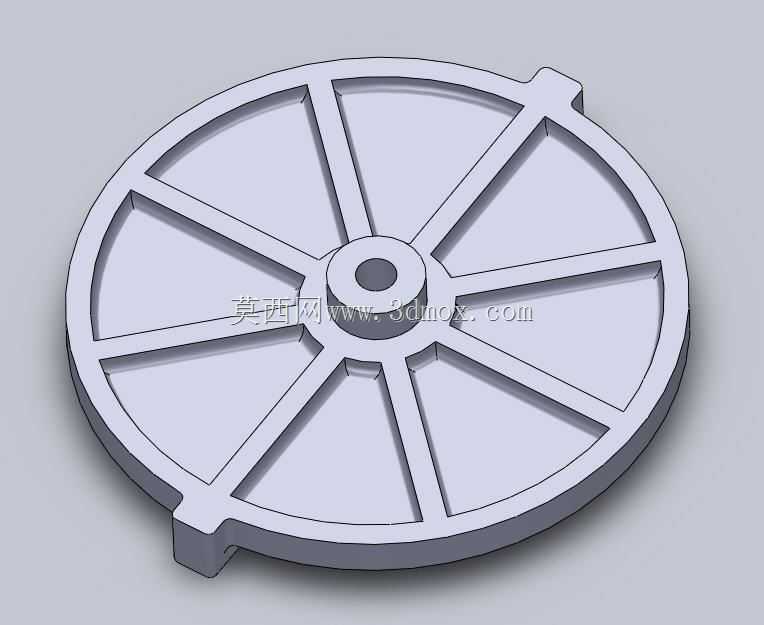

　　这类辐条式圆盘轮结构，常应用在轻载输送线、小型工装变位机、手动周转设备的从动轮系中，也可作为低速传动系统的惯性轮使用，适配粉尘少、环境温度在常规工业区间的车间场景，相比实心轮盘，在满足结构刚度要求的前提下能有效降低自身重量，减少转动惯量带来的启停冲击。从结构设计逻辑来看，中心设置的带台阶轴孔是核心安装基准，孔位公差需匹配对应转轴的过渡配合要求，台阶面可承担轴向定位作用，避免轮盘运转时沿轴窜动；轮缘外侧对称分布的两个凸耳属于安装定位结构，既可以作为周向防转的卡位结构，也能配合外置的接近开关实现转速检测、原点定位的功能，凸耳的突出高度需控制在轮缘端面的安装边界内，防止运转时与周边护板、机架发生剐蹭。

　　八根等角度分布的辐条采用等厚度矩形截面设计，辐条与中心轮毂、外圈轮缘的衔接处均做了圆角过渡，可有效消除应力集中，避免长期交变载荷下出现辐条根部开裂的问题，辐条的排布角度经过受力校核，在承受径向载荷时能将力均匀分散到整个轮盘结构上，不会出现单根辐条过载变形的情况。轮缘的厚度尺寸根据承载需求设定，外圈圆柱面的粗糙度要求适配包胶、套装防滑套的二次加工需求，若作为支撑轮使用，轮缘端面的平面度需控制在合理公差范围内，保证运转时的端面跳动量符合设备运行精度要求。整体结构的安装边界需注意，中心轴孔的轴向长度要匹配转轴的安装段长度，轮盘两侧需预留足够的锁紧件安装空间，外侧凸耳的径向尺寸不能超出设备预留的轮系运动空间，避免装配时出现干涉。

　　这类结构在建模时优先采用对称建模思路，先完成单根辐条与对应凸耳的特征绘制，再通过圆周阵列完成整体结构，能有效保证各辐条的受力一致性，减少建模误差带来的结构不对称问题，后续工程图输出时需重点标注中心孔的同轴度、轮缘的圆度以及凸耳的位置度公差，为后续加工、装配提供明确的精度依据。
