弯管式手持设备外壳结构设计

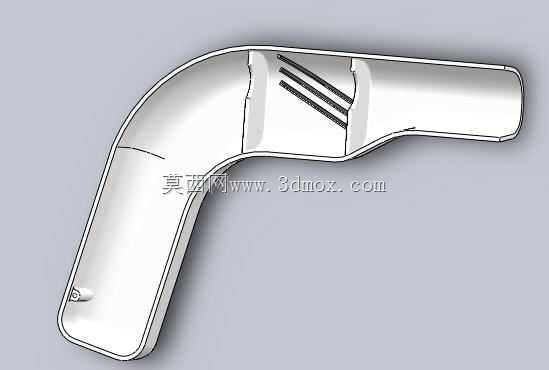

　　这款弯管式手持壳体的设计，最初是面向手持检测类设备的握持操作需求做的结构适配，在现场管线巡检、狭小空间点位检测这类作业场景里，作业人员往往需要单手握持设备完成数小时的连续操作，常规直柄壳体的握持角度会让腕部长期处于弯折受力状态，很容易引发操作疲劳，甚至影响检测点位的对准精度。设计时首先确定了整体的弯角角度，参考人体工学握持时腕部的自然放松角度，将弯折段设置在握持区与功能区的衔接位置，让握持时手腕可以保持顺直状态，分散手掌的受力点。壳体的壁厚按照常规ABS注塑工艺的要求做了均匀化处理，整体壁厚控制在2.2mm，转角位置全部做了R3以上的圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，同时也能减少握持时的硌手感。在弯折段的内侧位置，

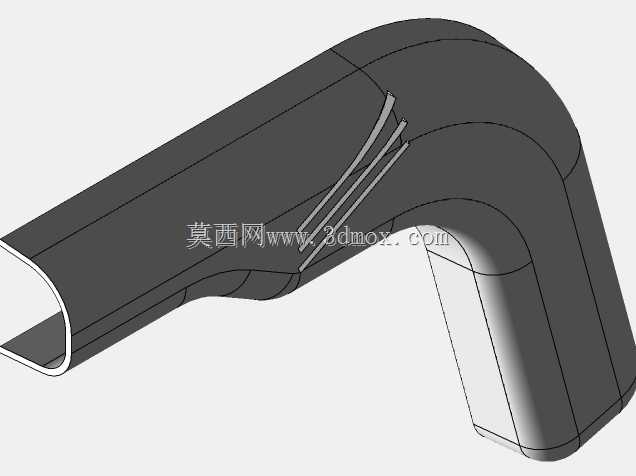

　　设计了三条平行的加强筋结构，这部分是整个壳体受力最集中的区域，手持施力时弯折位置会承受反复的掰扯力矩，加强筋的设置既可以提升壳体的整体刚性，避免装配后出现壳体形变挤压内部电路板的问题，也不会额外增加过多的壳体重量。壳体的下端握持区末端做了内收的圆弧封边，边缘位置做了0.8mm的倒扣结构，用来和底盖做卡扣式装配，不需要额外打螺丝就能实现上下壳的紧密扣合，装配效率更高，也能避免螺丝孔位积灰影响设备内部元器件。上端的直段部分是功能模块的安装区，内部预留了统一的安装柱位，孔位间距按照常规检测传感器模块的安装尺寸做了适配，侧壁的厚度在安装柱位置做了局部加厚，保证螺丝锁附时不会出现柱位断裂的问题。安装边界上，

　　整个壳体的最大外轮廓宽度控制在38mm，握持段的周长刚好适配成年男性手掌的握持范围，不需要额外包胶就能实现不错的握持摩擦力，上端直段的外径控制在32mm，可以适配常规的外接探头配件，不需要额外做转接头结构。在实际的设备适配场景中，这款壳体可以直接搭载红外测温、气体检测这类小型传感模块，内部的空间预留了电池仓与电路板的安装位置，弯折处的空间刚好可以避让电池的边角，不会出现空间浪费的问题，壳体表面的平面区域预留了标签粘贴位与按键开孔位，可以根据不同的设备功能做灵活调整，不需要重新修改主体壳体的模具结构，能有效降低衍生型号的开模成本。
