摆线针轮式传动减速装置结构设计

项目分类:减速机 发布时间:2021-12-29 ID:475486
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计
  • 摆线针轮式传动减速装置结构设计

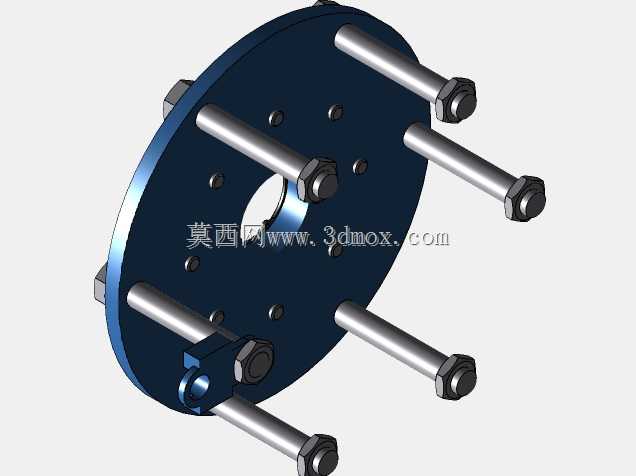

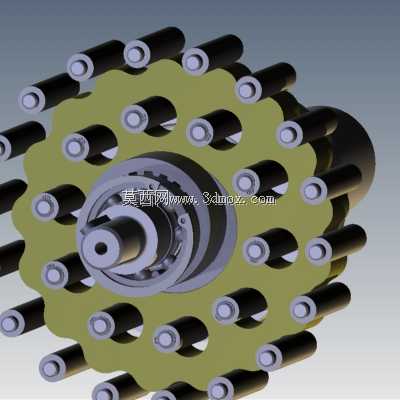

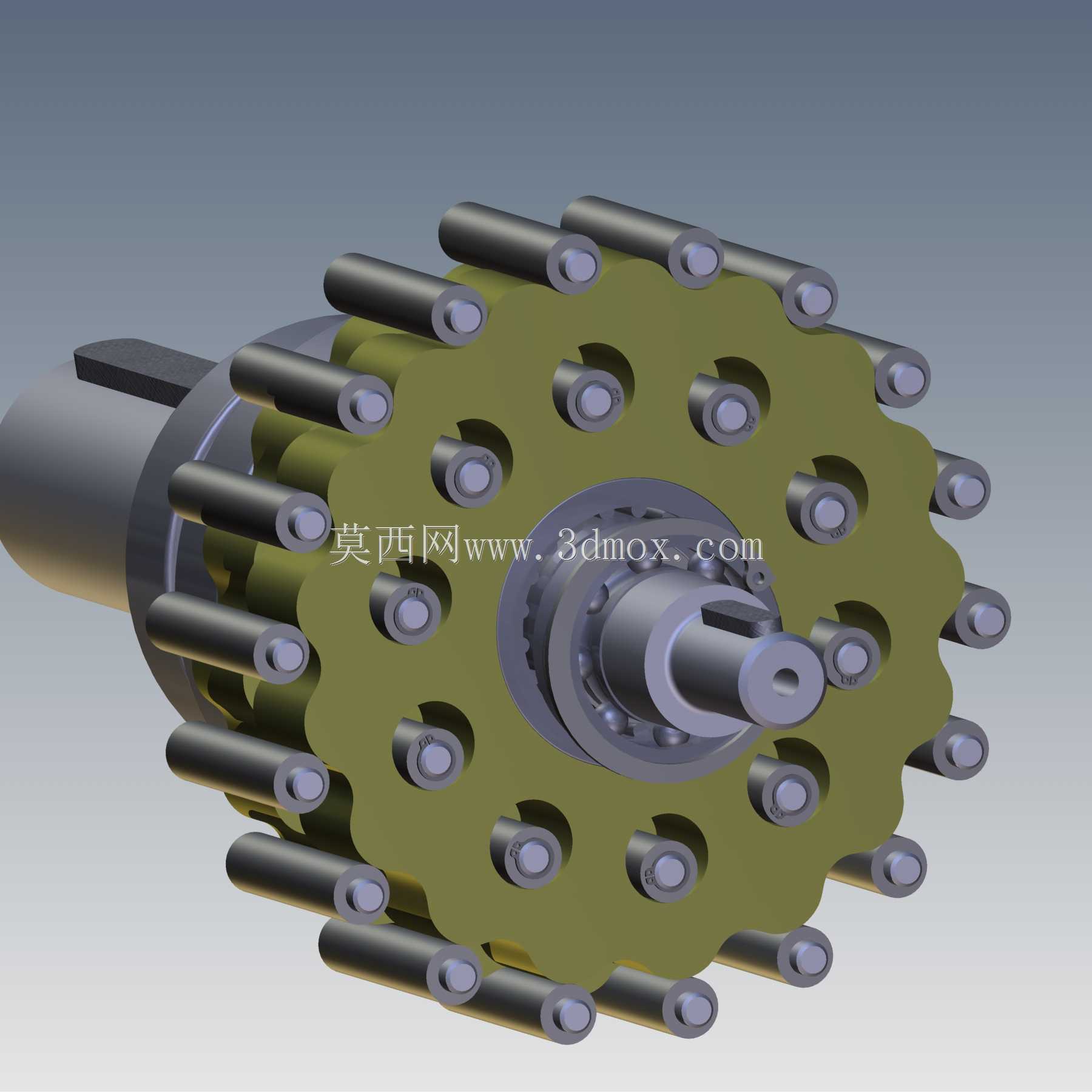

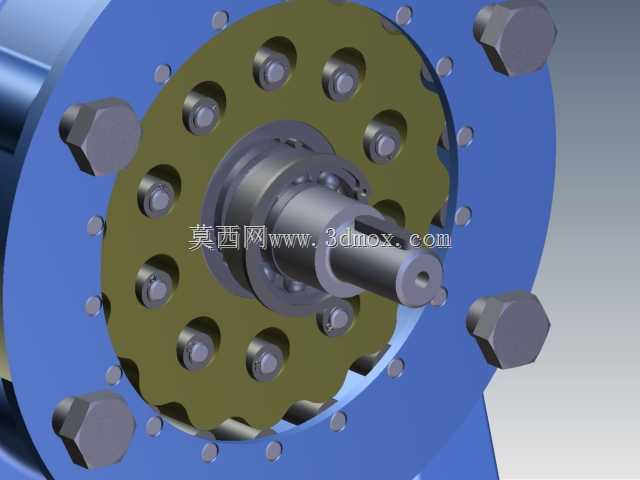

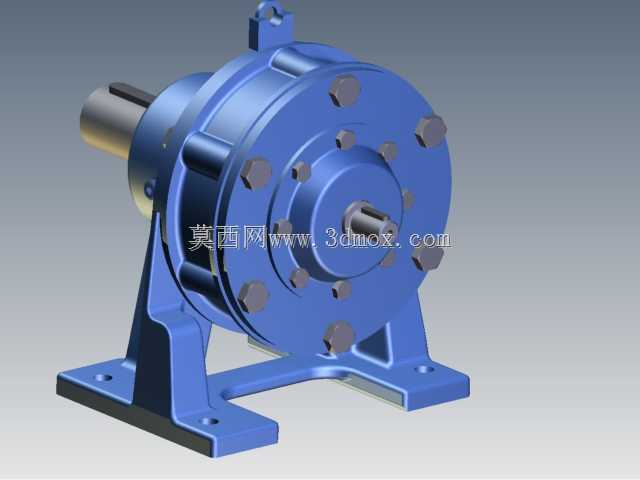

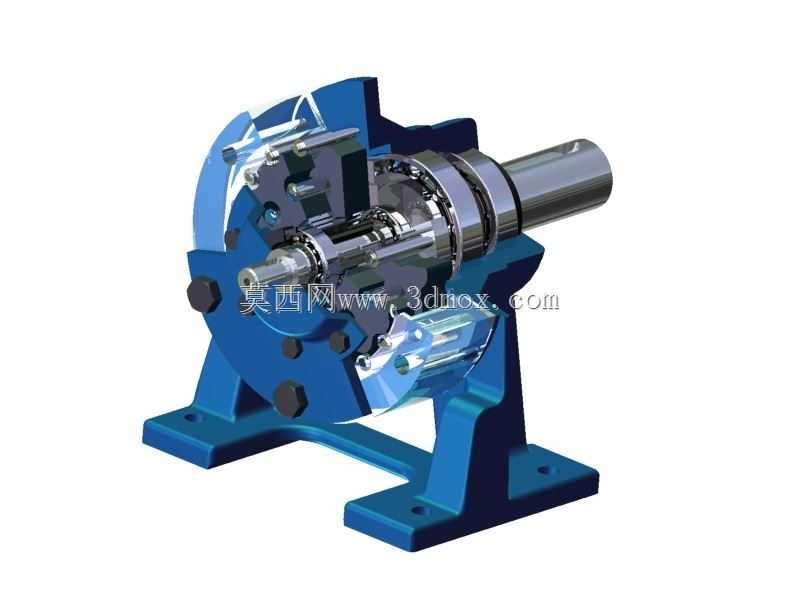

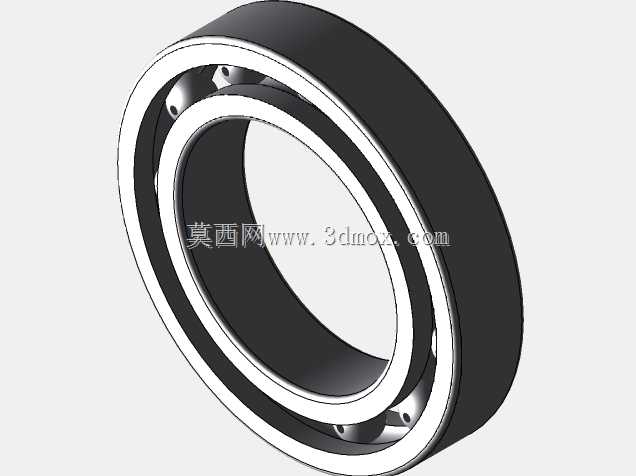

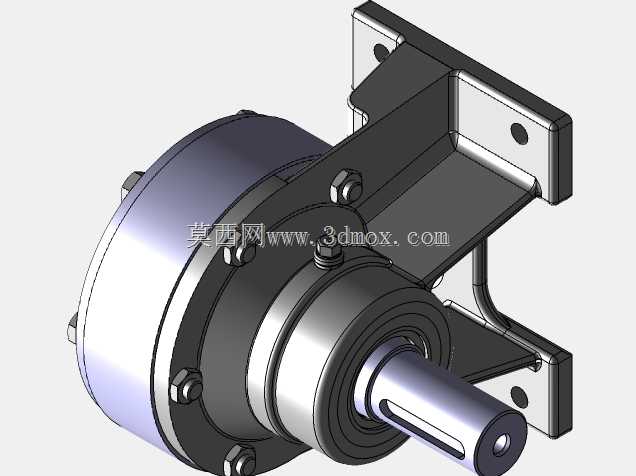

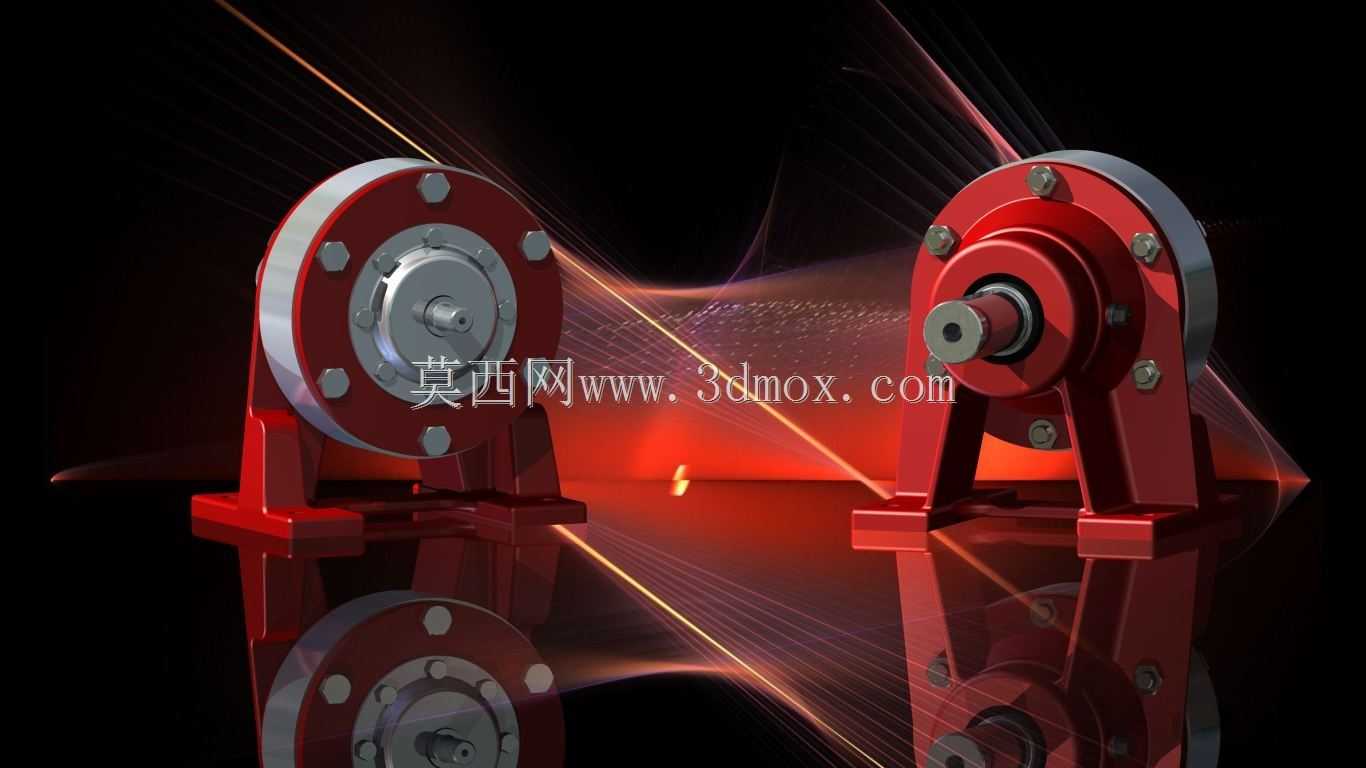

  在工业传动系统的选型与结构设计场景中,摆线类减速装置凭借其高传动比、紧凑结构的特性,常被应用在输送线驱动、轻工机械动力传输、自动化工位转台驱动等对安装空间有严格限制、同时对传动扭矩输出有稳定要求的工况中。这套摆线传动结构的设计,核心围绕少齿差行星传动的原理展开,通过摆线轮与针齿壳内针齿的啮合实现动力的减速传递,相比传统渐开线齿轮减速结构,同等传动比下的径向尺寸能够压缩近三分之一,适合安装在设备机架内部预留空间局促的位置。从结构组成来看,整套装置包含输入轴组件、偏心轴承、两片错位布置的摆线轮、针齿销与针齿套组成的针齿组、输出轴盘以及支撑用的机座与端盖,所有零件的配合公差均按照通用工业传动件的装配要求设定,

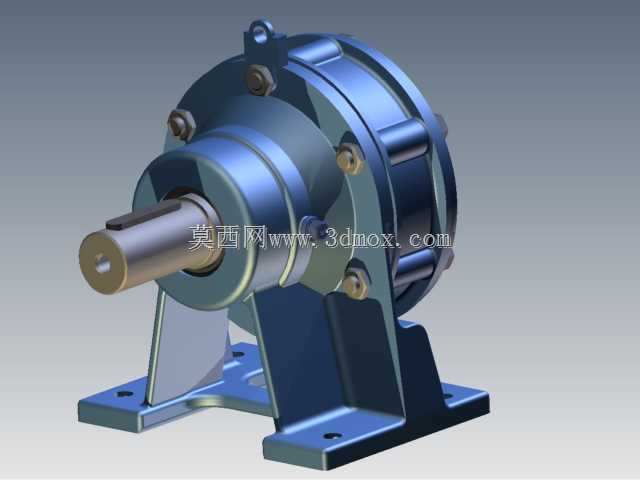

  摆线轮的齿形轮廓采用等距修形的方式处理,既保证啮合过程中多齿同时接触的承载优势,也避免加工误差导致的装配卡滞问题。设计过程中,外形安装尺寸参考了通用系列摆线减速机的安装边界,机座底部的安装脚螺栓孔距、输出轴的轴径与键槽尺寸、输入轴的连接端尺寸均适配常规工业电机的直连安装需求,不需要额外定制过渡连接法兰,能够直接匹配标准Y系列、伺服系列电机的输出端,降低现场改造的适配成本。实际应用中,这类摆线减速结构的传动效率稳定在0.95左右,传动比设定为17的规格,刚好覆盖中小功率输送设备、搅拌装置的转速匹配需求,输入侧连接1450rpm转速的四级电机时,输出转速能够维持在85rpm上下,满足多数中低速传动工位的转速要求。

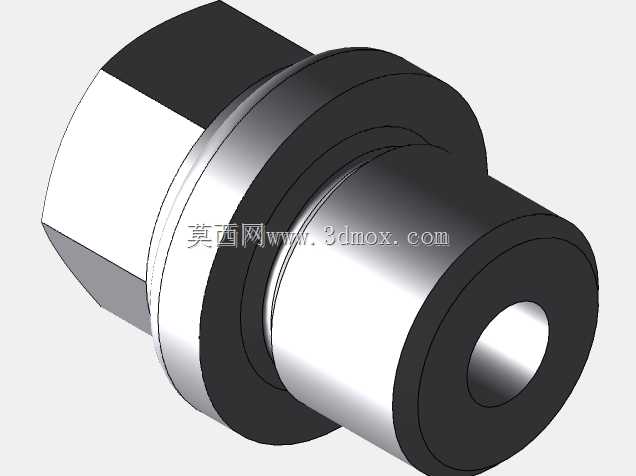

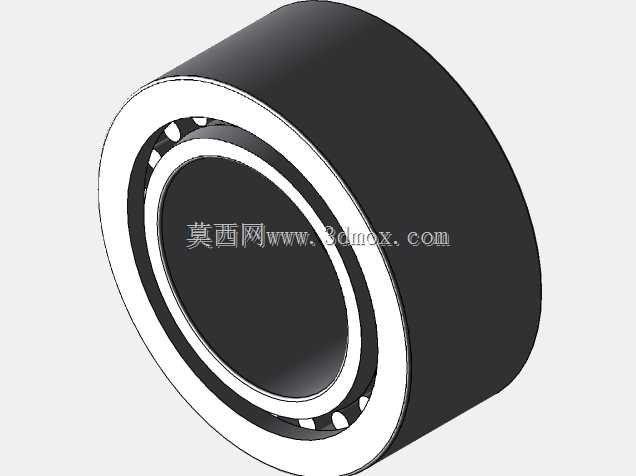

  结构设计时充分考虑了日常维护的便利性,端盖与机座采用螺栓连接的方式,拆卸端盖后即可直接检查内部针齿与摆线轮的磨损情况,输出端的密封采用骨架油封结构,能够有效防止润滑油泄漏以及外部粉尘进入啮合腔,适配多粉尘的车间作业环境。支撑轴承的选型兼顾径向载荷与少量轴向载荷的承受能力,针齿套与摆线轮齿面的接触设计为滚动摩擦形式,相比滑动摩擦结构能够有效降低长期运行的磨损量,延长装置的整体使用寿命。在三维建模过程中,所有零件的装配关系完全按照实际装配顺序搭建,偏心轴承的偏心距、摆线轮的齿形参数、针齿的分布圆直径均经过啮合干涉校验,转动过程中不存在零件干涉问题,能够直接用于结构教学、选型参考以及同类产品的改型设计参考,也可作为非标设备传动方案选型时的结构验证模型,帮助设计人员直观确认安装空间与连接尺寸的匹配度。
