摆线针轮传动减速机结构三维设计

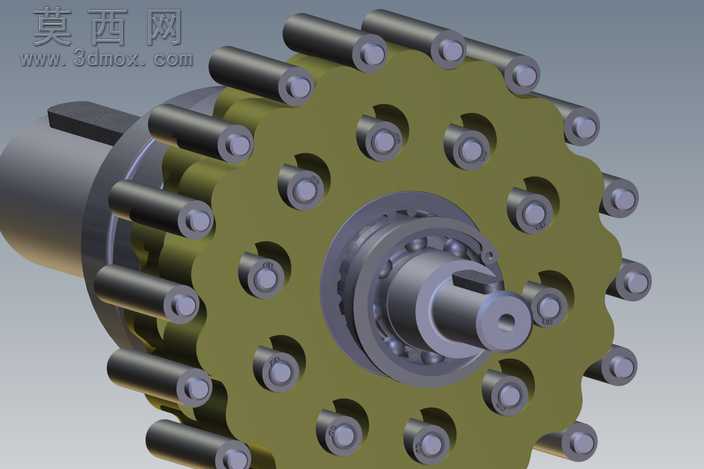

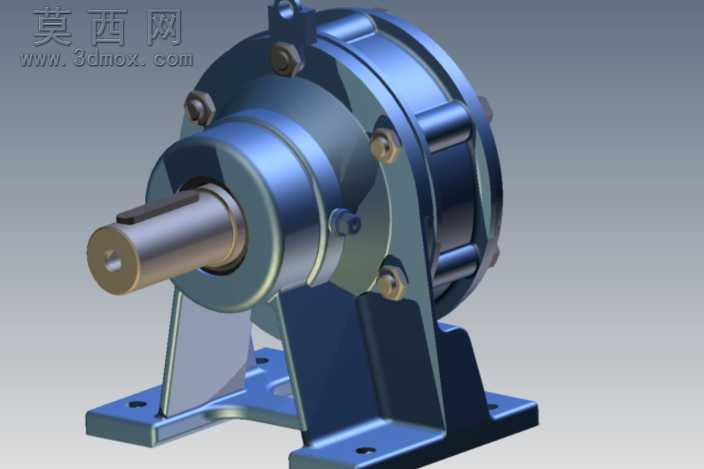

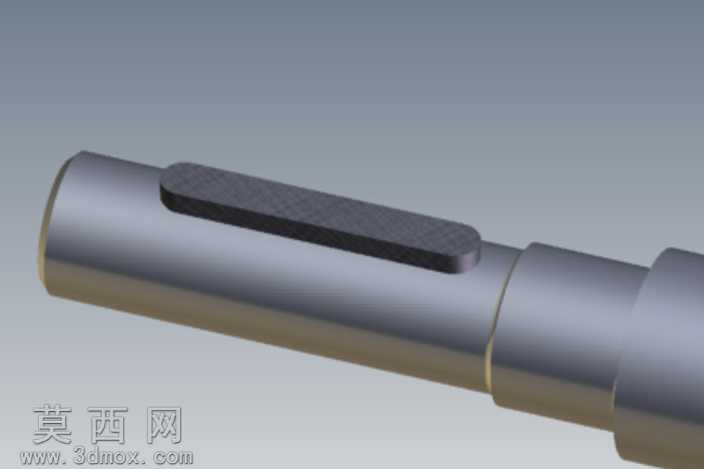

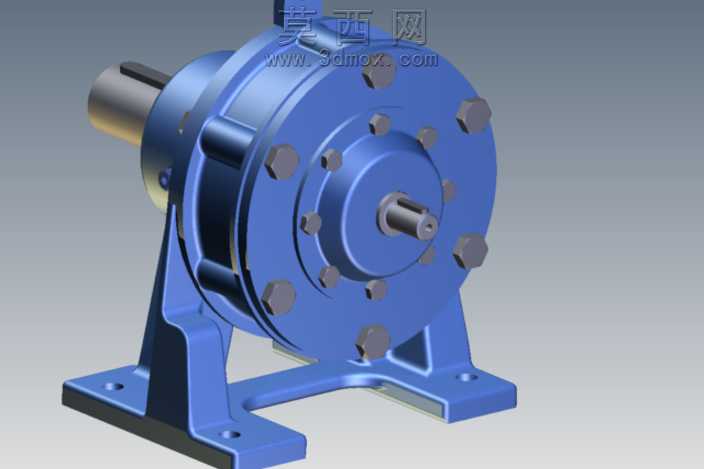

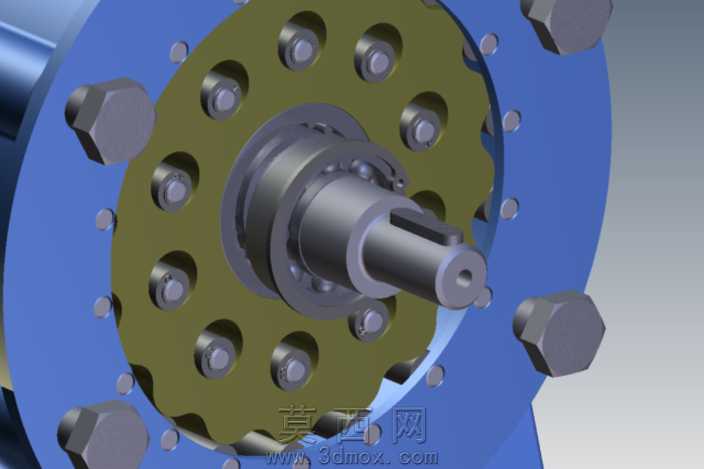

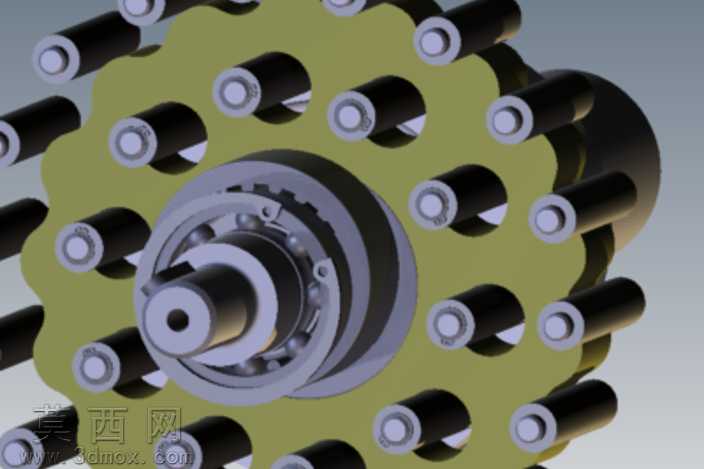

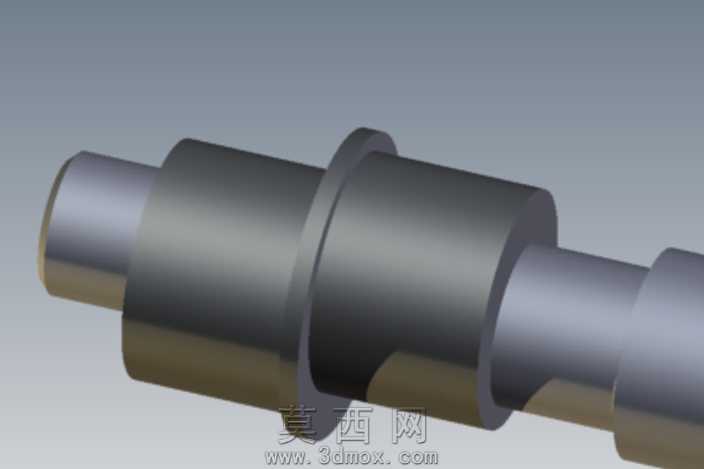

本作品为摆线针轮传动减速机的完整三维建模设计，整体建模过程严格参考住友SUMITIMO 6000系列减速机的实际尺寸参数进行1:1还原，覆盖该型号减速机的全部组成零部件，无任何结构缺失。建模阶段首先完成核心传动部件的参数化绘制，针对摆线轮的特殊齿形轮廓，采用渐开线与摆线复合曲线拟合的方式精准绘制齿廓，保证齿形啮合间隙控制在合理公差范围内，针齿销、针齿壳的配合尺寸完全匹配摆线轮的传动参数，输入轴、输出轴的轴肩、键槽、轴承安装位均按照机械设计标准进行尺寸标注与结构建模，确保各部件装配后无干涉问题。装配阶段采用自下而上的装配逻辑，先完成输入侧偏心轴承与摆线轮的子装配，验证偏心距参数与摆线轮公转轨迹的匹配度，再依次装入针齿壳、输出轴法兰、支撑脚座、端盖等外部结构件，所有螺栓连接、轴承配合、密封槽位均按照实际装配关系添加同轴、重合、间隙等配合约束，完整还原减速机的实际装配顺序与结构关系。渲染阶段针对不同零部件赋予对应材质，机壳、端盖、脚座等铸铁部件赋予哑光金属漆材质，调整粗糙度参数还原铸铁件的磨砂质感，输入输出轴采用调质钢材质，添加轻微金属反光效果体现加工面的光洁度，螺栓、销钉等标准件赋予镀锌亮面金属材质，不同材质的区分让整体模型结构层次清晰，可直观分辨各部件的功能与位置。设计过程中重点验证了该型号17减速比对应的传动结构合理性，确保功率传输效率达到0.95的设计指标，所有内部流道、润滑槽、密封结构均完整建模，可直接用于减速机的结构教学、装配演示、二次改型设计等场景，模型结构严谨，尺寸精度符合工业设计要求。
