立式数控铣床整机结构三维设计

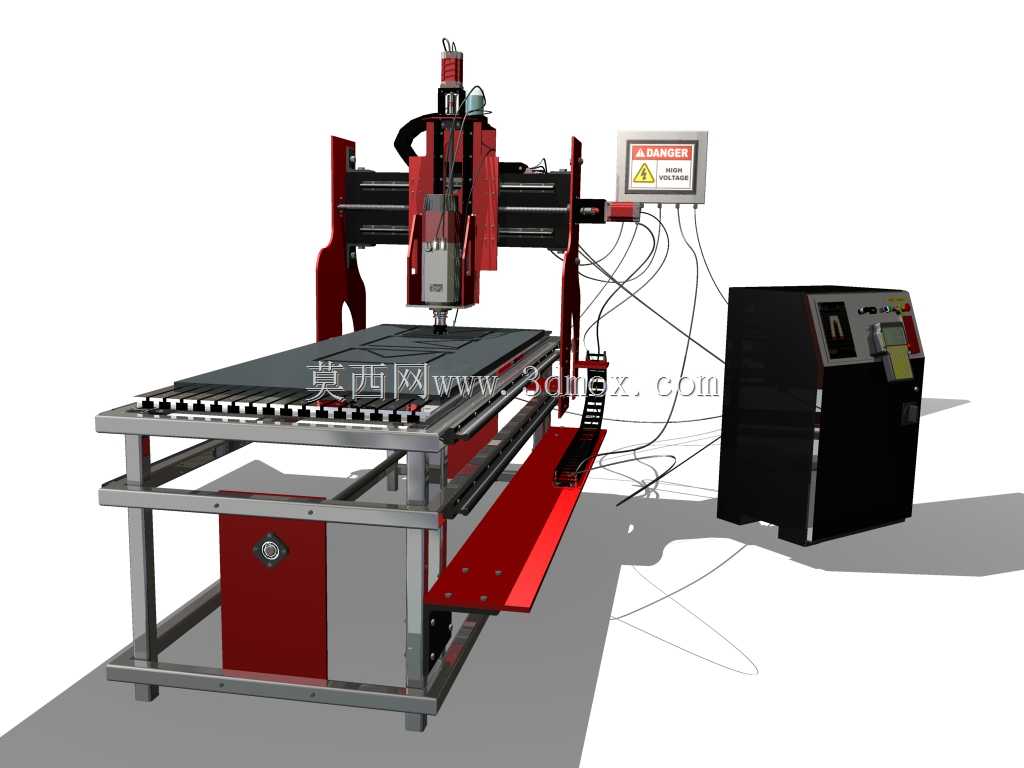

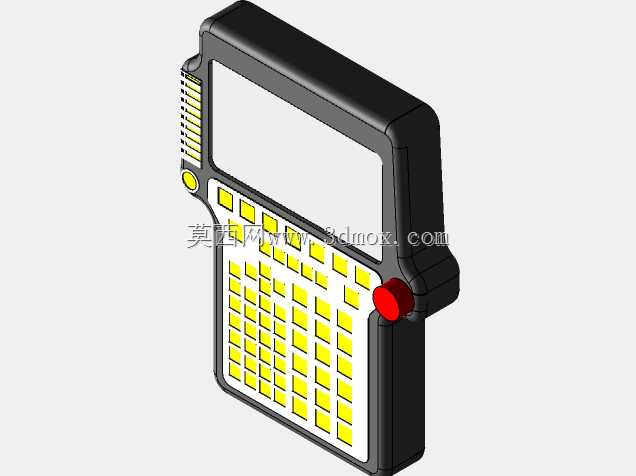

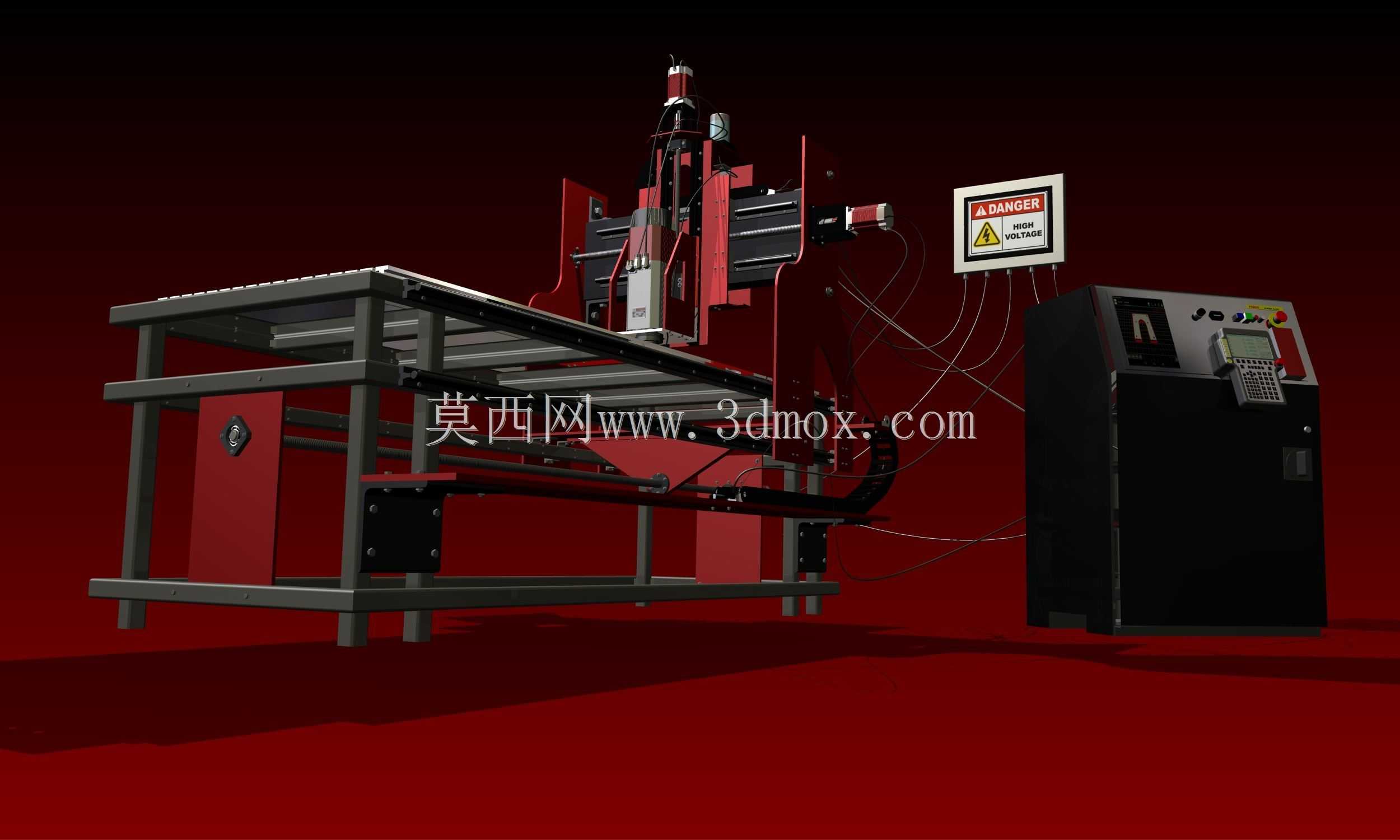

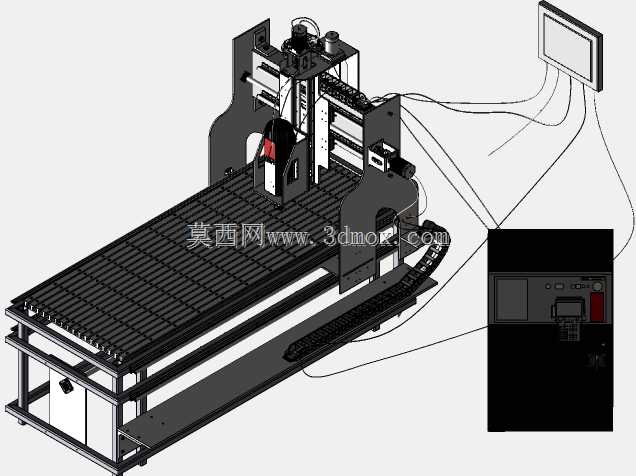

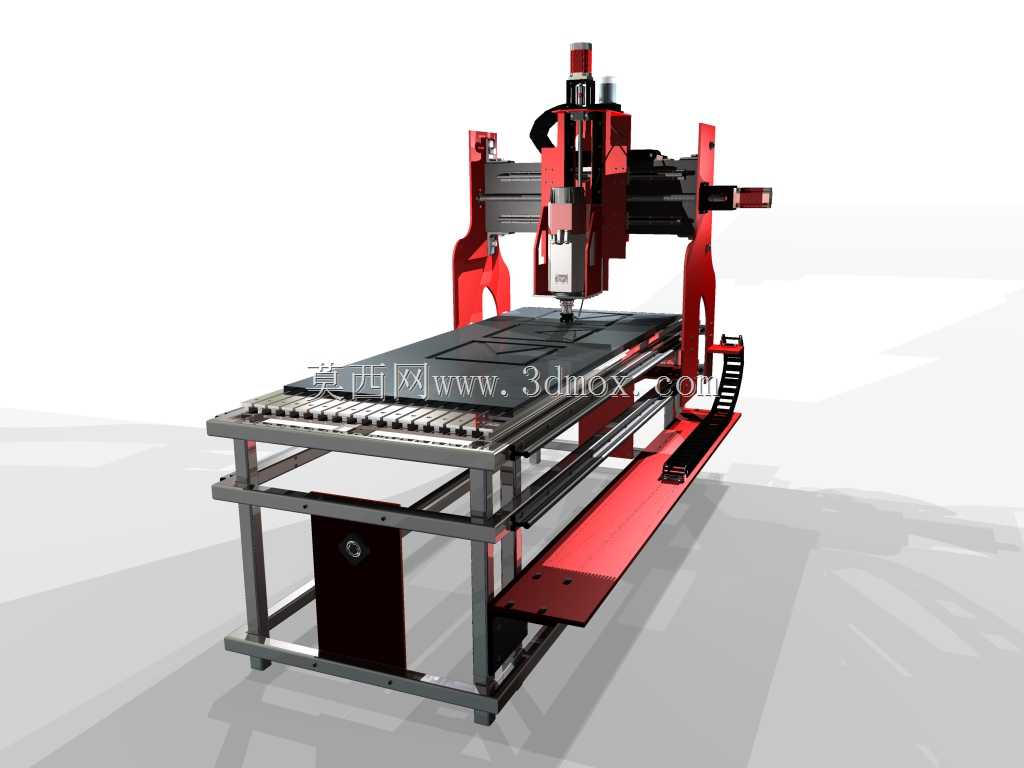

这款立式数控铣床主要面向中小型机械加工车间、模具制造工坊、职业院校实训基地等场景，可完成平面铣削、沟槽加工、复杂曲面成型、钻孔镗孔等多类金属切削工序，适配碳钢、铝合金、工程塑料等多种常见加工材质，能够覆盖小批量定制零件生产、工装夹具加工、教学演示操作等多元需求。整机采用框架式床身结构，底部为加厚方管焊接的支撑底座，搭配可调节的支撑脚座，能够在车间常规硬化地面上完成安装固定，无需额外浇筑复杂的设备基础，大幅降低了现场部署的成本与周期。工作台采用T型槽结构设计，可搭配通用夹具快速装夹不同尺寸的工件，横向、纵向进给行程覆盖常规中小型零件的加工范围，主轴单元采用立式布局，搭配可升降的滑枕结构，能够根据加工需求灵活调整主轴伸出长度，适配不同高度工件的加工需求。设备侧边配套独立的电气控制柜，内部预留了控制器、驱动器、电源模块的安装空间，走线槽布局规整，强弱电分离排布，能够有效降低电气干扰，保障设备长时间稳定运行。设计过程中优先选用市场通用的标准零部件，传动丝杠、直线导轨、主轴电机等部件均采用市面流通度高的通用型号，既降低了整机的制造成本，也方便后期设备的维护与易损件更换。整机的安全防护设计充分考虑了加工场景的实际需求，主轴周边预留了防护挡板的安装位置，能够阻挡切削过程中飞溅的切屑与切削液，操作面板布置在设备右前方的人机交互友好位置，操作人员站在工作台前即可完成程序输入、参数调整、启停控制等全部操作，无需频繁移动位置。设备的安装边界充分适配中小型车间的空间布局，整体占地面积紧凑，周边预留的维护通道宽度符合常规车间的安全规范，不需要占用过大的生产空间，同时整机的重心经过优化设计，即使在高速进给加工的状态下也能保持足够的稳定性，有效保障加工精度与设备使用寿命。
