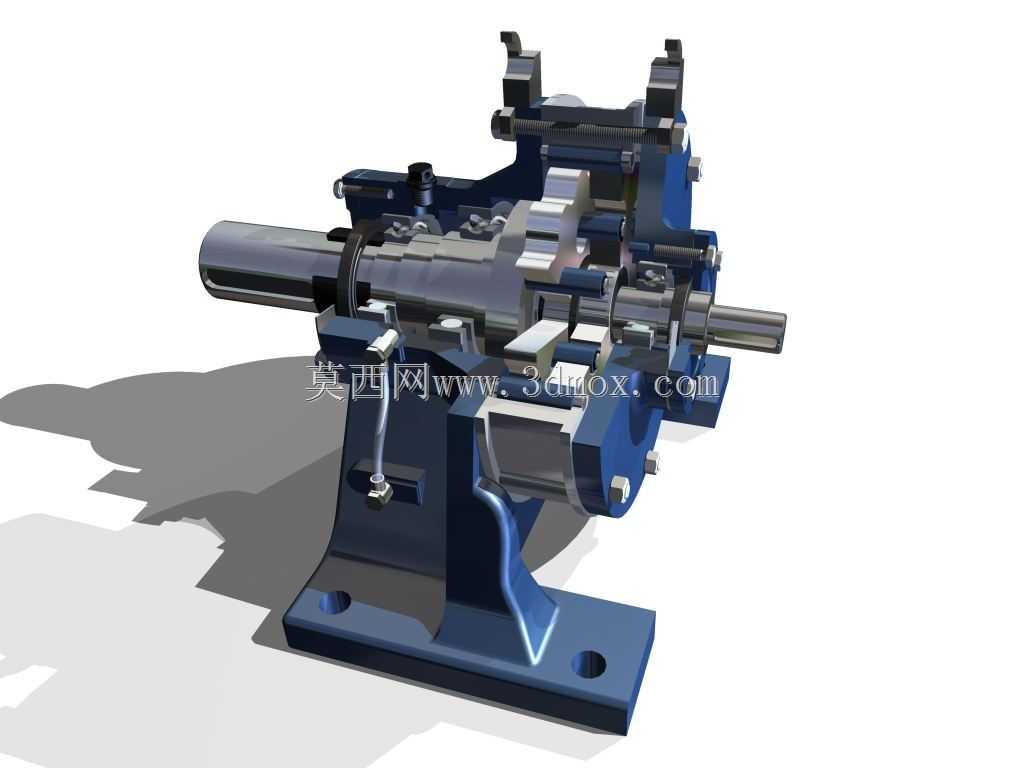

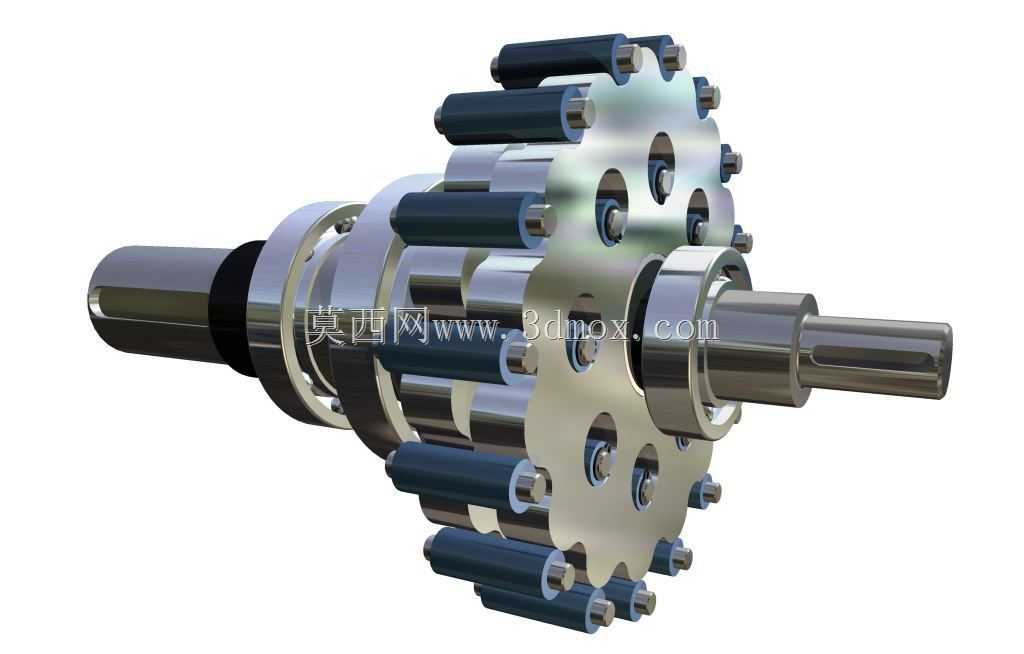

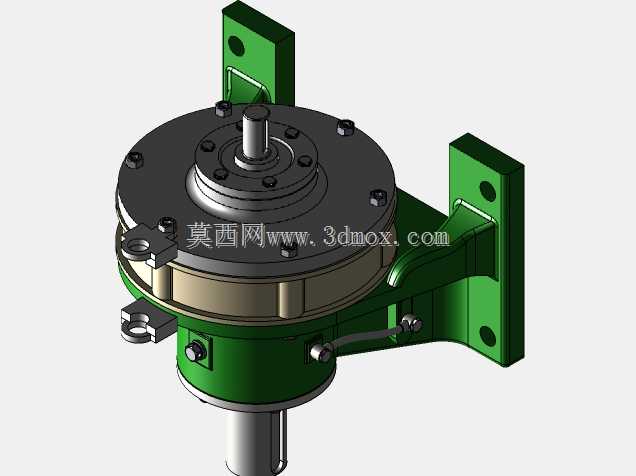

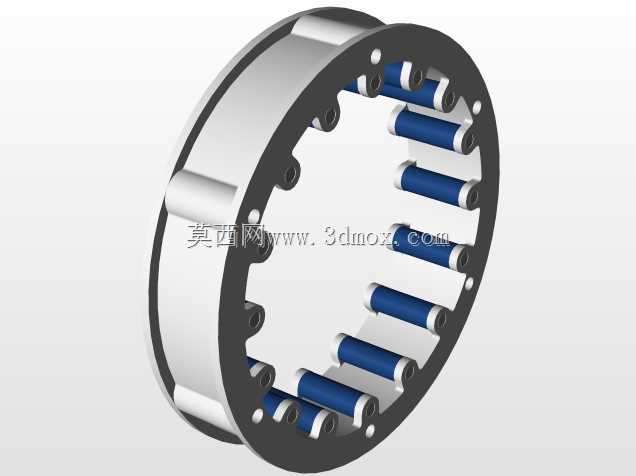

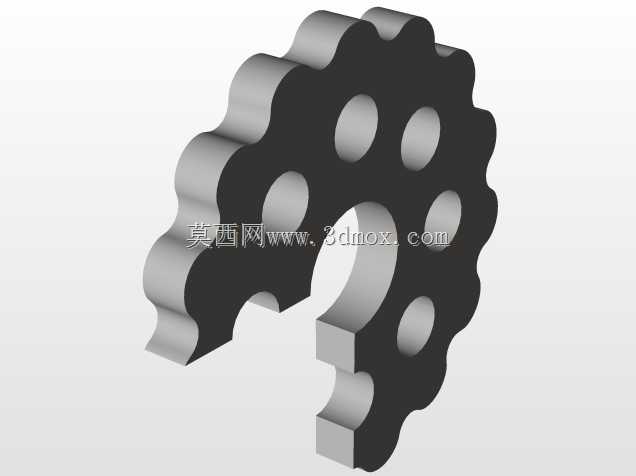

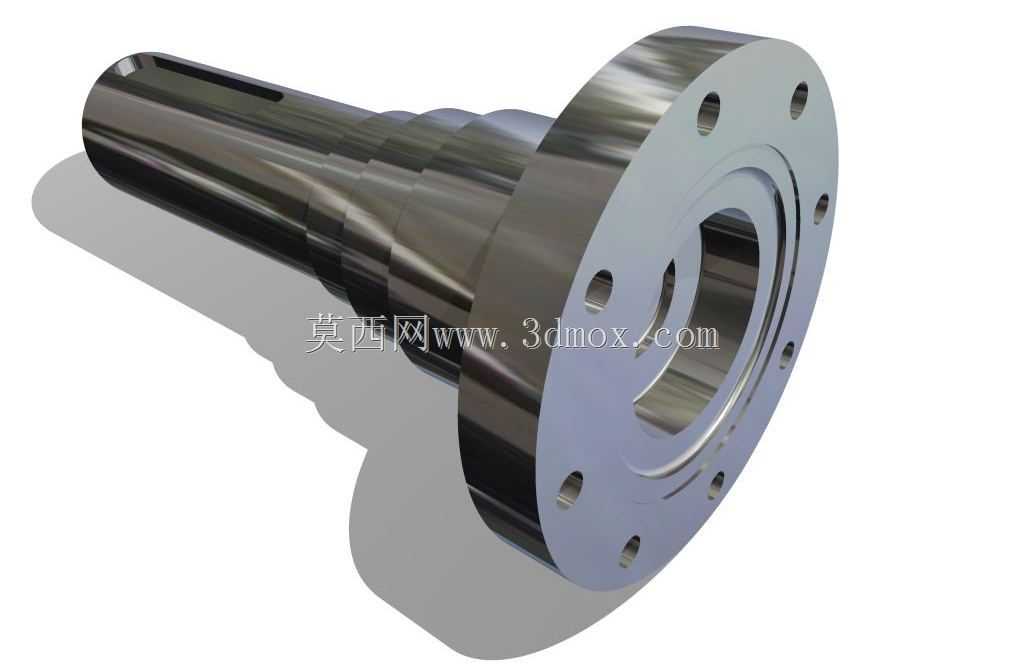

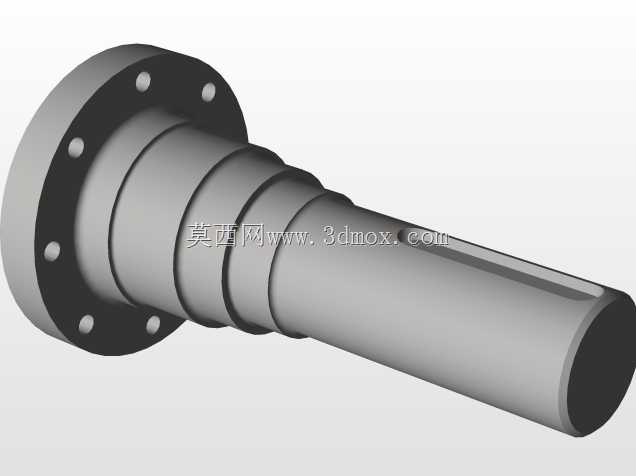

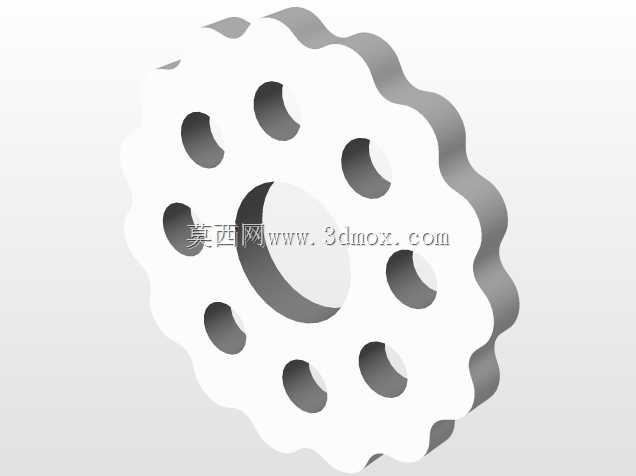

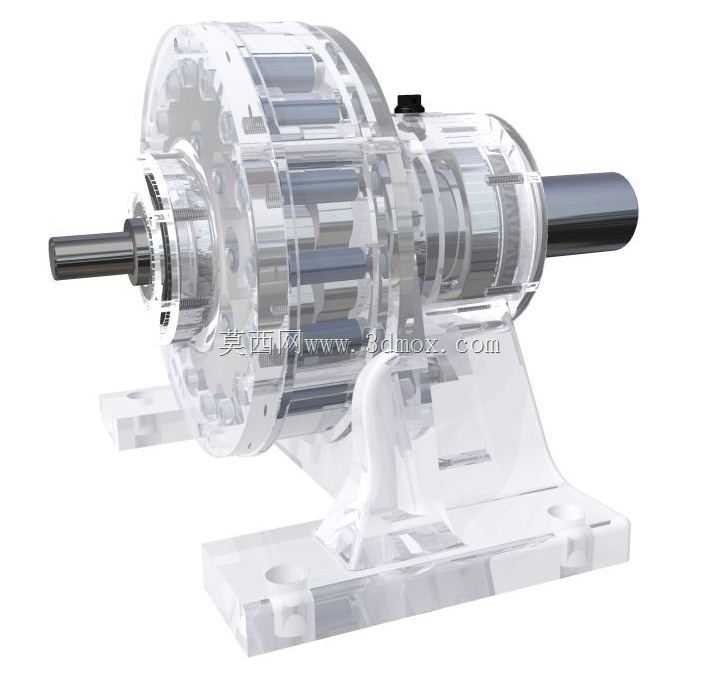

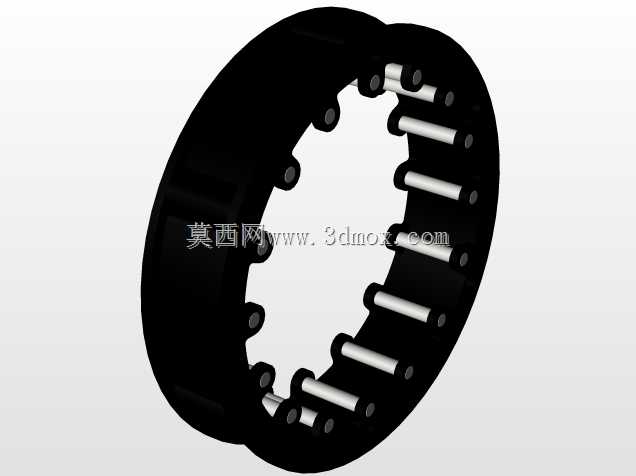

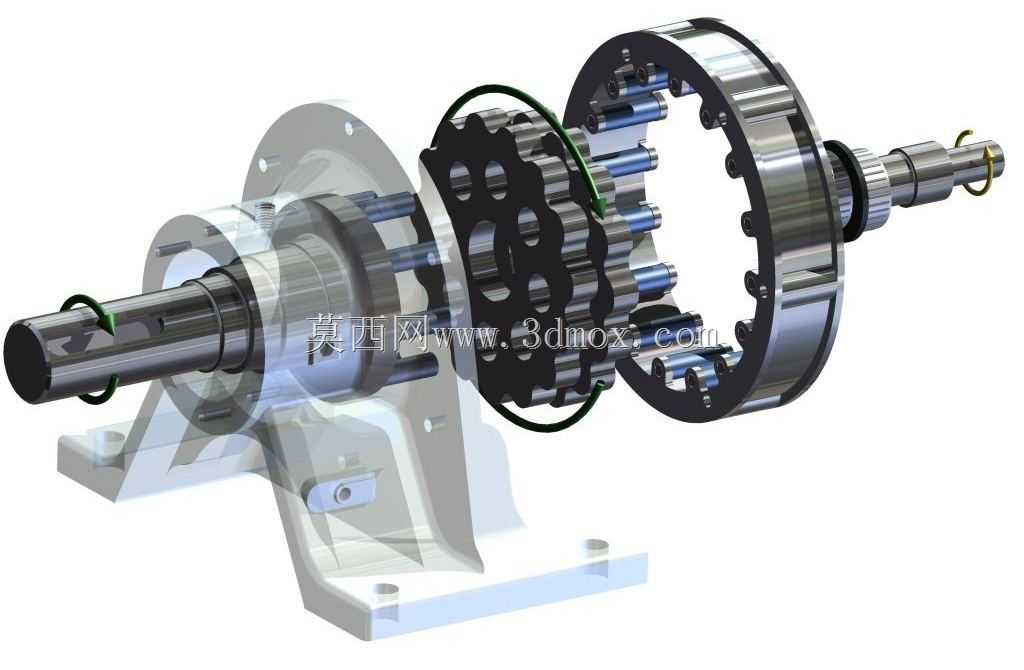

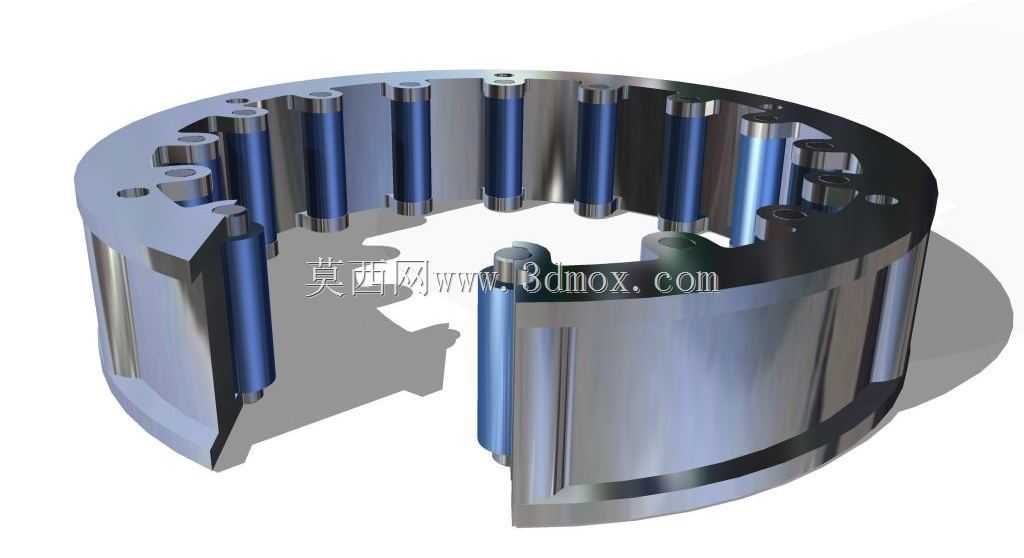

摆线针轮减速结构常应用在化工搅拌输送、轻工包装流水线、冶金物料输送、食品加工传动等对传动平稳性、过载能力有较高要求的工业场景,这类传动结构相比普通齿轮减速,能在更小的体积下实现更大的传动比,同时具备更强的抗冲击载荷能力,适合低速大扭矩的动力输出工况。这套装配结构完整还原了摆线针轮减速的核心传动逻辑,输入轴端的偏心套配合转臂轴承带动摆线轮做平面行星运动,摆线轮与针齿壳内均匀排布的针齿销啮合,将高速输入的动力通过摆线轮的低速自转传递给输出机构,最终由输出轴端的法兰盘或轴体输出减速后的扭矩,整套结构的传动比固定为15,适配常规中小功率动力源的减速需求。设计过程中优先考虑了传动件的受力均匀性,针齿销采用满装排布方式,

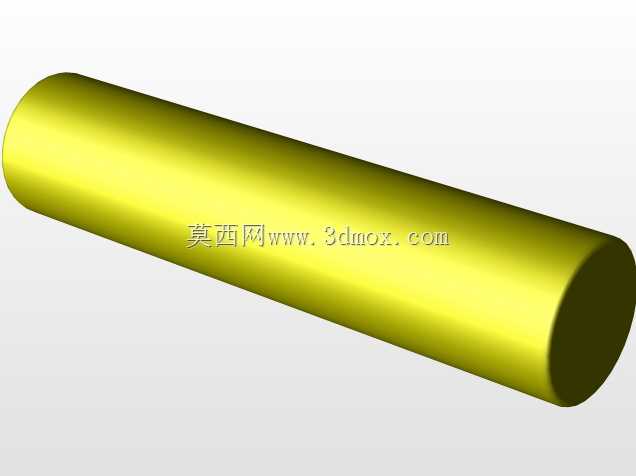

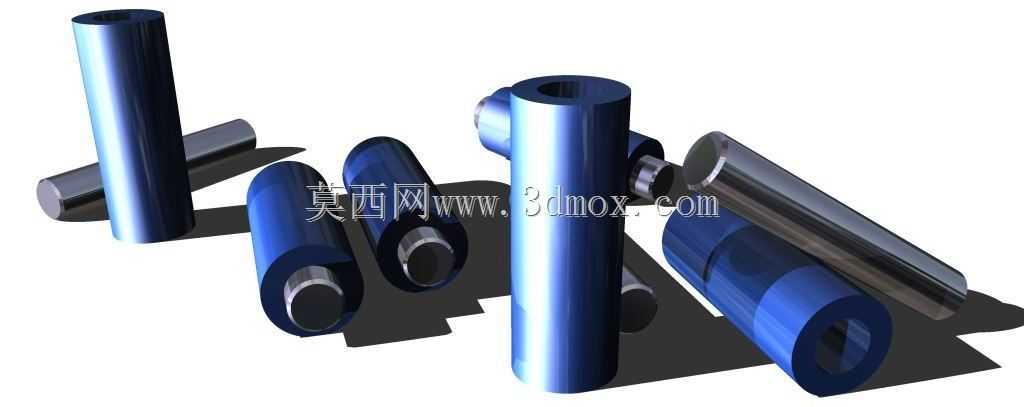

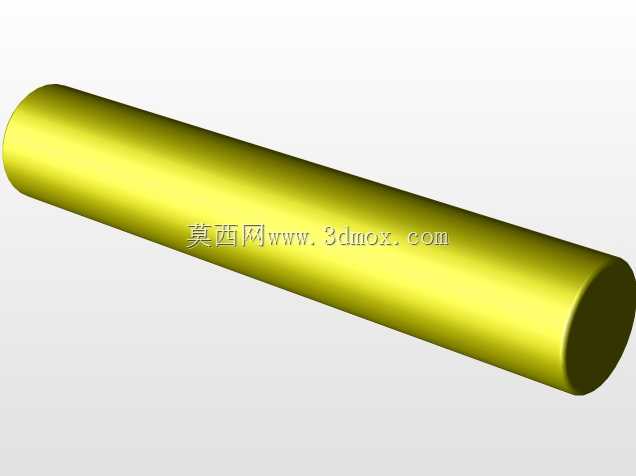

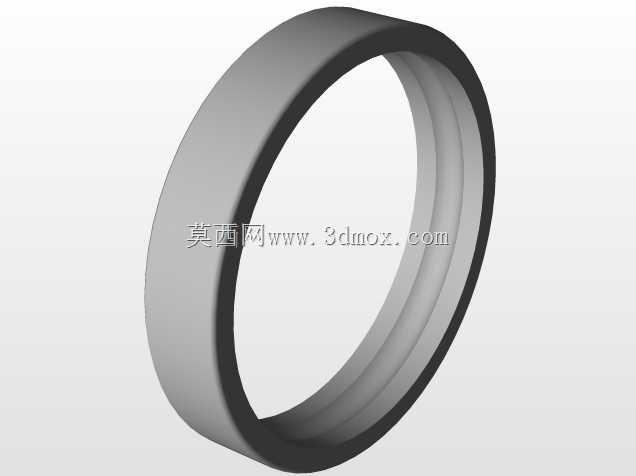

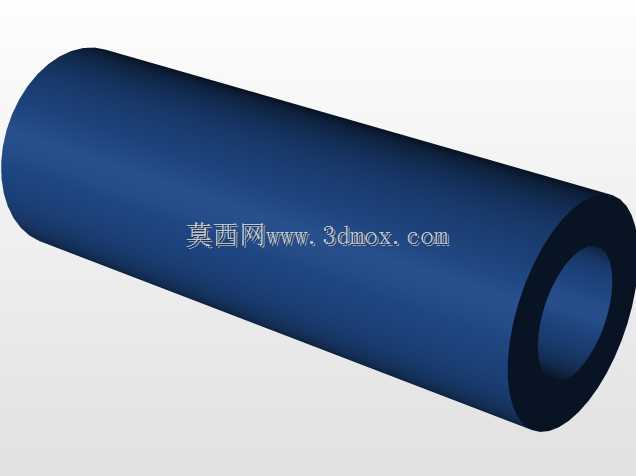

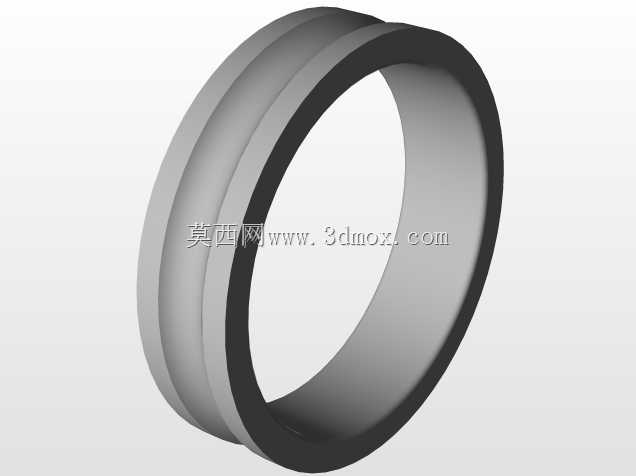

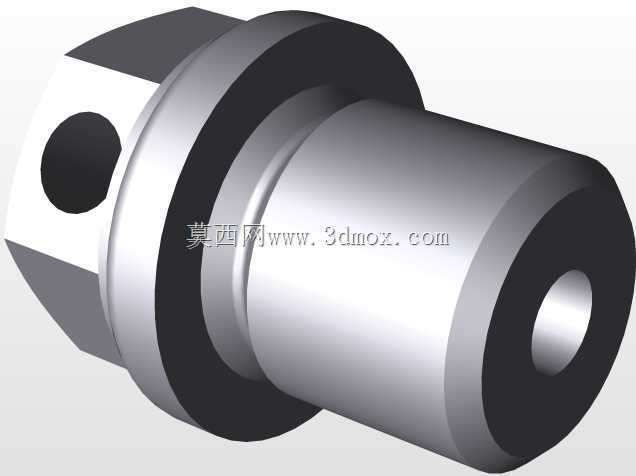

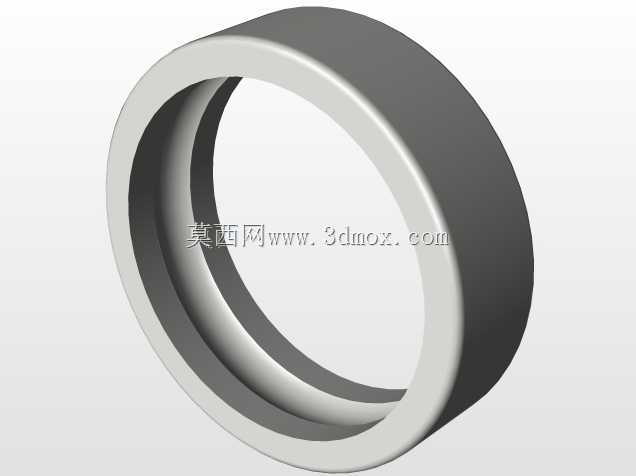

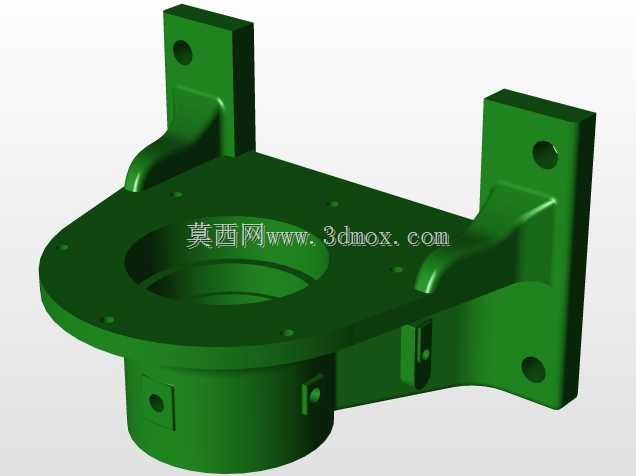

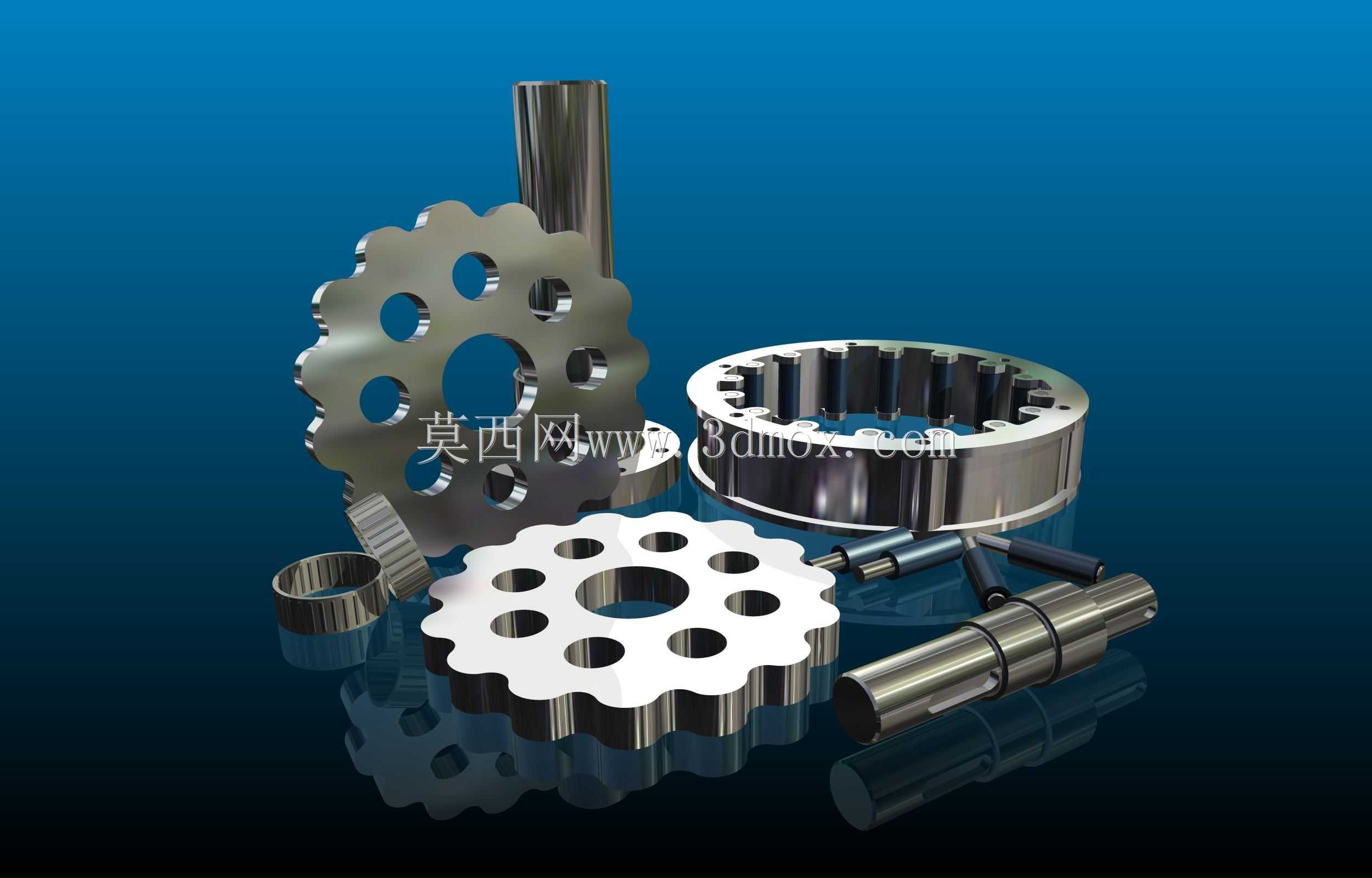

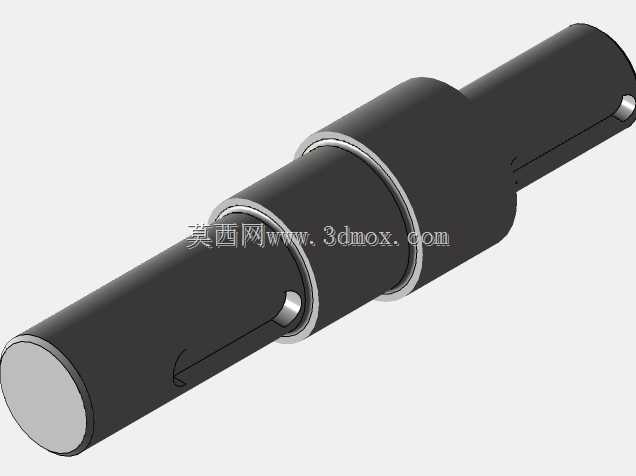

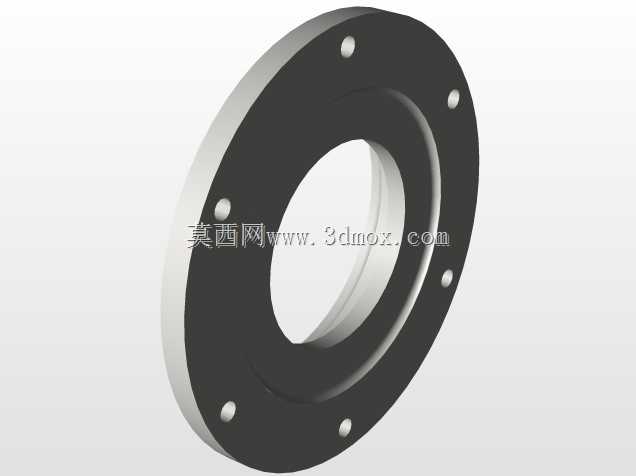

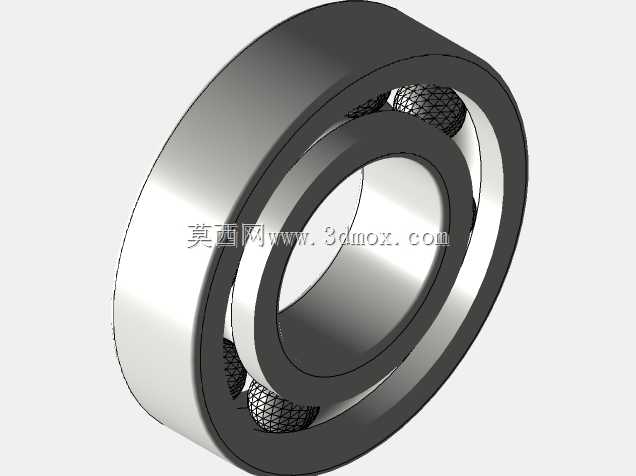

啮合过程中同时参与接触的齿数远多于普通齿轮传动,因此单齿承受的载荷更小,整机的使用寿命和过载能力更有保障;输出端采用销轴式输出机构,销轴与摆线轮上的销孔间隙配合,能在摆线轮做偏心运动时平稳将扭矩传递到输出轴,避免运动卡滞。外形尺寸参考通用传动件安装规范设计,底座的安装孔位间距、输入输出轴的轴径与伸出长度、整机的中心高都匹配常规工业安装边界,可直接适配同规格的电机安装法兰与负载端连接接口,不需要额外做安装转接结构。建模时完整还原了所有内部受力元件,包括偏心套、转臂轴承、摆线轮、针齿销、针齿壳、输出销轴、支撑轴承、密封端盖、安装底座等部件,各部件的装配间隙符合机械设计手册的公差要求,可直接用于传动结构的运动仿真、应力校核计算,也能作为同规格减速机选型、结构优化的参考模型,帮助设计人员快速理解摆线针轮传动的运动原理,核对安装尺寸与传动件的配合关系。
