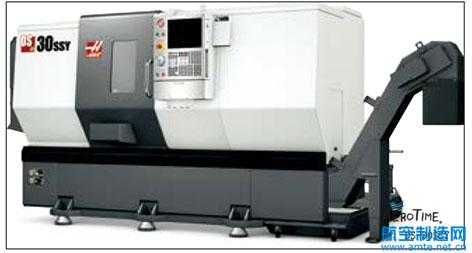

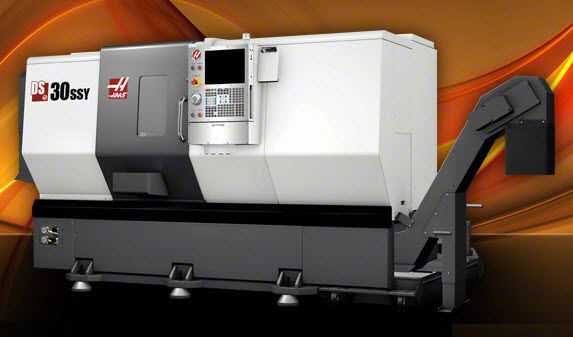

哈斯DS-30SSY超大卡盘车削加工设备

　　这款带Y轴的双主轴车削设备，在中小批量精密零件加工场景中适配性极强，尤其适合轴类、盘类带偏心铣削需求的工件加工，比如液压阀块、汽车传动部件、精密接插件这类需要一次装夹完成多工序加工的零件，能大幅减少二次装夹带来的形位公差超差问题。设备标配的超大卡盘结构，可夹持大直径盘类工件，卡盘的夹持力调节区间覆盖薄壁件到重型切削需求，针对不同材质工件可匹配对应的夹持压力，避免薄壁铝件、铜件装夹变形，同时满足钢件、不锈钢件重切削时的夹持刚性要求。从结构设计来看，床身采用整体式斜床身布局，倾斜角度经过切削受力仿真优化，排屑路径顺畅，切屑可直接滑落至排屑器，不会在加工区域堆积影响刀具运动，床身内部的加强筋布局经过模态分析，可有效抵消高速切削时的振动，

　　保证加工表面粗糙度稳定。主轴单元采用内置电主轴结构，最高转速可满足高速轻切削和低速大扭矩重切削的切换需求，主轴鼻端的密封结构采用多重迷宫式设计，可阻挡切削液和细切屑进入主轴轴承腔，延长主轴维护周期。副主轴的对接同轴度经过出厂精密校准，可实现工件正反面的自动转接加工，无需人工翻面，针对两端都有加工特征的轴类零件，可一次性完成车外圆、铣平面、钻偏心孔、攻丝等全部工序。Y轴的行程设计覆盖了常见零件的侧铣加工范围，动力刀塔可容纳多把动力刀具，刀塔的换刀动作经过时序优化，换刀间隔的空行程时间被压缩到最低，减少加工辅助时间。设备的安装边界需要提前规划，整机占地长度包含尾部排屑器伸出长度，宽度需要预留操作门开启和维护空间，

　　地面承重需要满足整机满配重时的载荷要求，安装时需要调平床身水平，水平精度控制在每米0.02mm以内，避免长期使用导致床身变形影响加工精度。操作面板的布局符合人机工程学，常用的倍率调节、急停按钮、程序启动按键都在操作人员伸手可及的位置，防护门采用整体式钢化玻璃结构，可清晰观察加工状态，同时具备足够的抗冲击能力，防止高速切削时的切屑飞出伤人。冷却系统采用大流量冲屑设计，切削液可直接喷射到刀具切削区域，带走切削热量的同时将切屑冲至排屑口，切削液箱采用多级过滤结构，可过滤不同粒度的切屑，避免切削液管路堵塞。
