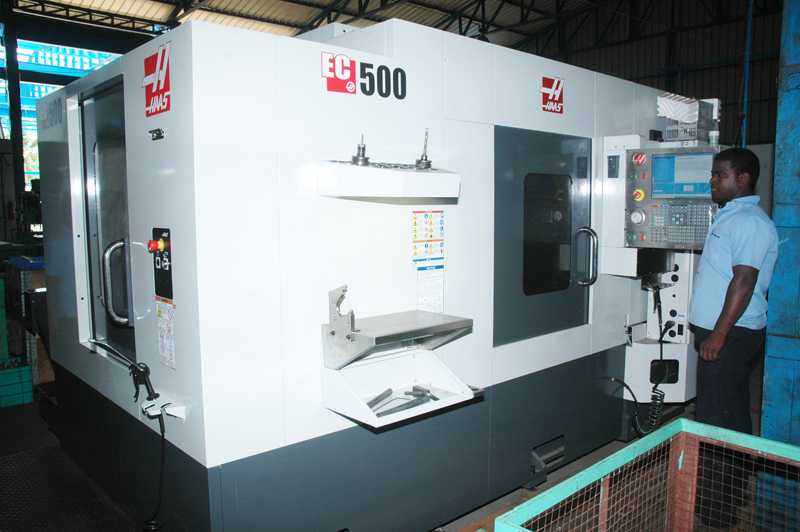

哈斯EC500卧式加工中心结构仿真模型

　　在汽车零部件、航空航天结构件、液压阀块等高精度批量加工场景中，卧式加工中心的工位布局、换刀路径、干涉校验一直是产线规划阶段的核心校验环节，这款哈斯EC500的三维仿真模型，正是为CAD/CAM环节的机床运动仿真、加工路径预验证搭建的数字化载体。从实际设备的功能特性来看，该机型采用双交换工作台结构，可在加工循环内同步完成工件装夹，大幅压缩非切削待机时间，主轴单元采用高刚性电主轴设计，适配重切削与高速精加工的不同工况需求，刀库容量可覆盖常规盘类、箱体类零件的全工序加工刀具需求，无需频繁人工换刀。模型构建过程中，严格参照设备实际安装边界还原外形尺寸，整体床身采用底部宽幅支撑结构，左右侧预留的操作门开合空间、正面操作面板的人机交互距离、

　　顶部排屑与管线排布的预留间隙都做了1:1的比例还原，在产线仿真时可直接校验设备周边的安全通道宽度、上下料机械手的运动行程是否存在干涉，无需额外调整模型比例。设计思路上，模型将机床的固定床身、运动轴系、刀库组件、操作面板、防护门等模块做了独立的层级划分，每个运动轴的行程范围都按照实际设备参数做了限位约束，在导入CAM软件做加工仿真时，可直接模拟X/Y/Z轴的进给运动、主轴的旋转动作、换刀机械手的取刀送刀流程，提前排查刀具与工件、夹具、机床防护结构的碰撞风险，避免实际加工中出现撞机事故。不同于仅做外观展示的外观模型，该模型还原了设备正面的操作面板按键布局、侧面的安全警示标识位置、工作台的T型槽排布细节，在做车间数字化孪生场景搭建时，

　　也可直接用于产线可视化展示，还原真实车间的设备布局效果。对于做机加工艺编程的工程师而言，这类精准的机床模型可直接后置处理阶段的机床结构匹配，减少后置脚本的调试工作量，让生成的加工程序可直接匹配实际设备的轴运动逻辑，缩短新零件上线的准备周期。在多设备组成的柔性加工单元仿真中，该模型的接口位置、开门方向、排屑器伸出长度都做了精准还原，可直接用于校验物流滚筒线、桁架机械手与设备的对接精度，提前发现产线布局中的空间冲突问题，减少现场安装调试的整改成本。
