哈斯UMC750五轴联动加工中心结构设计

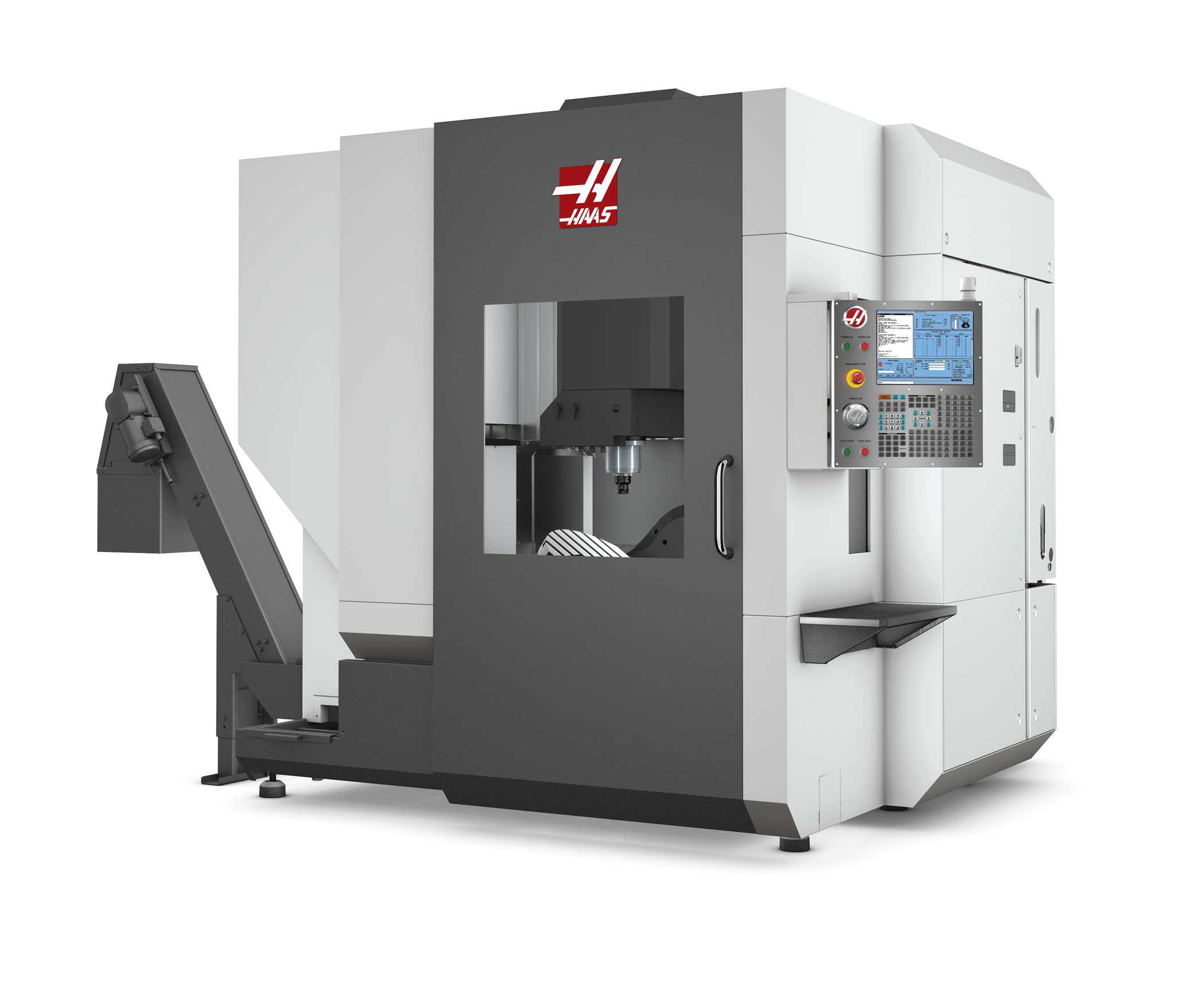

　　这款立式五轴加工中心的三维结构还原，完全围绕车间实际加工场景的落地需求搭建，从安装边界到功能部件的布局，都贴合真实设备的投产使用逻辑。从车间布局的角度看，设备主体采用左右对称的箱式中框结构，左侧集成倾斜式排屑器，排屑口延伸至主机左侧外沿，安装时需预留至少1.2米的排屑器维护与铁屑清运空间，避免与车间物流通道干涉；右侧排布操作面板与电气柜舱门，操作面板采用可旋转悬臂结构，可根据操作人员站位在0-120度范围内调整角度，安装时需预留0.8米的操作站位与面板转动空间，主机正面的防护门采用上下滑动式结构，开门后不额外占用正面纵深空间，适配中小批量精密加工车间的紧凑布局需求。

　　从加工用途来看，该设备主要面向航空航天结构件、精密模具型腔、复杂液压阀体等需要多面联动加工的零件，可在一次装夹的前提下完成五面铣削、钻孔、攻丝、镗孔等多工序加工，减少多次装夹带来的定位误差，这也是其结构设计中采用双轴回转工作台的核心原因——回转工作台集成在主机床身中部，支撑刚性经过强化，可承载较重的异形结构件，配合高速主轴的输出特性，兼顾重切削与精加工的表面质量要求。

　　设计思路上，整体结构采用“床身-立柱-主轴箱”的经典立式机床布局，主轴箱沿立柱导轨做Z向进给，工作台做X、Y向直线进给搭配B、C轴回转，所有运动部件的防护都采用全封闭不锈钢伸缩护板，避免切削液与铁屑进入导轨丝杠副，延长核心传动部件的使用寿命；左侧的排屑器与主机床身的排屑口直接对接，加工产生的铁屑可通过床身内部的冲屑通道直接送入排屑器，无需人工清理床身内部积屑，降低操作人员的劳动强度。操作面板上集成了状态指示灯、急停按钮、手轮与显示屏，所有操作元件的排布都符合人机工程学要求，操作人员站在设备正前方或侧前方都可轻松触达常用按键，无需大幅度移动身体。

　　从外形尺寸的安装边界来看，设备总纵深包含排屑器伸出长度约3.2米，总宽度约2.6米，总高度约3米，安装时需在设备顶部预留至少0.5米的电气布线与散热空间，地面需做至少200mm厚的硬化混凝土地基，预留地脚螺栓安装孔位，避免设备高速运行时产生振动影响加工精度。整体结构的三维建模完全还原了真实设备的部件装配关系，可直接用于cad/cam机床仿真、车间布局规划、加工路径干涉检查等场景，建模时对所有运动部件的行程范围都做了参数化约束，仿真过程中可真实模拟主轴与工作台、夹具、工件之间的相对运动，提前排查加工过程中的碰撞风险，减少实际试切过程中的材料浪费与设备损耗。
