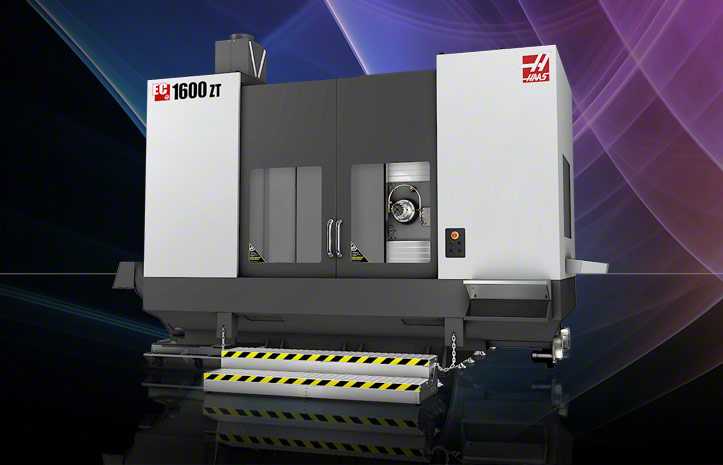

哈斯EC1600ZT卧式加工中心三维结构

　　这款卧式加工中心的三维建模完全还原了实机的结构逻辑，从底座的筋板布局到主轴箱的导轨安装面，每一处细节都对应实际加工场景的刚性需求。在重型机械零部件加工场景中，这类设备主要承担箱体类、大型结构件的铣削、镗孔、钻攻工序，常见于工程机械、风电设备、航空航天结构件的生产车间，可一次装夹完成多面加工，减少多次装夹带来的形位公差累积。

　　建模过程中优先还原了设备的安装边界参数，整机占地尺寸对应车间布局时的预留空间需求，底部的调平垫铁安装位、排屑器的伸出长度、操作门的开启半径都做了精准还原，能直接用于新车间的设备布局仿真，避免后期安装时出现通道预留不足、管线干涉的问题。主轴部分的结构还原了双电机驱动的齿轮传动结构，可输出大扭矩满足重切削需求，刀库的换刀机械手行程、刀位排布都对应实际换刀路径，做产线仿真时可直接验证换刀动作是否与周边工装、夹具产生干涉。

　　设备的防护结构设计也在模型中完整体现，前部的双开防护门带有观察窗，对应加工时的防飞溅需求，底部的阶梯式踏板带有防滑齿纹和警示标识，符合车间安全操作规范，顶部的排屑槽走向、切削液管路的排布都还原了实机的布局，做数字化孪生场景搭建时可直接复用这些结构做流体仿真、排屑路径验证。主轴端面到工作台面的距离、X/Y/Z轴的行程极限位置都做了参数化还原，在做夹具设计、工件装夹方案验证时，可直接导入工件模型模拟加工全行程，提前预判超程、碰撞风险。

　　从设计思路来看，这款设备的结构采用了对称式筋板布局的底座，配合箱中箱结构的主轴箱，能在重切削时减少振动，保证加工精度，模型中还原了导轨的安装基准面、丝杠的支撑座结构，可用于机床改造、附件加装时的结构校核，比如加装第四轴转台、增加主轴测头时，可直接在模型上确认安装空间、螺栓孔位是否匹配，减少现场测绘的工作量。操作面板的安装位置、悬挂臂的转动行程也做了还原，可用于人机工程仿真，验证操作人员在不同工位操作时的视野可达性、操作便捷性，为产线的工位布局优化提供参考。
