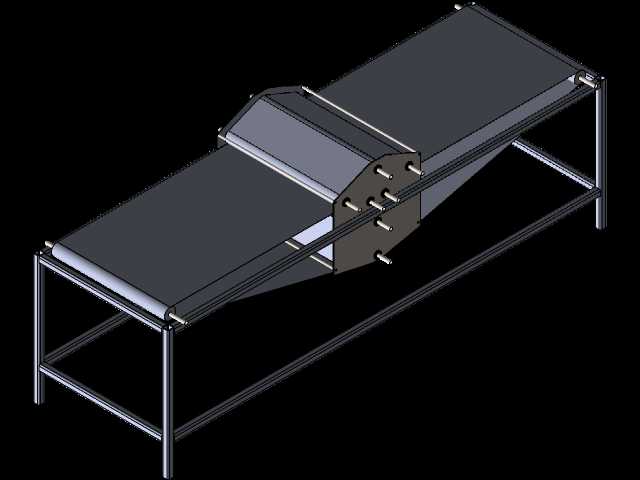

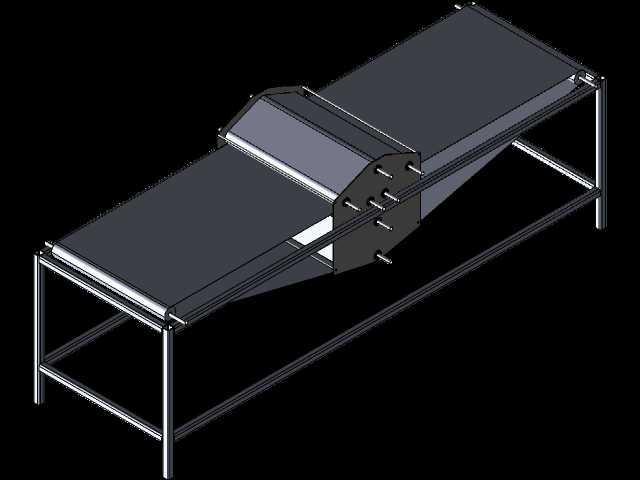

纺织面料连续压延加工设备结构设计

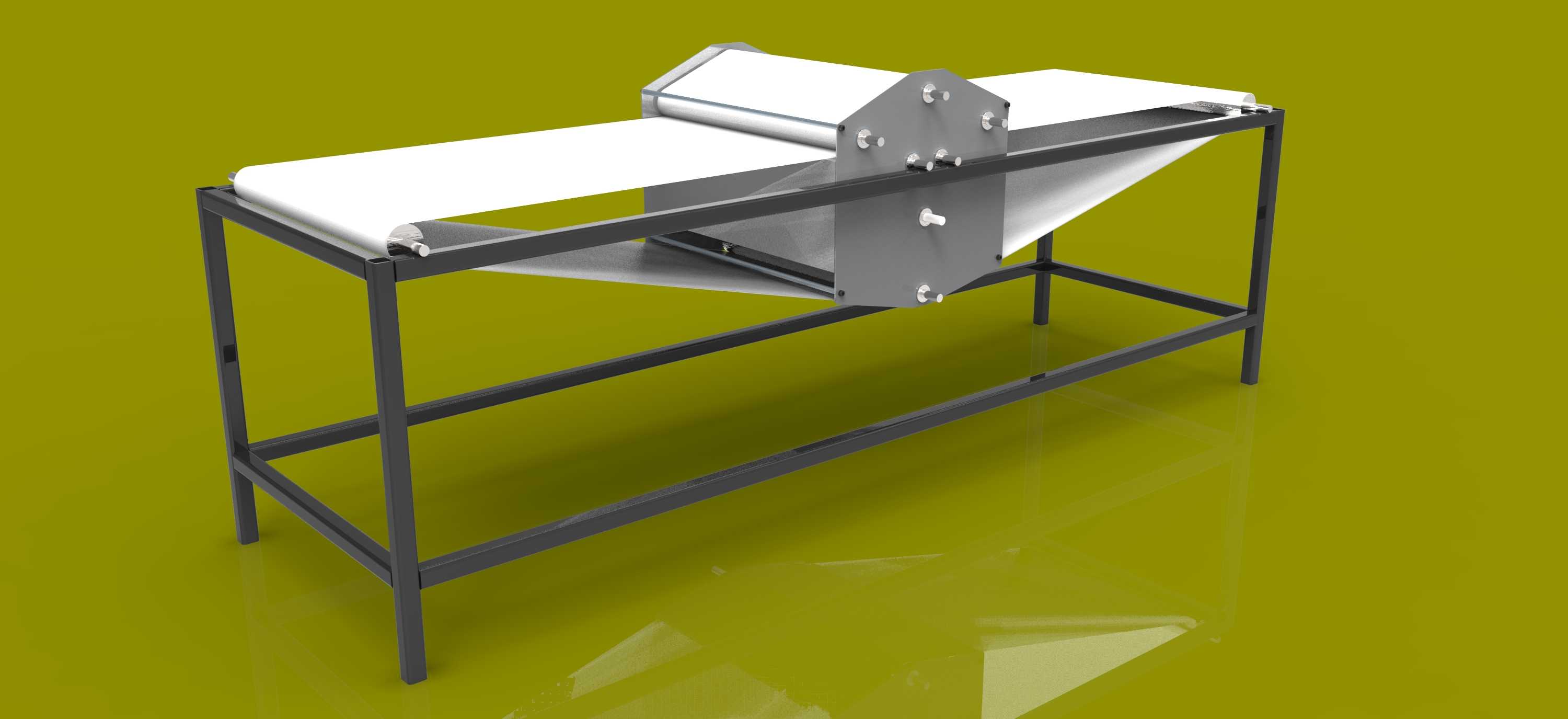

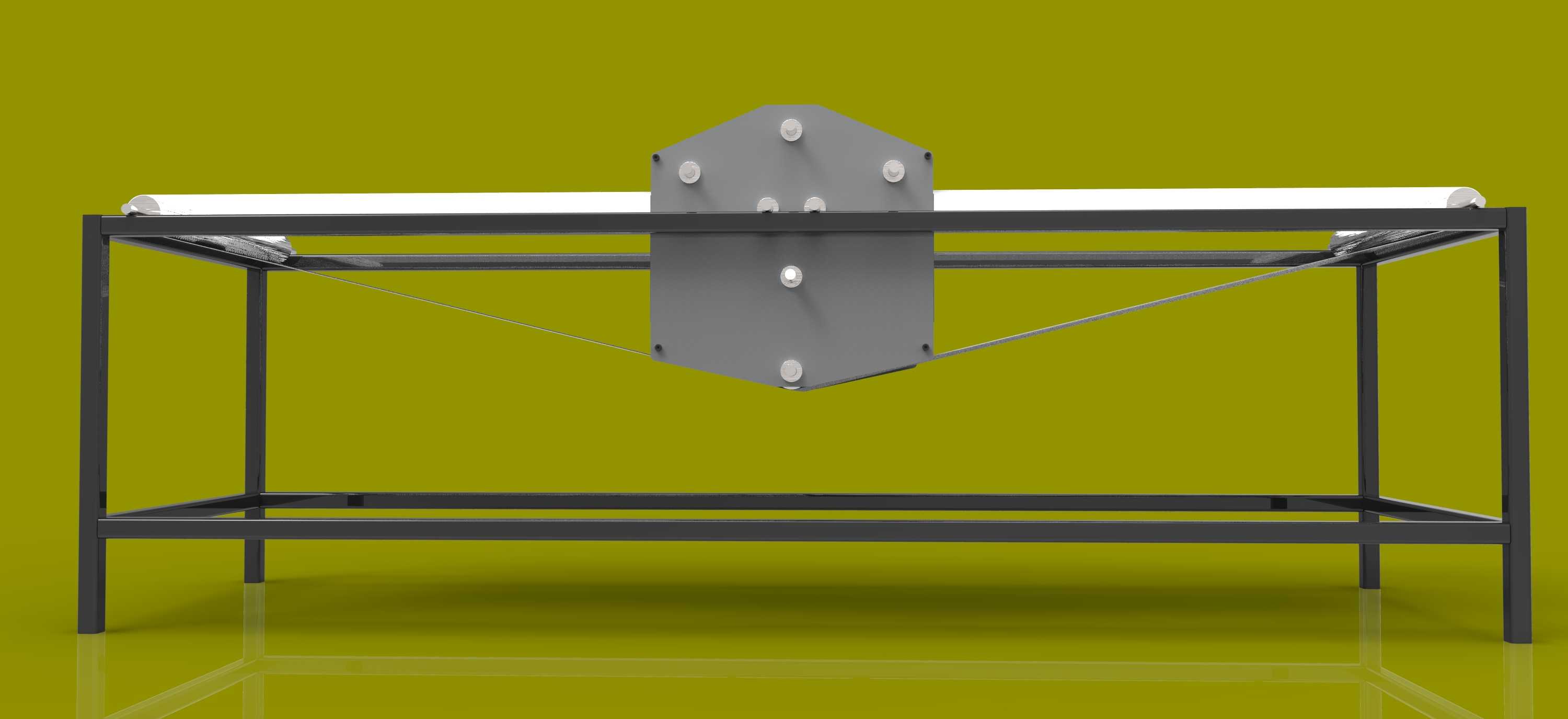

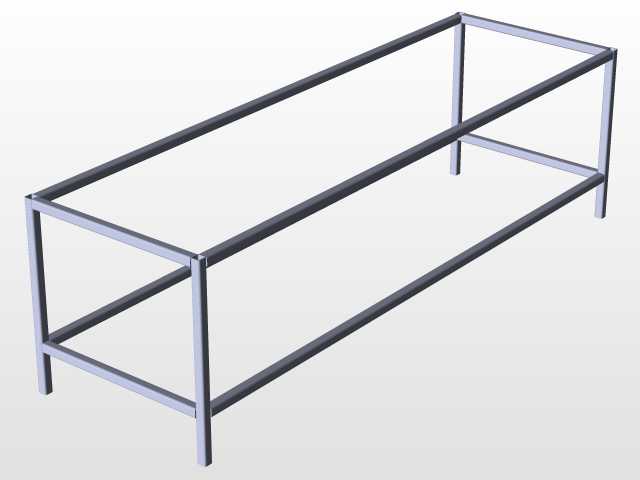

　　该设备主要面向纺织面料后整理工序中的压延作业场景，可适配平幅织物的连续化辊压加工需求，在纺织染整生产线中承担面料平整度调整、厚度均匀化、表面光泽度优化的核心功能，能够对接前道退煮漂、染色工序的出料端，也可独立设置于面料检验、卷绕工序之前，适配棉、化纤、混纺等多种平幅纺织面料的加工需求。设备整体采用方管焊接成型的框架式机架作为承载基础，机架底部设置水平可调支撑脚，可适配车间地面的平整度偏差，安装时需预留前后各1.2米的操作维护空间，左右两侧预留0.8米的检修通道，设备主体宽度适配常规1.8米幅宽的面料加工需求，整体长度约2.4米，高度约1.1米，可匹配常规纺织车间的设备布局高度要求。核心压延辊组采用水平对置式安装结构，

　　上辊为主动压合辊，下辊配合输送皮带形成连续压合面，辊组两端设置间隙调节机构，可根据不同面料的厚度、加工工艺要求调整压合间隙，调节范围覆盖0.1mm至2mm，满足从薄型化纤面料到中厚型棉麻面料的压延加工需求。输送机构采用环形平皮带作为面料承载载体，皮带张紧机构设置于机架两端的辊轴安装座处，可通过调节螺栓调整皮带张紧度，避免运行过程中出现皮带跑偏、打滑问题，皮带运行速度可通过配套传动系统实现无级调节，适配不同加工节拍的生产线联动需求。设备中部设置的导向折布结构，可在面料完成首次压延后实现面料的平稳转向输送，避免面料在输送过程中出现褶皱、跑偏问题，导向板采用光滑不锈钢板材制作，表面粗糙度控制在Ra0.8以下，减少面料输送过程中的摩擦阻力，

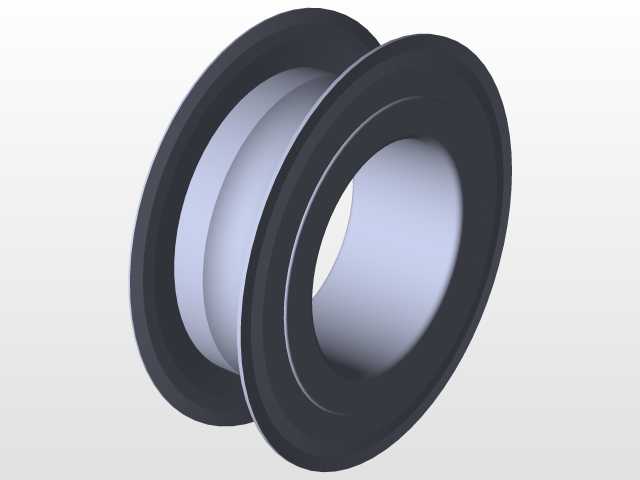

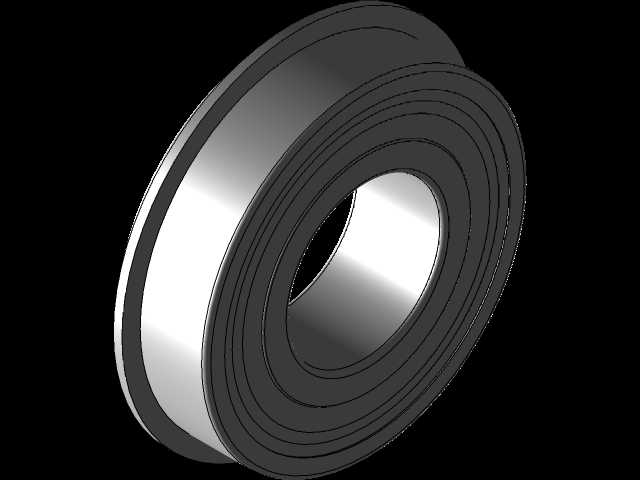

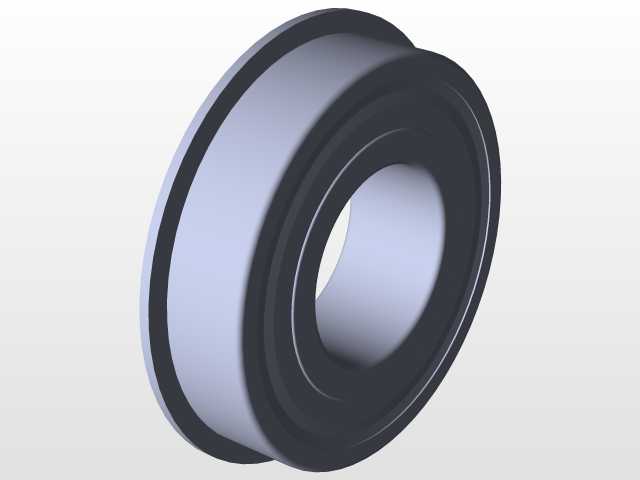

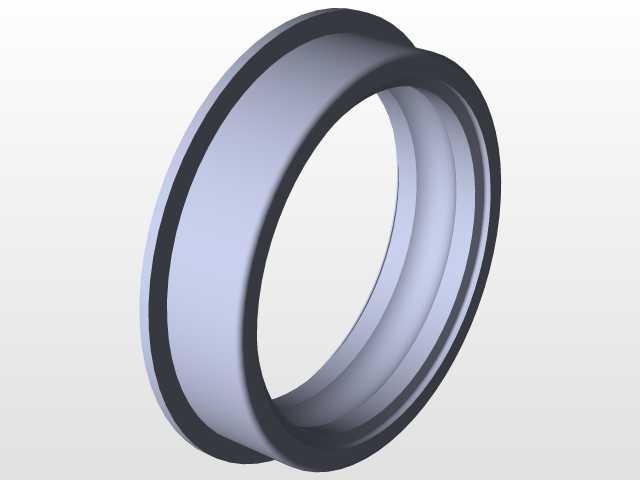

　　避免勾丝、擦伤面料表面。整体结构设计优先考虑拆装维护便利性，压延辊组的安装座采用螺栓快拆结构，可在无需整体拆解机架的前提下完成辊面清洁、轴承更换等日常维护作业，机架表面采用喷塑防锈处理，适配纺织车间高湿度、多纤维飞絮的作业环境，所有转动部位均设置密封防护结构，避免纤维飞絮进入轴承部位造成磨损卡滞。在结构受力设计上，机架的方管选型经过载荷校核，可承受压延辊组加压过程中的最大反作用力，避免长期运行过程中出现机架变形、辊组平行度偏差问题，保障压延后面料的厚度均匀性控制在工艺允许范围内。
