工业厂房钢结构桁架支撑体系设计方案

项目分类:通用机械零部件 发布时间:2021-12-29 ID:475562
  • 工业厂房钢结构桁架支撑体系设计方案
  • 工业厂房钢结构桁架支撑体系设计方案
  • 工业厂房钢结构桁架支撑体系设计方案
  • 工业厂房钢结构桁架支撑体系设计方案

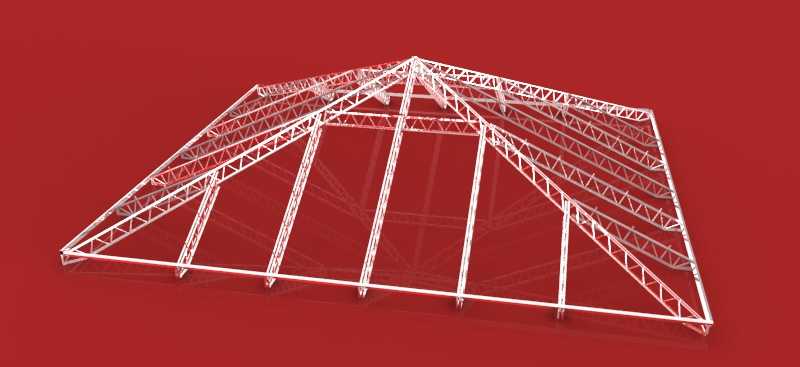

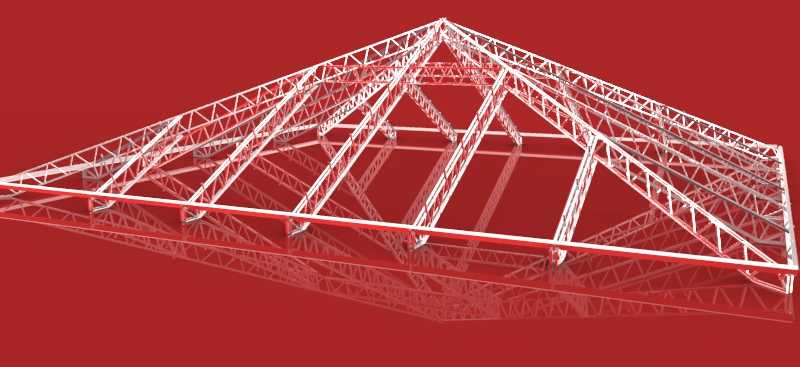

  这套钢结构桁架支撑体系的三维建模,核心围绕大跨度工业厂房的屋面承重需求展开,建模过程中优先还原了现场安装的实际边界条件,所有杆件的连接节点都按照现场焊接与螺栓拼接的实际工艺做了细节处理,没有做脱离施工实际的理想化简化。从应用场景来看,这类桁架结构多用于单层大跨度工业厂房、大型仓储库房的屋面承重体系,也可适配大型设备检修平台的架空支撑结构,相比传统实腹式钢梁,桁架结构通过杆件的轴向受力传递荷载,能在相同用钢量下实现更大的跨越跨度,有效减少厂房内部的承重柱数量,释放车间内部的可用作业空间,适配大型生产设备排布、重型物料周转的场地需求。

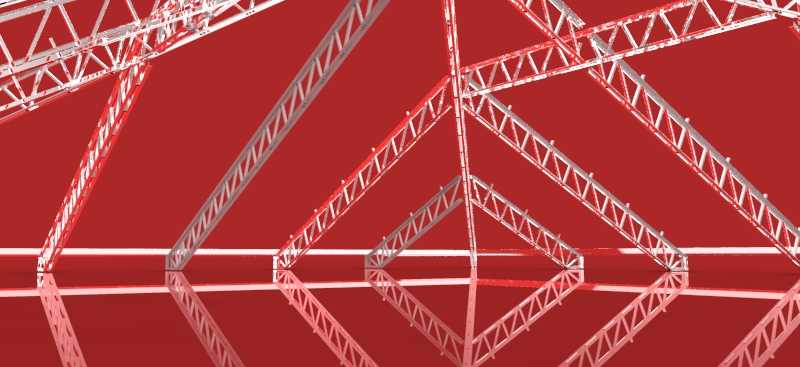

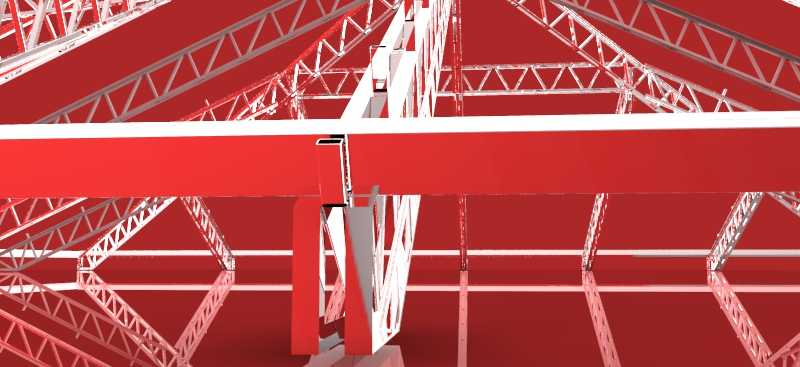

  设计思路上,建模初期先根据常规18-24米跨度厂房的屋面荷载取值做杆件选型,主桁架的上下弦杆采用等边角钢拼接,腹杆根据受力位置的不同区分截面规格,跨中受拉区域的腹杆适当减小截面,支座附近受压区域的腹杆加密排布并增大截面,避免局部失稳。所有杆件的相贯线切口都在模型里做了精准拟合,现场施工时可以直接参照模型的节点角度下料,减少现场切割调整的工作量,降低安装误差。模型里特意还原了桁架与屋面檩条的连接支座、桁架与下部承重柱的预埋连接节点,每个连接点位的螺栓孔位、加劲肋的焊接位置都做了明确呈现,避免施工阶段出现连接件错位的问题。

  从安装边界来看,单榀桁架的分段长度按照常规公路运输的限界要求做了拆分,每段重量控制在现场常规8吨汽车吊的吊装作业半径覆盖范围内,不需要额外调用大吨位起重设备就能完成吊装作业。桁架的起拱值按照跨度的1/500做了预设,建模时直接在几何形态里体现了起拱弧度,避免屋面安装后出现下挠积水的问题。上下弦杆的节点板尺寸都考虑了现场焊接的操作空间,相邻杆件的焊缝间距满足钢结构施工规范的最小距离要求,不会出现焊缝过近导致的应力集中问题。

  实际使用过程中,这套桁架体系除了承受屋面的恒载与活载,还预留了屋面通风设备、消防管线、照明线路的挂载点位,模型里对应的挂载位置都做了局部加劲处理,后期加装附属设备时不需要额外对主桁架做打孔加固,避免破坏主结构的受力完整性。从结构受力特性来看,所有杆件均为二力杆,受力传递路径清晰,荷载从屋面檩条传递到桁架上弦节点,再通过腹杆传递到下弦支座,最终传导到下部承重柱与基础,整个传力路径没有多余的受力转换环节,结构冗余度控制在合理区间,既不会因为冗余度过低导致局部杆件失效后整体垮塌,也不会因为冗余度过高造成钢材浪费。

  建模过程中还特意考虑了钢结构防腐涂装的施工便利性,所有杆件的排布都预留了喷枪作业的操作空间,不会出现杆件间隙过小导致涂装不到位的死角,后期维护时也能方便人员对节点位置做锈蚀检查与补涂作业。针对北方地区的屋面雪载、南方地区的台风风载,模型里的杆件截面选型都预留了足够的安全余量,不同区域使用时只需要调整局部腹杆的截面规格,不需要改动整体的桁架排布逻辑,能快速适配不同地区的荷载设计要求。桁架之间的水平支撑、垂直支撑的连接点位也在模型里做了对应预留,现场安装时可以直接在对应节点拼装支撑构件,快速形成稳定的空间结构体系,避免单榀桁架在吊装过程中出现侧向失稳的问题。
