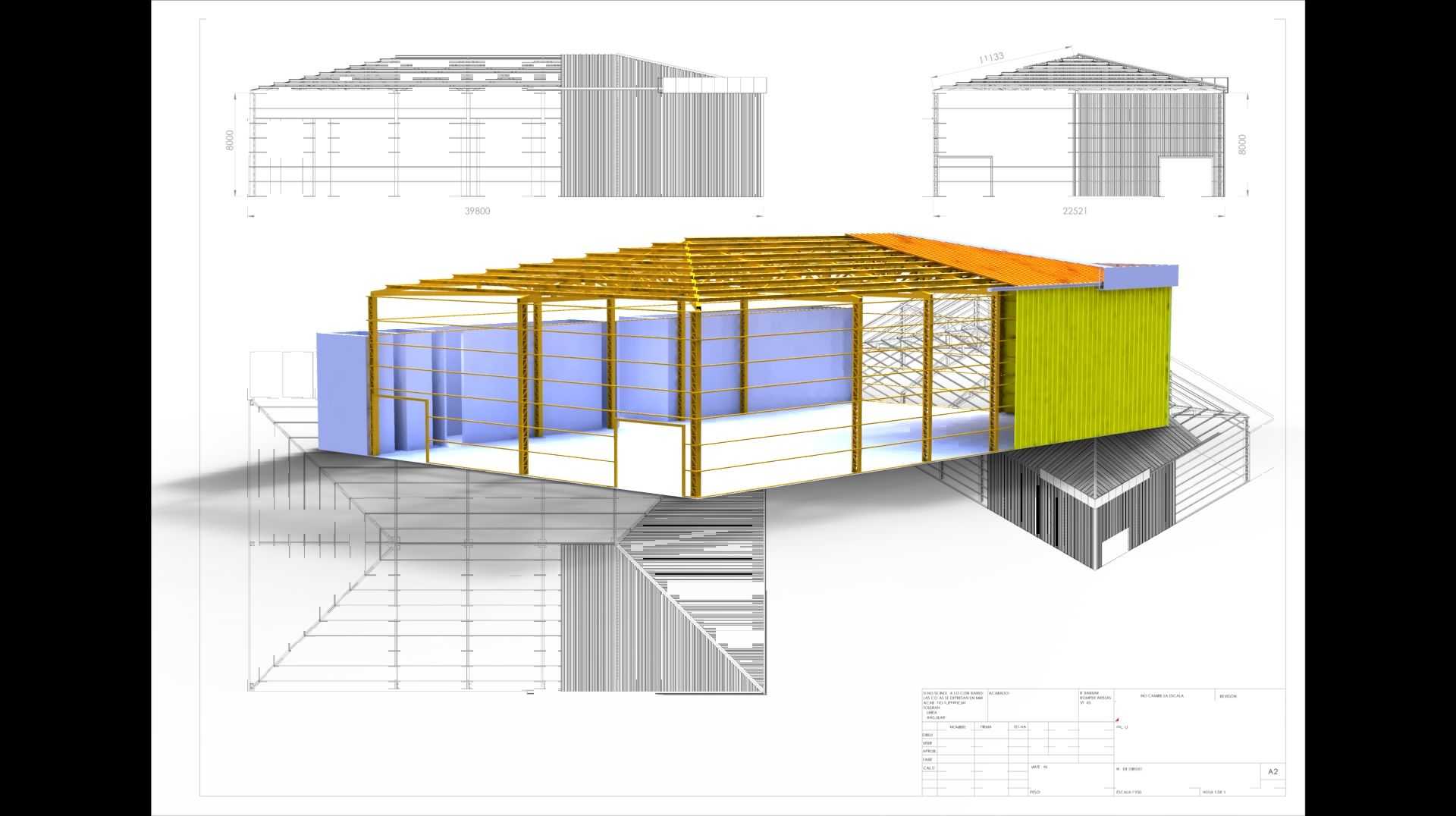

大跨度钢结构场馆承重框架结构设计

　　这套钢结构框架主要面向室内体育场馆的主体承重场景设计，区别于普通民用建筑的钢构体系，其核心要兼顾大跨度无遮挡空间需求、屋面荷载传递效率以及现场拼装的施工便利性，日常使用中需要承载屋面围护结构自重、区域积雪荷载、顶部悬挂的照明及音响设备荷载，同时还要适配场馆内部不同运动项目的空间净高要求，避免结构立柱侵占运动场地的有效使用面积。

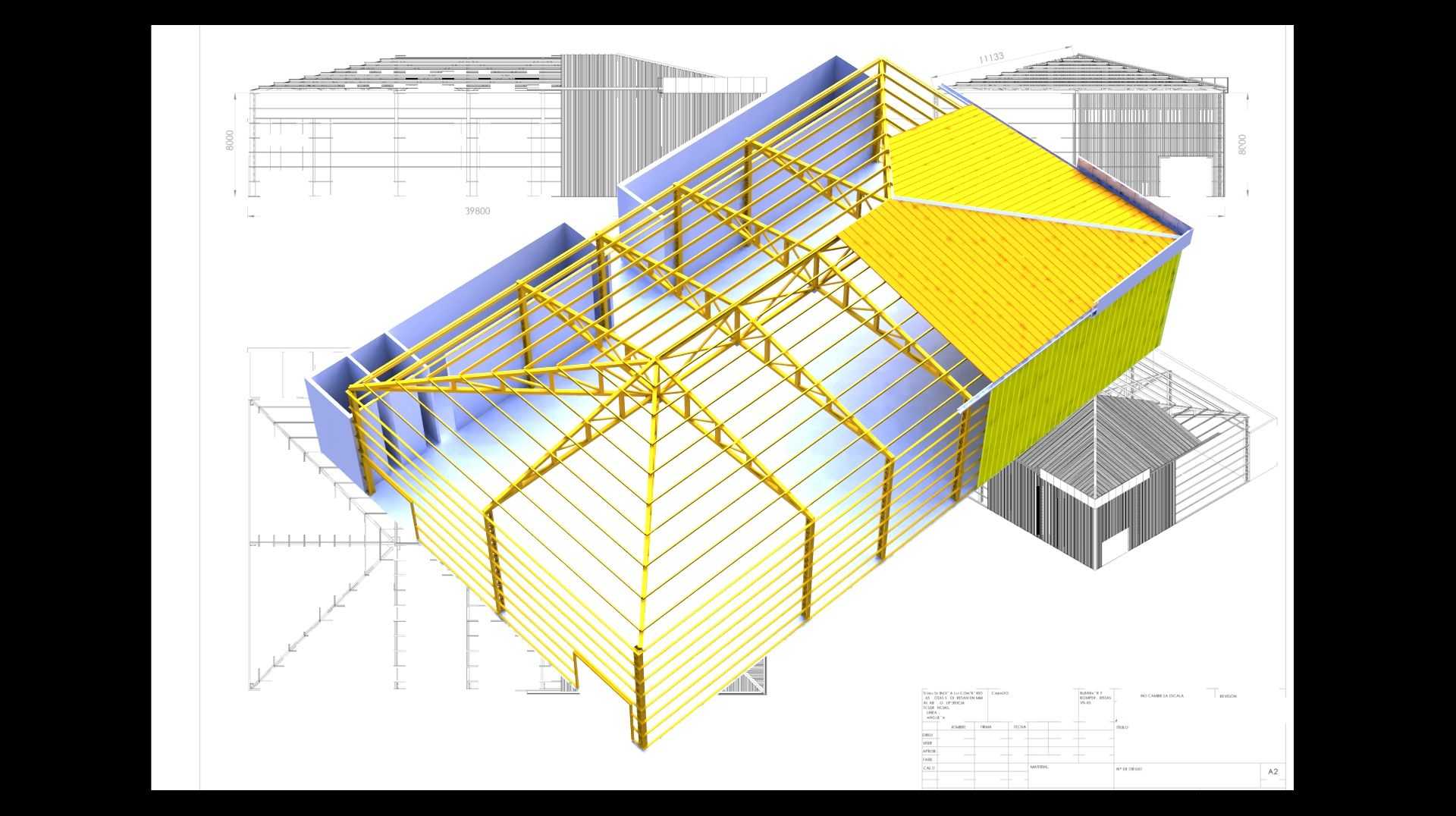

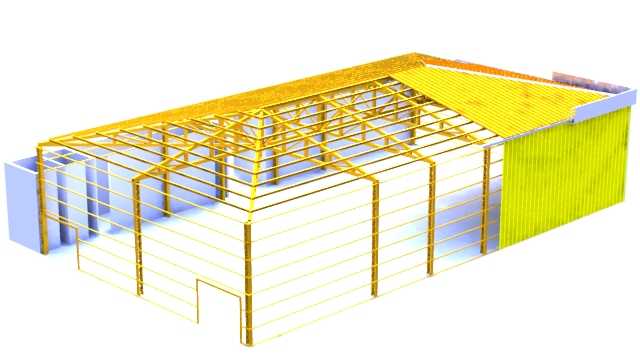

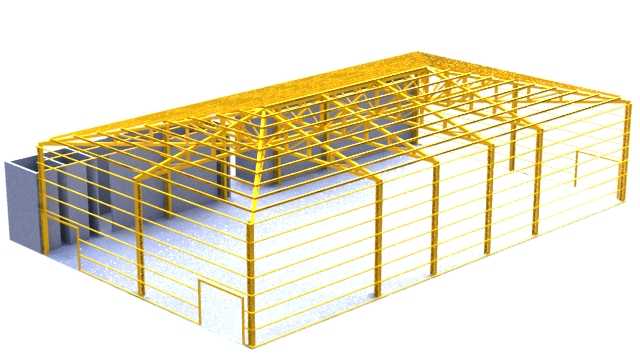

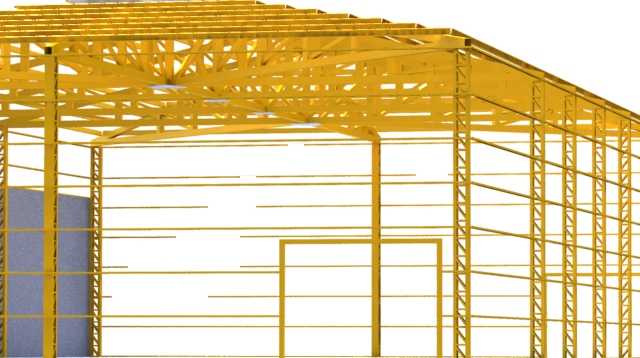

　　从结构传力逻辑来看，整个框架采用柱-桁架-系杆的组合传力路径，竖向承重的钢柱沿场馆外围及内部合理点位排布，柱距经过反复核算，既保证单根立柱的承重冗余量控制在合理区间，也避免立柱过密导致内部空间被分割；屋面部分采用三角形截面的空间桁架结构，相比普通H型钢梁，桁架结构通过上下弦杆与腹杆的组合，能在相同用钢量下获得更大的跨越能力，适配体育场馆动辄数十米的无柱跨度需求，桁架的腹杆排布经过受力优化，在弯矩较大的跨中区域加密腹杆密度，在靠近支座的剪力集中区域调整腹杆角度，让每一段型钢的材料性能都能得到充分发挥，减少无效用钢量。

　　设计过程中首先要明确安装边界条件，场馆的场地长宽尺寸决定了主桁架的单段长度，考虑到公路运输的限界要求，单段桁架长度控制在常规运输车辆可承载的范围内，现场通过高强螺栓拼接成完整跨度的桁架单元，避免现场焊接带来的变形控制难题；钢柱的底部采用预埋地脚螺栓的连接方式，柱脚设计为刚接节点，能有效传递竖向荷载与水平方向的风荷载、地震作用，柱顶与桁架的连接节点设置加劲肋，分散桁架端部的集中反力，避免节点区域出现应力集中导致的局部变形。

　　横向的系杆与水平支撑布置在桁架上下弦平面内，形成稳定的空间受力体系，避免单榀桁架出现侧向失稳的问题，同时在柱间设置交叉支撑，提升整个结构的纵向抗侧刚度，应对场馆使用过程中可能出现的水平冲击力，比如悬挂设备的振动、极端天气下的阵风荷载等。所有型钢构件的截面选型都经过受力验算，主承重柱采用焊接H型钢，截面高度根据柱高与承重荷载匹配，桁架弦杆采用等边角钢组合截面，腹杆根据受力大小分别采用不等边角钢或圆钢，在保证结构强度、刚度、稳定性满足规范要求的前提下，尽可能控制整体用钢量，降低项目的材料成本。

　　现场安装阶段的工序适配也在设计阶段做了充分考虑，所有构件的连接孔位都在工厂预制完成，现场不需要二次打孔，构件编号清晰，拼装顺序遵循从柱到梁、从主桁架到次结构的逻辑，吊装单元的重量控制在常规工程起重设备的额定起重量范围内，不需要额外调用超大吨位起重设备，降低施工环节的成本与难度。另外，结构的净高控制也做了精细化核算，桁架的跨中起拱值根据跨度与荷载计算确定，抵消使用阶段的竖向挠度，保证场馆内部的运动净空高度符合相关体育场地的设计规范，不会因为结构下挠导致净空不足影响场地使用。整个钢框架的防腐处理也预留了施工余量，构件出厂前完成除锈与底漆涂装，现场拼装完成后补涂面漆，适配室内场馆的使用环境，延长结构的整体使用寿命。
