双罐体组合式户外储水钢架结构

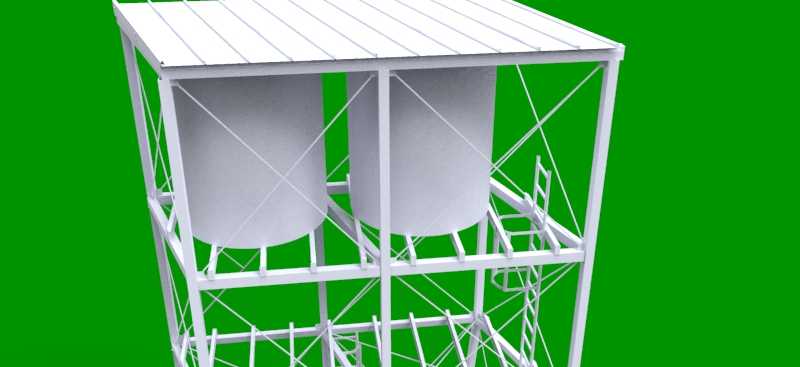

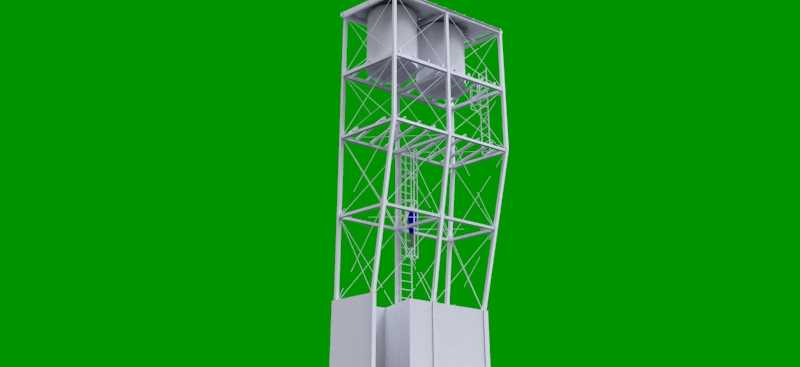

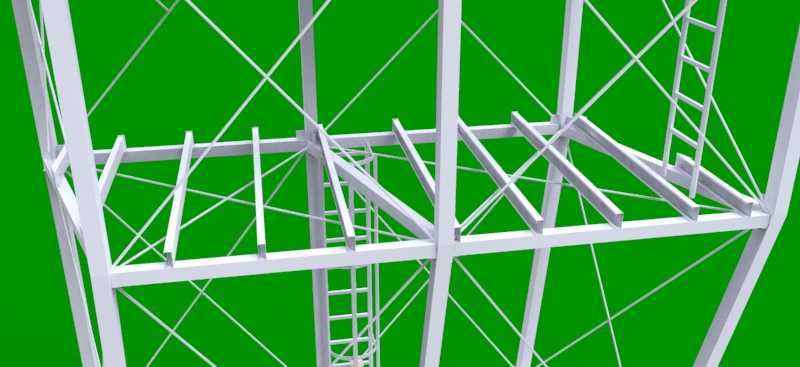

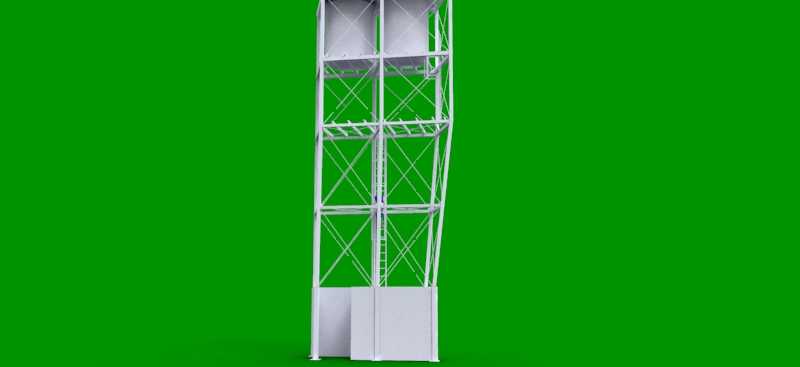

　　这套双罐体立式储水结构，主要面向厂区集中供水、小型工程临时储水、山区村落集中蓄水这类需要高位储水靠重力自流供水的场景，区别于地埋式储水设施，高位架设的结构不需要额外配置增压泵就能实现稳定的出水压力，在供电不稳定的野外作业点、临时施工营地实用性很强。从结构设计逻辑来看，整套设施采用上下分层的钢架承载体系，下层预留了足够的管路安装、阀门操作与日常检修空间，作业人员可以在下层框架内完成进出水管接驳、液位计安装、排污阀操作等常规维护工作，不需要额外搭建检修操作平台。上层为双罐体承载区，两个圆柱形储水罐体并排布置，单罐体的支撑梁采用交叉斜拉筋做结构加强，抵消罐体满水状态下的侧向倾覆力矩，即使在沿海阵风荷载较大的区域，只要基础锚固符合要求，

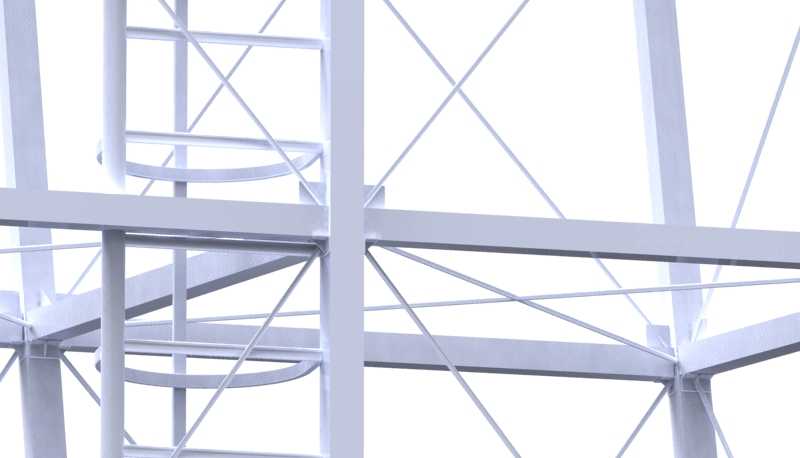

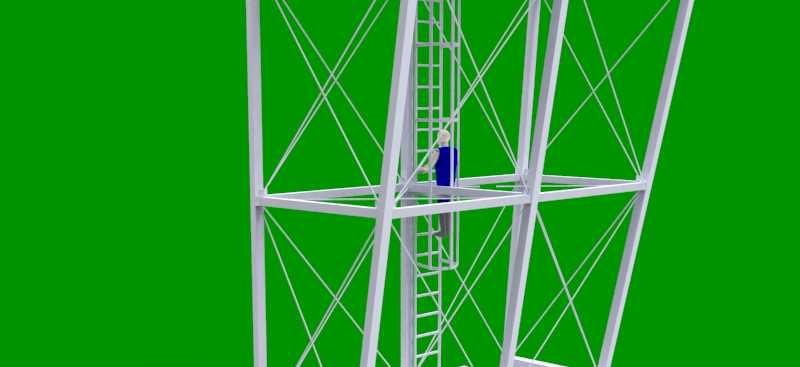

　　整套结构不会出现罐体偏移、框架失稳的问题。框架侧面集成了直爬梯结构，爬梯踏步做了防滑凸起设计，爬梯与主框架之间采用满焊连接，每间隔一段距离设置护笼支撑点，方便后期加装安全护笼，满足高空作业的安全规范要求。顶部的坡式防雨顶盖采用压型板材拼接，顶盖边缘超出罐体上沿一定距离，既能避免雨水直接灌入罐体造成水质污染，也能减少阳光直射罐体，降低夏季罐体内储水升温滋生藻类的概率，顶盖的檩条直接固定在框架顶部的横梁上，不需要在罐体上额外焊接固定点，避免了罐体壁板焊接应力造成的渗漏隐患。从安装边界来看，整套结构的占地面积控制在常规高位储水设施的合理区间，底部框架的地脚螺栓孔位按照常规混凝土独立基础的布置间距设计，

　　现场施工时只需要按照预设的孔位浇筑预埋螺栓，就能完成整套结构的快速吊装就位，不需要在现场做大量的焊接调整工作。罐体的进出水口统一预留到罐体下部靠近框架内侧的位置，管路排布可以顺着框架立柱走线，用管卡固定在立柱上，既美观也能避免外部碰撞造成管路损坏。在结构受力计算层面，框架的主立柱采用等截面型钢，根据双罐体满水总重量做了抗弯截面模量校核，斜拉筋的布置角度经过优化，既能最大化提升框架的整体抗扭刚度，也不会过多遮挡罐体的检修空间，罐体底部的支撑环梁与罐体底部的封头弧度完全贴合，避免罐体局部应力集中造成的罐体变形。日常使用过程中，两个罐体可以独立运行，当其中一个罐体需要清洗检修时，可以关闭对应罐体的进出水阀门，另一个罐体依然可以正常供水，

　　不会出现全线停水的问题，相比单罐体储水结构，供水可靠性提升明显。框架的所有钢结构件在出厂前都做了除锈防腐处理，适合户外长期露天使用，即使在潮湿多雨的区域，也能保证足够的结构使用寿命。罐体顶部预留了检修人孔与通气孔位置，人孔位置刚好对应顶盖预留的检修口，检修人员可以通过爬梯到达顶层平台后，直接开启人孔进入罐体内部做清洁、检修作业，不需要额外拆卸顶盖结构。整套结构的设计没有冗余的装饰性构件，所有结构件都承担对应的受力或功能作用，从建模层面来看，所有型材的交接位置都做了贴合处理，焊缝位置的预留符合实际焊接工艺要求，没有出现构件干涉、无法落地加工的问题，不管是用于结构方案展示、施工交底，还是直接提取构件清单做生产下料，都能直接适配实际工程需求。
