工业厂房垂直升降隔断断头台门结构

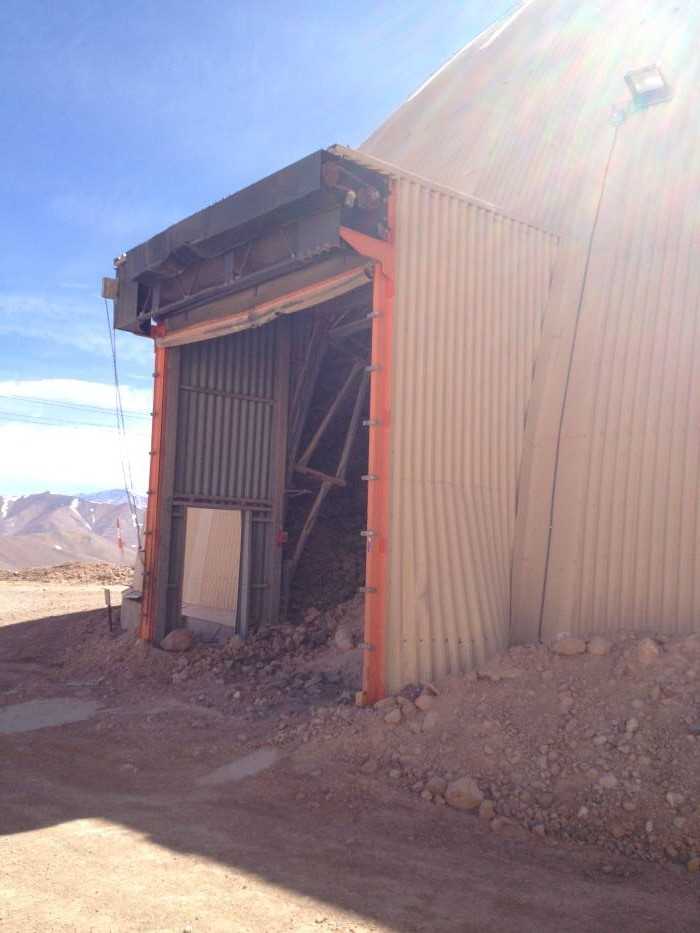

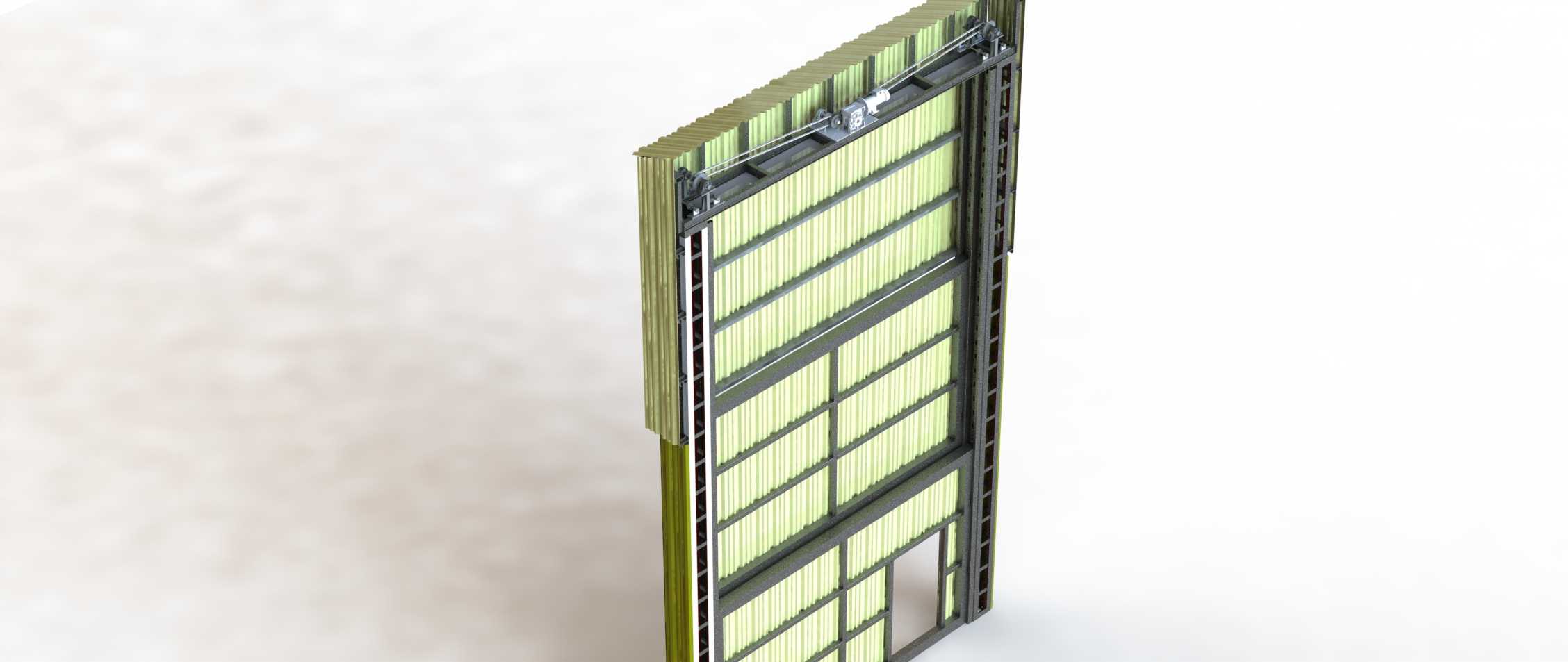

　　这类垂直升降的断头台门结构，多应用在大型工业厂房的分区隔断、物流通道的高位管控场景，区别于常规平开门、卷帘门的结构形式，其采用整扇门板沿垂直导轨上下滑移的运行逻辑，可实现大跨度门洞的完全封闭与全开通行，尤其适配需要频繁通行大型吊装设备、超高物料的厂区内部通道，也可用于车间内不同功能区块的物理隔断，兼顾区域分隔与大尺寸通行需求。从结构设计逻辑来看，门板主体采用多段夹芯板材拼接而成，外层为波纹金属面板，内部填充轻质刚性芯材，在保证门板整体平面刚度的同时控制整体自重，降低升降驱动机构的负载要求。门板两侧嵌入竖向布置的C型导轨槽内，导轨通过膨胀螺栓与两侧建筑结构柱固定，导轨槽内设置耐磨尼龙滑块，与门板侧边的导向块配合，

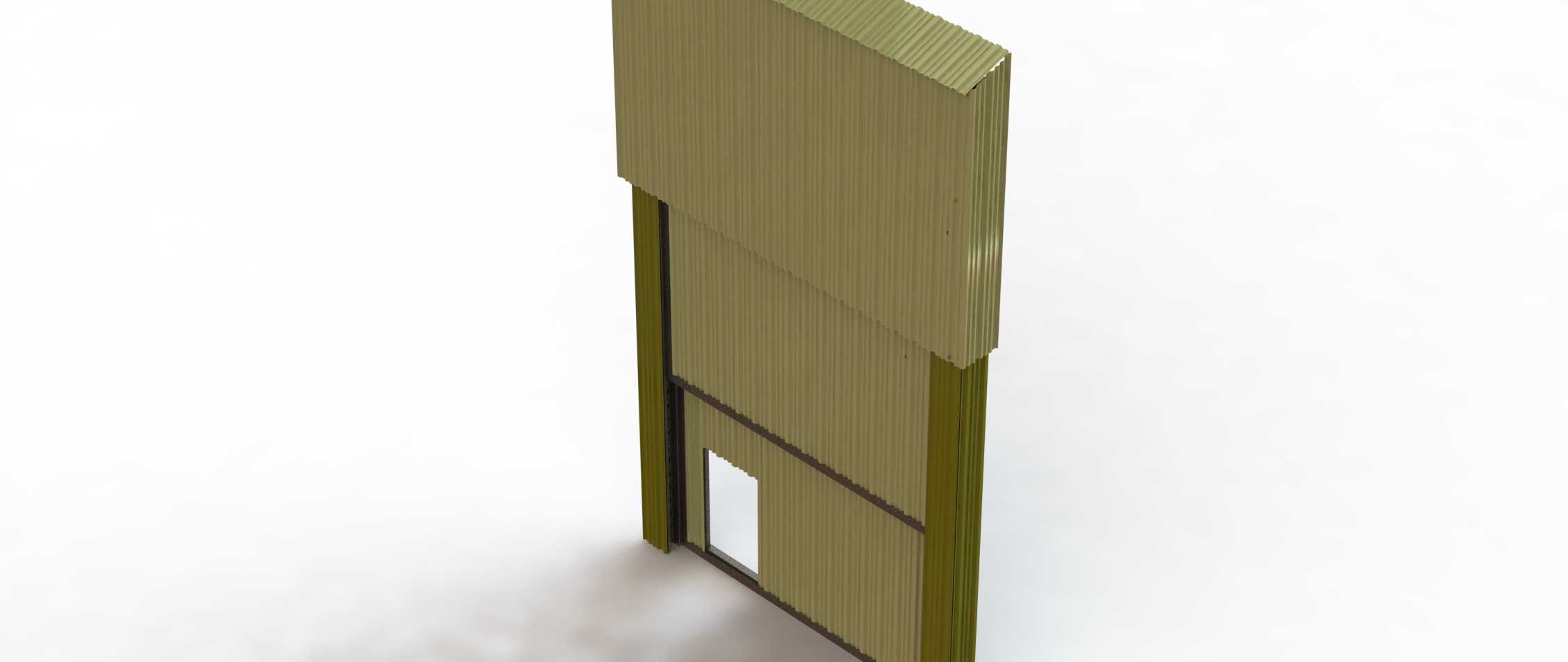

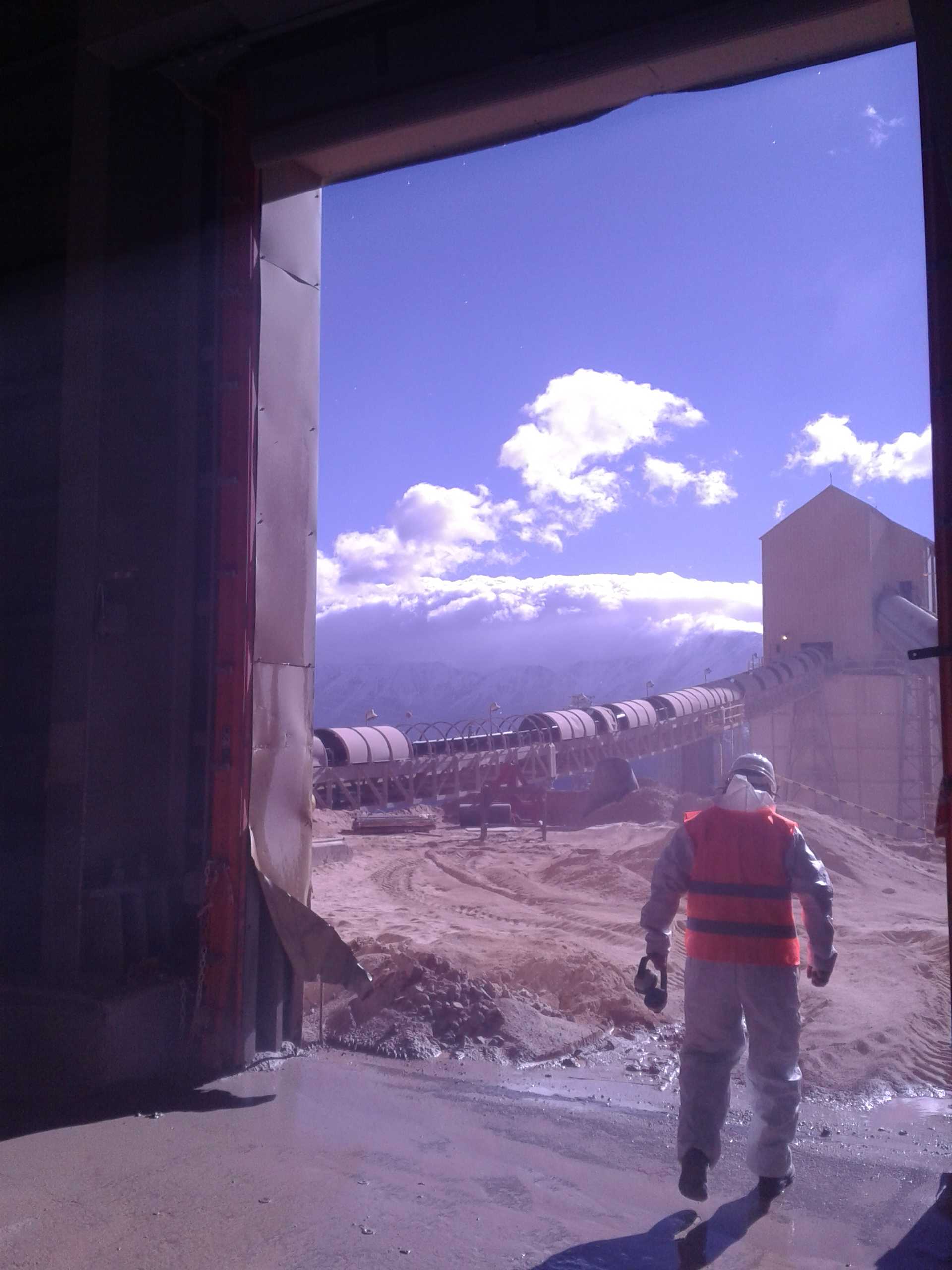

　　限制门板运行过程中的前后、左右窜动，保证升降过程的运行平顺性，避免门板卡滞或脱轨。门板下部预留了常规人行通行的小门洞口，日常人员通行无需提升整扇大门，仅通过下部小门即可完成通行，大幅降低日常使用的能耗与操作频次，只有当需要通行超高设备、大件物料时，才将整扇门板沿导轨提升至门洞上方的收纳区域，完全释放门洞的通行空间。设计过程中需要重点考量安装边界的尺寸匹配，首先要确认门洞的净宽与净高参数，门板的外形尺寸需要在门洞净尺寸基础上，四周预留足够的搭接余量，左右两侧与导轨的配合间隙控制在3-5mm，既保证滑动顺畅，又避免间隙过大导致隔断密封性能不足；顶部需要预留足够的门板收纳空间，收纳段的高度需要匹配门板完全升起后的总高度，

　　避免门板升顶后与上部结构发生干涉。导轨的安装垂直度需要严格控制，全程垂直度偏差不超过1/1000，防止门板升降过程中出现偏载卡滞。门板的分块拼接位置需要设置加强筋，避免大尺寸门板长期运行出现平面变形，拼接缝处设置密封胶条，降低不同区域之间的粉尘、气流串流。驱动端的布置可根据现场实际条件选择顶部曳引或者侧部链传动的形式，无论采用哪种驱动形式，都需要在门板底部设置安全缓冲条与防坠锁止机构，一旦出现升降过程中的意外断绳、驱动失效情况，锁止机构可瞬间卡入导轨上的限位齿槽，避免门板坠落引发安全事故。下部人行小门的位置需要设置互锁机构，当整扇大门处于升降运行状态时，小门无法开启，同时小门开启状态下，大门的升降驱动回路处于断开状态，

　　避免误操作引发安全隐患。门板表面的波纹结构除了提升板材自身刚度外，也可减少大面积平面板材的风振效应，尤其在厂房内部存在通风气流、压差的场景下，可降低门板运行过程中的振动与噪音。导轨与建筑结构的连接点需要根据建筑墙体的材质选择对应的固定件，混凝土结构采用膨胀螺栓固定，钢结构柱体则采用焊接连接板或者抱箍固定的形式，保证每个连接点的抗剪强度满足门板满载运行时的载荷要求。
