立式锥底储料仓工业存储设备结构

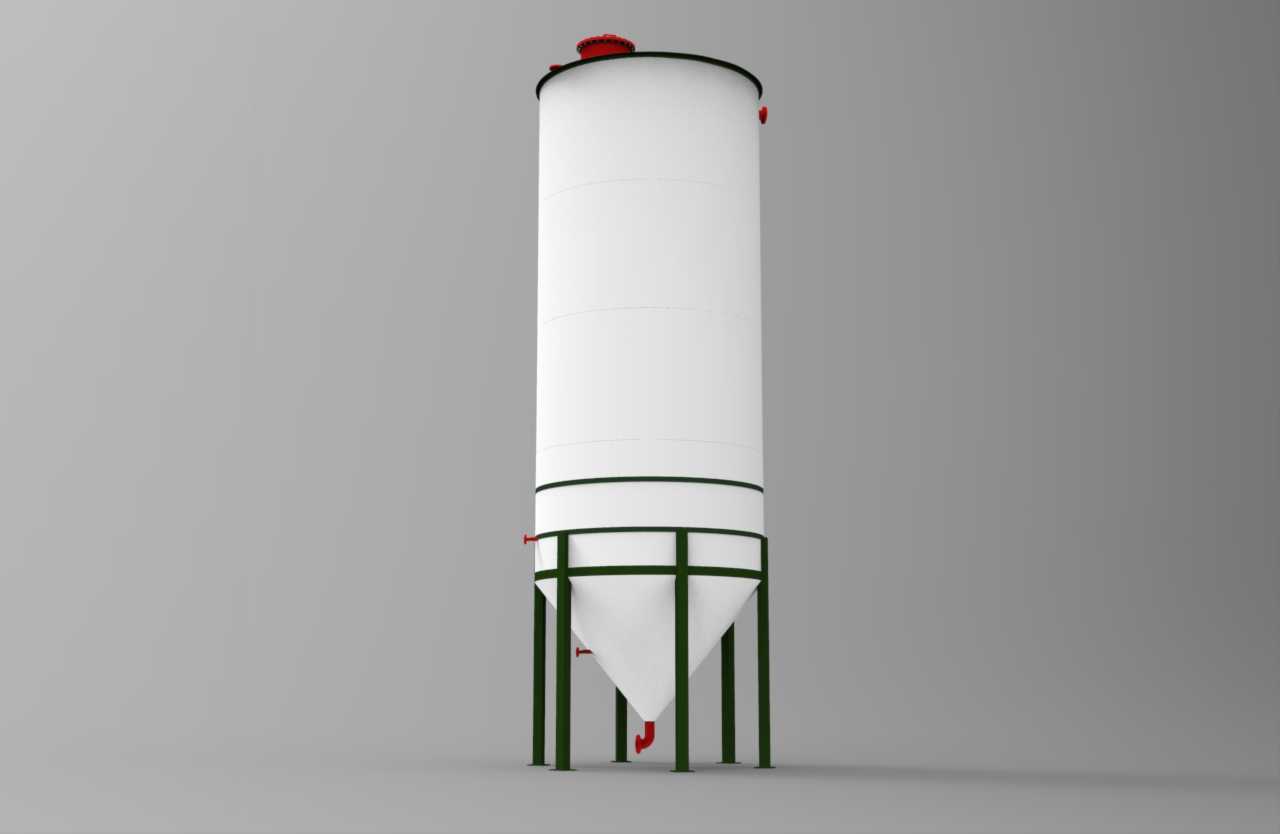

　　在粉体加工、粮油仓储、建材生产以及化工原料中转的车间布局里，这类立式锥底储料仓是衔接上游物料输送与下游定量给料的核心中转单元，很多刚接触产线布局的设计人员容易忽略料仓锥角与物料安息角的匹配关系，最后做出来的设备投用后频繁出现架桥、堵料的问题，反而拖慢整条产线的运转效率。从结构设计逻辑来看，这个储料仓采用直筒段加锥底的组合形态，直筒段主要承担大容量物料存储的功能，长径比控制在合理区间，既不会因为筒身过高导致物料对底部出料口的垂直压力过大，也不会因为筒身过粗造成占地面积浪费，适配多数中小型车间的室内安装高度要求，安装时需要注意顶部进料口要和上游的气力输送管道或者螺旋输送机出料端做软连接，

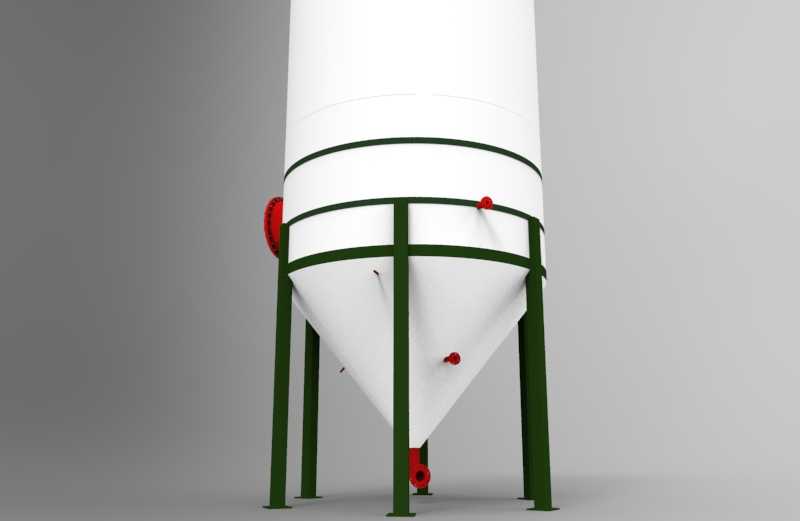

　　避免设备运行时的振动传递到输送管路造成接口松动漏料。锥段的角度设计是整个料仓的核心，针对常见的粉状、小颗粒状物料，锥段内壁倾斜角度要比对应物料的安息角大5到8度，保证物料依靠自身重力就能顺畅滑落到出料口，不需要额外加装破拱装置就能满足多数流动性较好物料的出料需求，如果后续要存储流动性差的超细粉料，也可以在锥段外壁预留振动器的安装位，不用改动主体结构就能完成功能升级。外部的支撑框架采用多根立式支腿搭配环形抱箍的结构，支腿均匀分布在锥段与直筒段衔接的受力位置，环形抱箍紧紧贴合筒身外壁，把筒身装满物料后的总载荷均匀传递到每根支腿上，再通过支腿底部的安装板传递到地面的预埋基础上，设计支腿间距的时候要预留出底部出料口的操作空间，

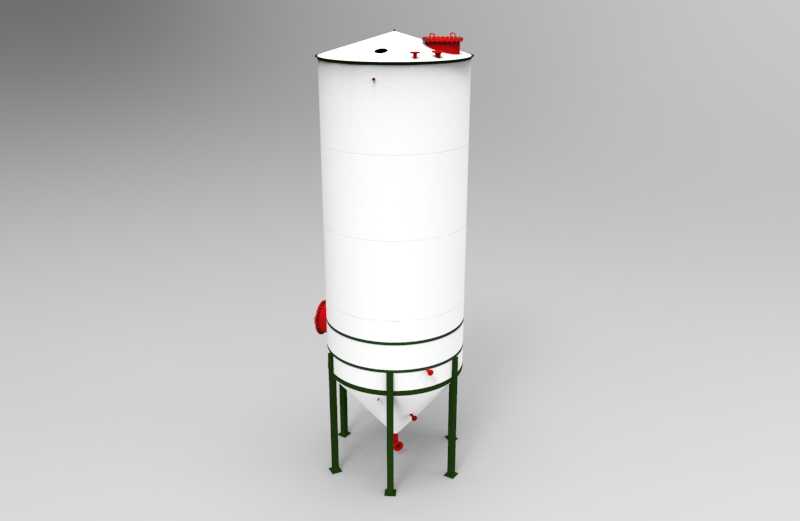

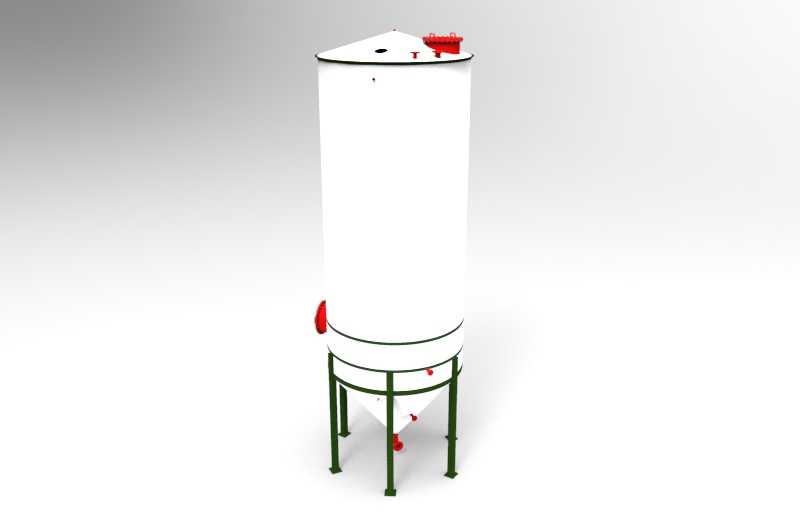

　　方便后续安装旋转卸料阀、螺旋给料机这类出料配套设备，同时也给日常检修、疏通出料口留出足够的操作空间。筒身顶部设置了带密封结构的人孔或者进料接口，顶部还预留了排气口的位置，避免进料的时候筒内憋压造成物料输送不畅，同时也能减少粉尘外溢，满足车间的环保要求。筒身外壁的环形加强筋不是随意布置的，每道加强筋的位置都对应筒身的应力集中区域，尤其是直筒段和锥段衔接的位置，做了加厚的加强圈处理，避免满料状态下筒身出现变形失稳的问题。做这类设备的三维建模时，要特别注意不同壁厚板材的衔接处理，直筒段、锥段、支腿的板材厚度要根据存储物料的密度、总容积来核算，不能统一用同厚度的板材，不然要么造成材料浪费，要么结构强度不足留下安全隐患。安装边界方面，

　　设备整体的外轮廓尺寸要和车间的柱网间距匹配，支腿的安装孔位要和地面预埋螺栓的位置一一对应，设备安装完成后要保证整体垂直度偏差在允许范围内，不然长期偏载会造成支腿受力不均，缩短设备的使用寿命。另外，筒身外壁可以根据使用需求加装料位计的安装接口，方便实时监测仓内的物料存量，给上游的物料输送系统提供启停信号，实现产线的自动化运转，这类储料仓的结构通用性很强，只要调整直筒段的高度、锥段的角度，就能适配不同物料、不同存储量的使用需求，是工业散料存储场景里应用非常广泛的一类设备结构。
