龙门式栈板货物缠绕打包设备结构

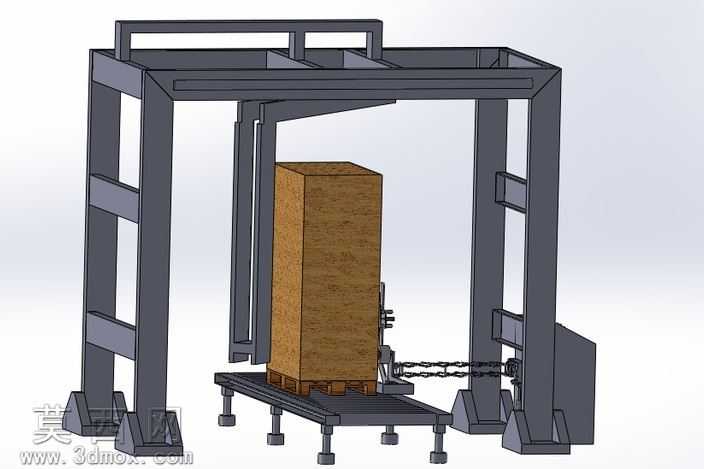

本作品为龙门式栈板货物缠绕打包设备的三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，所有零部件均按照实际加工公差设定配合间隙，保证虚拟装配下无干涉、无错位，可直接用于后续工程图导出与生产参考。模型整体采用龙门式框架结构，两侧立式支撑柱搭配顶部横梁形成稳定的门式承载结构，支撑柱上设置多道横向加强筋，在不额外增加整体重量的前提下提升框架的抗扭、抗弯强度，底部设置带调平脚杯的支撑底座，可适配不同平整度的车间地面安装需求。框架中部设置可沿立柱导轨上下移动的缠绕模组安装架，搭配链条传动机构实现模组的平稳升降，传动链条的建模还原了链节、销轴的细节结构，张紧调节机构也做了完整复刻，可直观呈现动力传递的路径。设备下部集成栈板输送工作台，台面采用型钢焊接框架搭配防滑承载面板，底部设置多组可调支撑脚，工作台两侧设置导向限位结构，可对带托盘的货物进行居中定位，保证缠绕打包时的位置精度。渲染阶段针对不同部件赋予差异化材质：框架结构采用哑光深灰喷塑金属材质，还原工业设备的漆面质感，输送台面板做了防滑纹理的材质贴图，栈板采用实木纹理材质，货物箱体做了瓦楞纸的肌理效果，传动部件采用光亮金属材质区分功能区域，整体渲染光影柔和，结构层次清晰，可直观展现设备的整体布局与各部件的装配关系。设计思路围绕栈板货物的整托缠绕打包需求展开，采用龙门跨式布局可适配不同高度的整托货物，无需货物旋转即可完成缠绕作业，适合较重、不宜转动的整托货物包装场景，整体结构兼顾稳定性与维护便利性，传动结构外露便于日常检修调试，输送台与缠绕模组的动作可通过电控系统联动，实现上料、定位、缠绕、下料的全流程作业，建模过程中对所有运动部件的行程做了参数化约束，可通过修改参数快速适配不同尺寸的栈板打包需求，具备较强的通用性拓展空间。
