气动容积杯式填料灌装设备结构设计

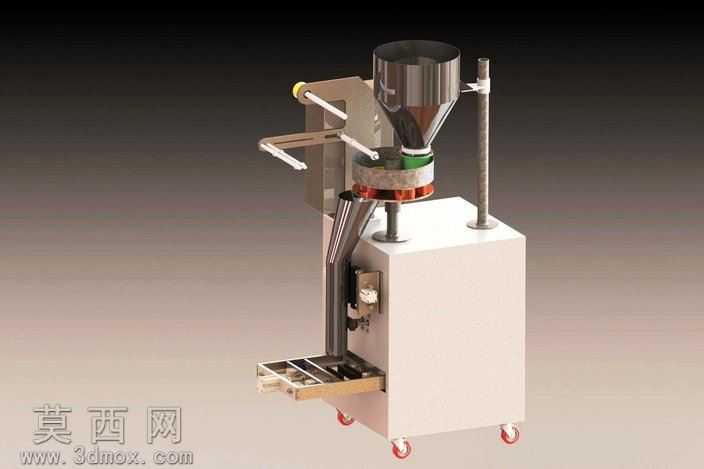

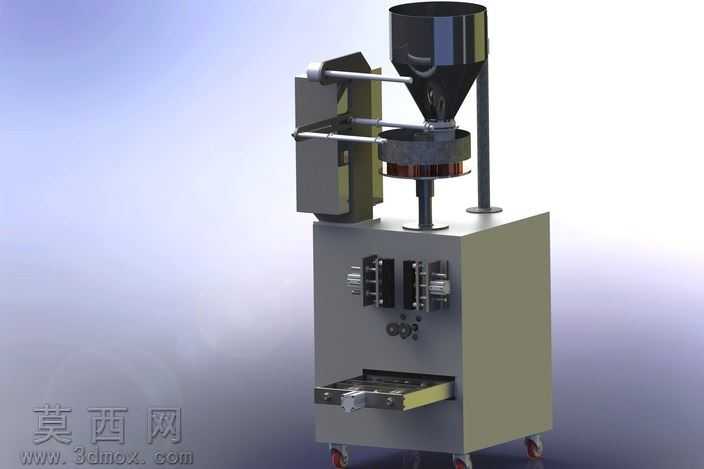

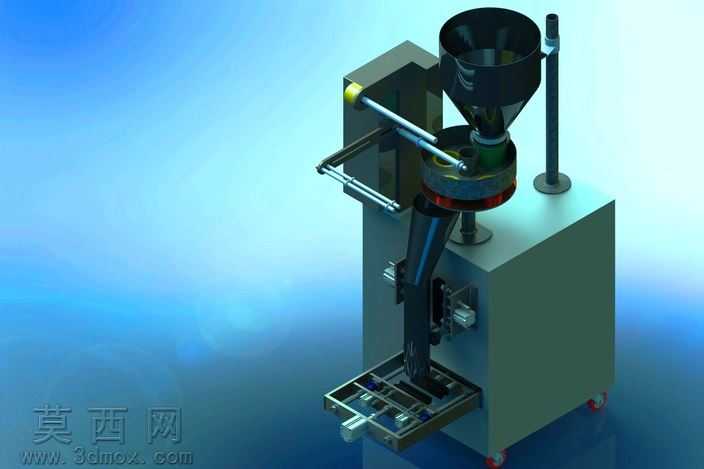

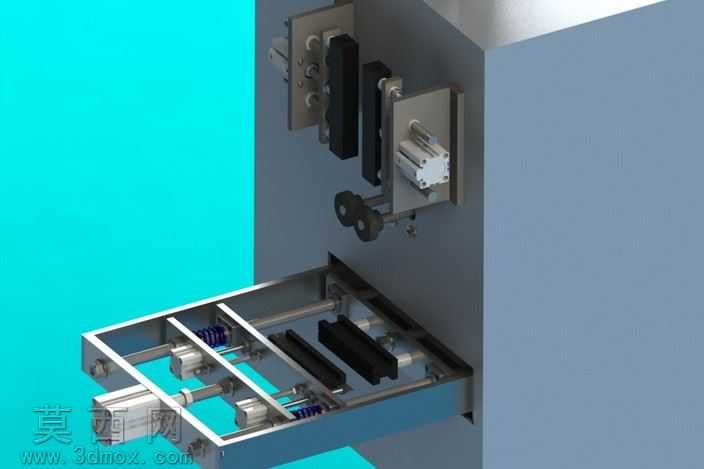

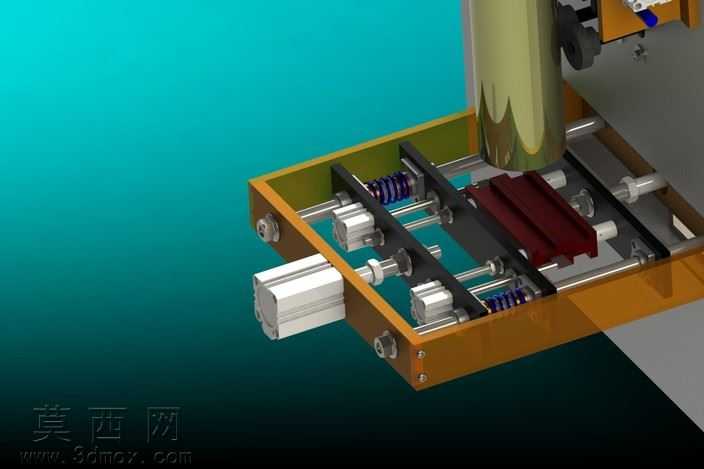

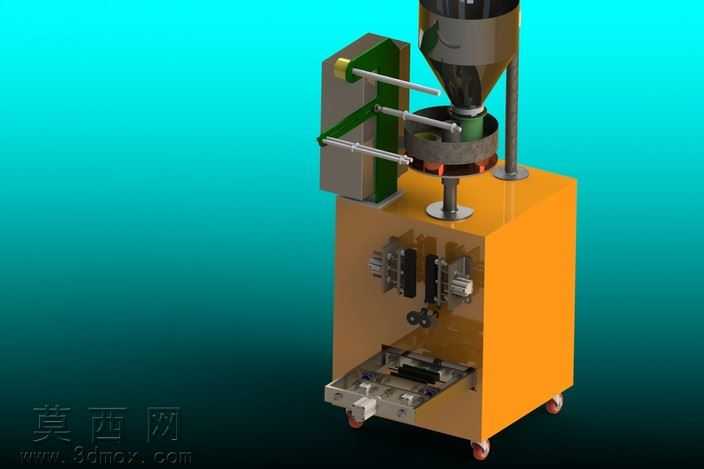

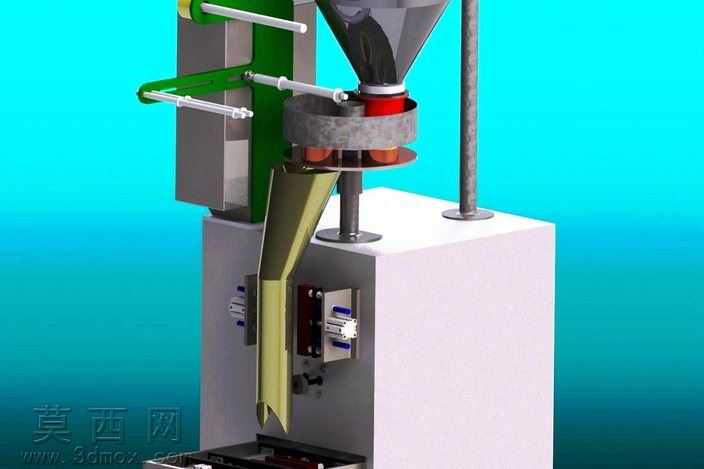

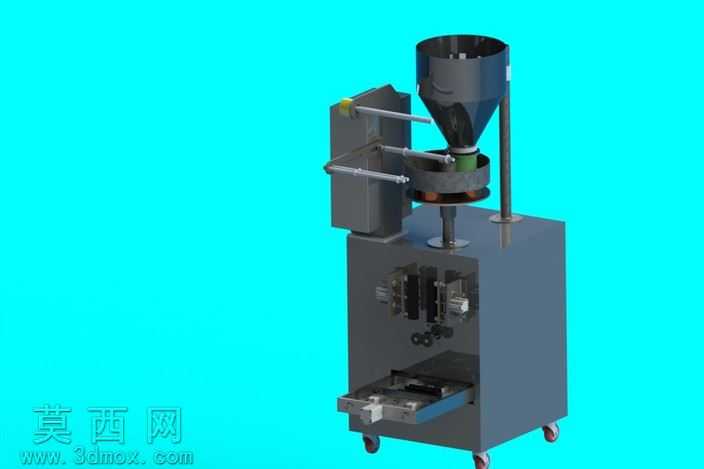

本模型采用三维参数化建模方式完成气动容积杯填料设备的全结构搭建，建模过程中严格遵循机械设计装配逻辑，对设备各功能模块进行独立建模后按实际装配约束完成整体组合，确保各部件的配合间隙、运动行程符合真实设备的运行逻辑。模型整体分为储料供料单元、容积计量单元、气动执行单元、机架承托单元、出料输送单元五个核心部分，顶部的锥斗形储料仓采用薄壁曲面建模完成，内壁做顺滑过渡处理避免物料挂壁，储料仓下方衔接的计量转杯组件为核心计量结构，建模时精准还原了量杯的容积腔体结构，配套的刮料平层结构做了贴合量杯端面的平面度处理，保证每次装填的物料容积误差控制在合理区间。气动执行部分的双导杆气缸、横向推料气缸均按照标准气动元件的外形尺寸建模，还原了气缸缸筒、活塞杆、安装法兰、磁性开关安装位的细节结构，气缸与计量组件、料门组件的连接部位做了对应的连接支座建模，还原了螺栓紧固的装配细节。机架部分采用方管焊接框架的结构建模，外部覆盖的钣金护板做了折弯、边角倒圆的细节处理，正面的操作面板区域预留了按钮、指示灯的安装位，底部的可调脚杯做了螺纹调节结构的还原，可模拟设备调平的操作逻辑。出料部分的接料输送平台做了皮带承托、侧边挡条的结构建模，与下方料门的落料位置精准对齐。渲染阶段采用工业设备常用的材质方案，机架钣金件赋予哑光浅灰金属漆材质，储料斗、量杯等接触物料的部件赋予哑光不锈钢材质，气动元件、导杆赋予亮面镀铬金属材质，输送皮带赋予哑光黑色橡胶材质，通过三点布光方案突出设备的结构层次，对运动部件的活动行程做了运动仿真的前置约束设置，可直观展示设备从储料、计量、装填到出料的完整工作流程，整体建模精度满足设备结构展示、方案演示的使用需求，清晰还原了气动容积式填料设备的工作原理与结构组成。
