立式双风机蓄冷蒸发器结构设计

项目分类:换热器 发布时间:2021-12-29 ID:475648
  • 立式双风机蓄冷蒸发器结构设计
  • 立式双风机蓄冷蒸发器结构设计
  • 立式双风机蓄冷蒸发器结构设计

  在中小型冷库、商超冷藏展示柜、工业工艺冷却工位这类需要稳定冷量输出的场景里,立式蓄冷蒸发器的安装适配性一直是结构设计阶段的核心考量点。不同于卧式吊装蒸发器需要占用顶部管线排布空间,立式结构可直接贴靠冷间侧墙安装,预留出顶部的照明、消防管线排布空间,对于净高不足2.8米的小型冷藏空间来说,这种安装形式能有效规避设备碰头、遮挡检修通道的问题。从实际换热逻辑来看,这款双风机结构的蒸发器,在蓄冷层的设计上做了针对性优化,换热盘管与蓄冷介质填充层紧密贴合,当压缩机组处于停机融霜或者负荷低谷阶段时,蓄冷层储存的冷量可以通过风机持续向冷间输送,避免冷间温度出现大幅波动,这对于存放温控敏感类货品的场景来说,能有效减少温度波动带来的货品损耗。

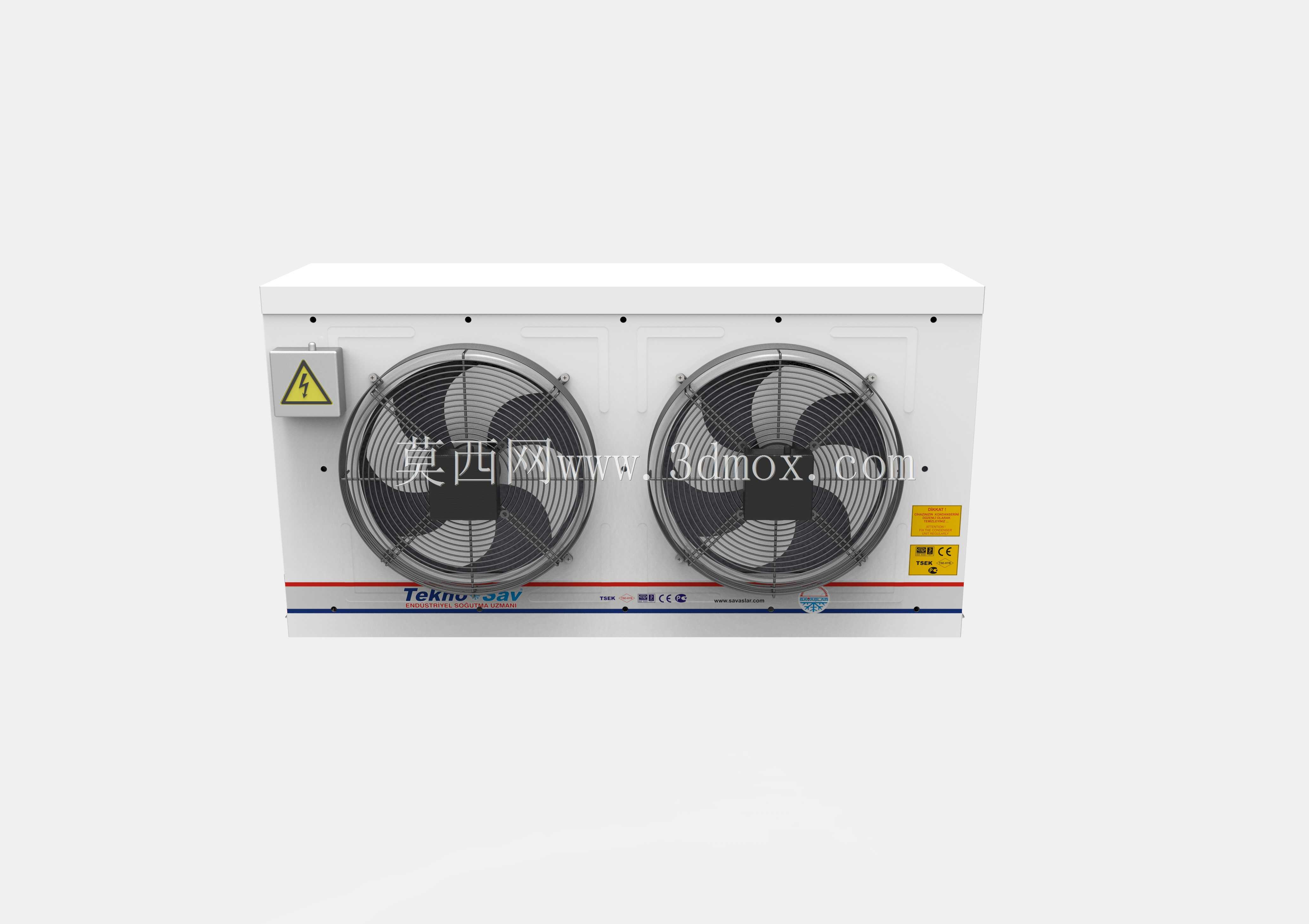

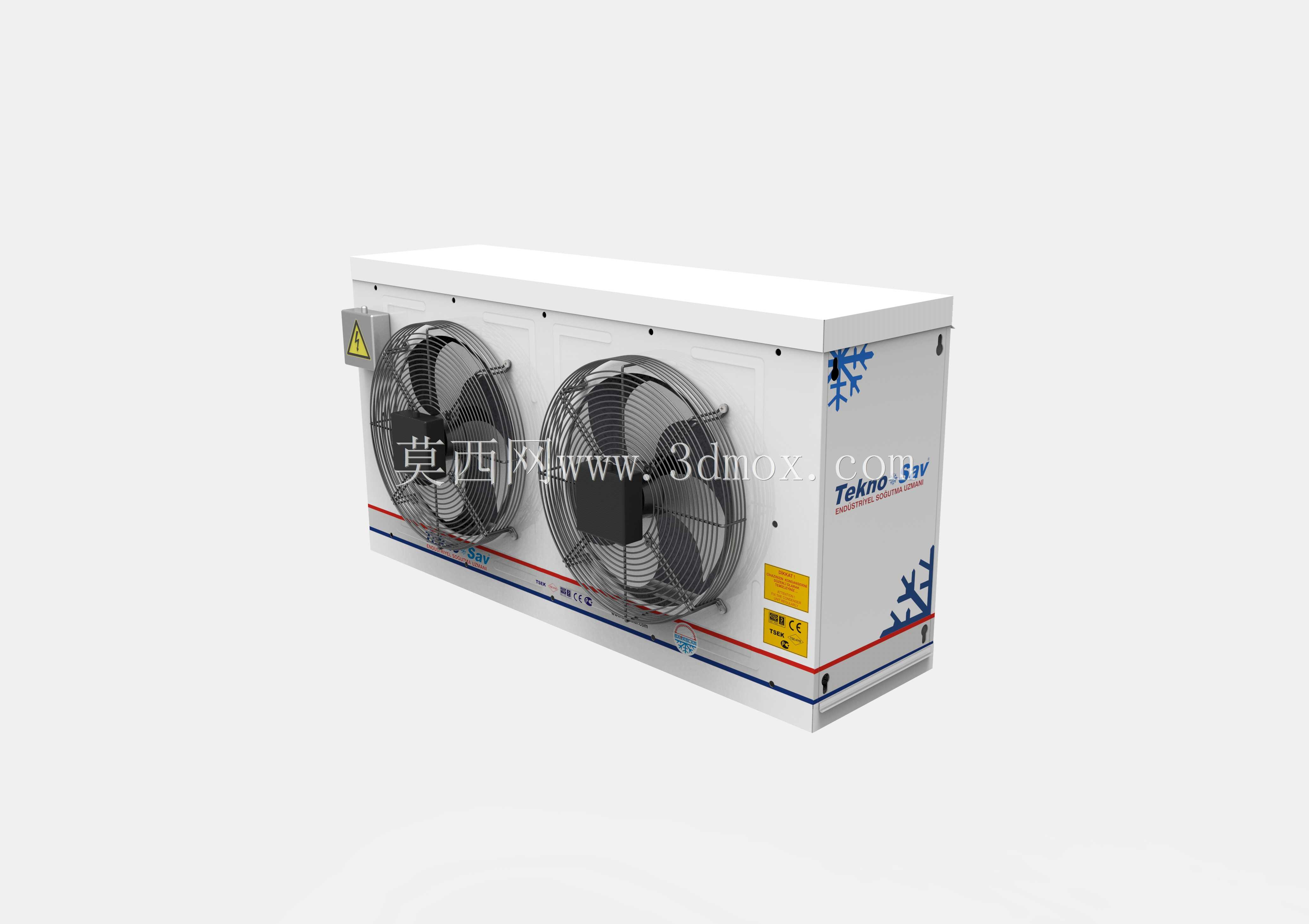

  设计阶段首先要明确安装边界的尺寸约束,这类立式蒸发器的背部预留安装间隙不能小于150mm,保证背部进风侧的气流流通顺畅,避免出现回风短路导致换热效率下降的问题;设备正面的出风侧前方1米范围内不能堆放货品或者设置遮挡结构,保证冷气流可以沿着预设的送风路径扩散到冷间的各个区域。双风机的排布采用水平对称布局,两个轴流风机的中心距经过气流仿真验证,既不会因为间距过小导致出风气流相互干扰形成紊流区,也不会因为间距过大导致设备整体宽度超标,影响狭窄墙面的安装适配性。设备外壳采用钣金折弯一体成型结构,侧边的折边做了圆弧过渡处理,既可以提升外壳的结构刚度,减少风机运行时的钣金共振噪音,也能避免安装运维过程中尖锐边角划伤操作人员。

  从功能特性来看,这款蒸发器的换热盘管采用高导热材质的管翅结构,翅片间距做了差异化设计,靠近进风侧的翅片间距略大于出风侧,可延缓结霜堵塞翅片间隙的周期,减少融霜频次,降低整体运行能耗。设备上预留的警示标识安装位、电气接线端口都做了标准化布局,电气接线腔设置在设备侧部的独立密封腔体内,避免凝露渗入导致电气故障,接线腔的外部预留了标准的格兰头安装位,适配不同线径的动力线缆接入。设备底部设置了一体化的接水盘,接水盘的排水坡度不小于3度,保证融霜产生的冷凝水可以顺利流向排水接口,不会在盘内积水滋生细菌或者结冰堵塞排水路径。

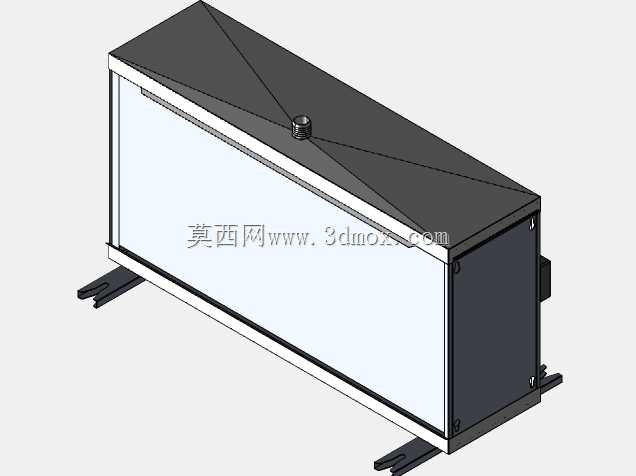

  在三维建模过程中,需要重点核对风机与外壳的装配间隙,风机扇叶与风圈的径向间隙控制在5-8mm,间隙过大会导致气流旁通损失,间隙过小则容易因为运行振动出现扇叶擦碰风圈的故障。蓄冷层的填充区域在模型中做了独立的实体分区,方便后续做换热仿真时单独赋予材料属性,也能为生产阶段的蓄冷介质灌注工序提供准确的容积参考。外壳上的安装挂点采用加强筋冲压结构,挂点的位置对应设备重心的对称分布,保证壁挂安装时的受力均匀,不会因为长期负重出现挂点变形、设备倾斜的问题。设备上的各类标识贴装位都在模型中预留了平整的贴合面,避免因为板面存在凸起或者凹陷导致标识粘贴不牢、起翘脱落。

  实际选型应用时,需要结合冷间的冷负荷计算值匹配对应的风机风量与换热面积,这款双风机结构的蒸发器适配的冷间容积在80-120立方米区间,送风射程可以达到6-8米,不需要额外加装导流风道就能满足中小型冷间的气流组织要求。设备的进出液管接口设置在背部侧面,安装时可以直接对接墙面上预留的制冷管线,减少管线的弯折长度,降低管路阻力损失。接线腔内部预留了风机接线、融霜加热管接线、温度传感器接线的独立固定位,方便现场接线时梳理线路,避免不同功能的线路缠绕干扰,也能提升后期检修的效率。
