鼓式制动拖车车轴总成结构设计

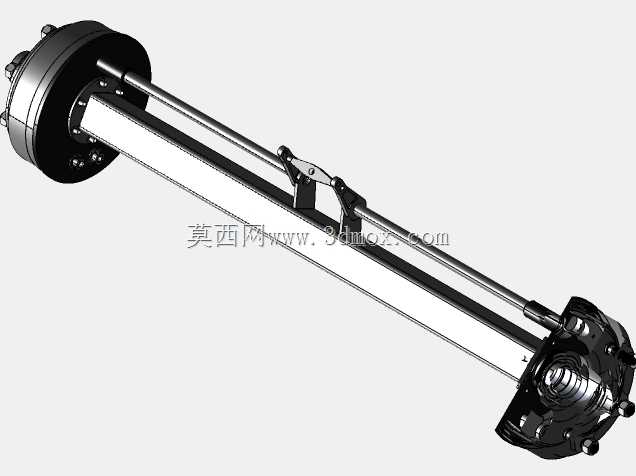

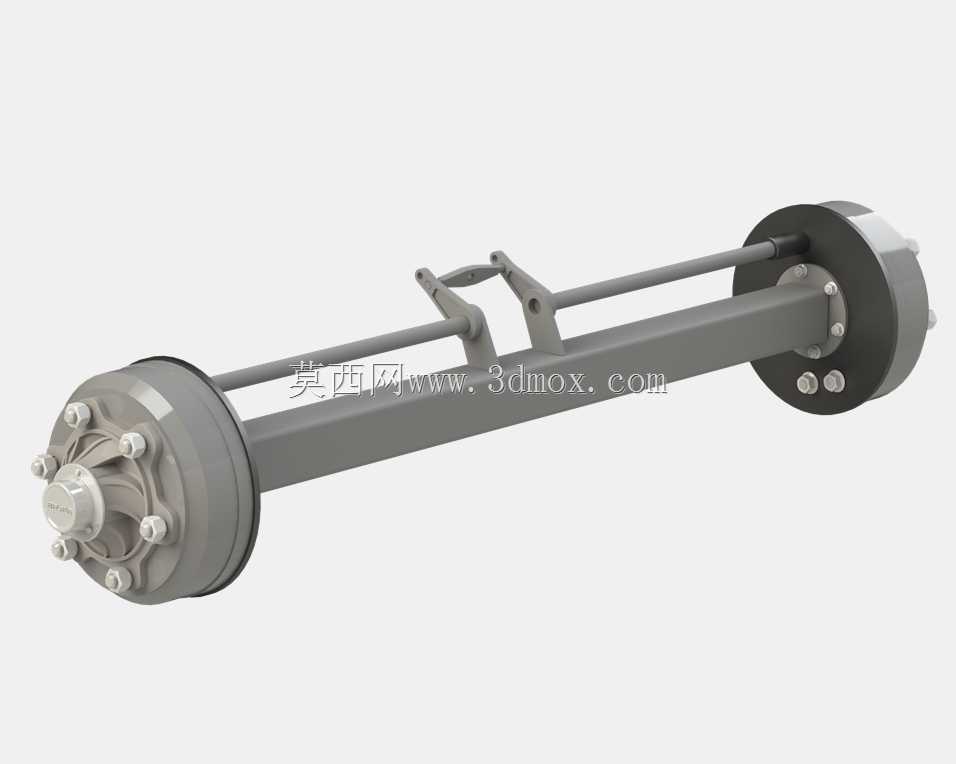

　　这款拖车车轴总成是挂接类非动力行走设备的核心承载传力部件，主要适配厂区内中转平板拖车、农用短途运输挂车、小型旅居拖挂等场景的行走系统，直接承担车架上方的全部静动载荷，同时传递行车过程中的制动力矩，是保障拖挂设备行走安全的核心结构件。从结构布局来看，整体采用贯通式实心轴梁作为主体承载结构，轴梁截面为矩形结构，相比同规格圆轴具备更强的抗扭转、抗弯曲载荷能力，轴身中部预留的支架安装位可直接匹配拖车悬挂的板簧连接座，安装时无需额外焊接转接支架，能有效降低现场装配的加工工作量，避免焊接应力带来的轴梁变形风险。两端集成的鼓式制动组件，制动鼓与轮毂采用一体化铸造结构，轮毂端的螺栓孔位按照标准拖车轮毂孔距设计，可直接适配常规规格的拖车轮胎轮辋，

　　制动蹄片的撑开机构通过轴身布置的传动杆与前端的制动摇臂连接，可匹配惯性制动或者机械式拉线制动的操控逻辑，不需要额外布置复杂的液压或者气压管路，对于低速运行的拖挂设备来说，结构可靠性更高，后期维护的配件获取难度也更低。设计过程中优先考虑了安装边界的通用性，轴体总长、两端轮距、板簧安装座的中心距都参考了主流小型拖车的通用安装尺寸，在做同类型拖车的改型设计时，可以直接调用该模型完成行走部分的布局，不需要重新校核车轴与车架、悬挂的安装干涉问题。轴端的锁紧结构采用开槽螺母配合开口销的防松设计，能适应拖挂设备行驶过程中的持续振动工况，避免轮毂松脱引发安全问题，制动鼓外侧的端盖可以阻挡行驶过程中的泥水、灰尘进入轮毂轴承腔，延长轴承的润滑维护周期。

　　轴身上布置的制动传动杆采用分段式铰接结构，在传递制动推力的过程中可以抵消轴梁受力变形带来的位置偏移，避免制动卡滞或者制动力分配不均的问题，两端制动鼓的安装法兰面与轴梁中心的垂直度公差控制在合理范围内，能保证轮胎安装后不会出现偏磨，降低行驶过程中的滚动阻力。在实际选型应用中，需要根据拖车的额定承载重量匹配对应轴径的规格，该结构的承载冗余量设计覆盖了常规1-3吨级的小型拖挂设备使用需求，安装时需要保证车轴中心与车架纵向中心线垂直，避免行驶过程中出现轮胎跑偏、制动偏磨的问题。鼓式制动的结构本身具备一定的密封性能，相比盘式制动更适合在非铺装路面、多尘多泥水的农用、厂区场景使用，不需要频繁清理制动盘表面的泥沙杂物，

　　制动蹄片的磨损间隙可以通过端部的调整机构手动调节，日常维护只需要定期检查蹄片厚度、轴承润滑状态即可，不需要复杂的专用维保工具。建模过程中对所有装配配合面都做了公差匹配，比如轴承与轴颈的配合、制动鼓与轮毂的定位配合、制动摇臂与传动杆的铰接间隙都按照实际装配要求做了预留，在做虚拟装配校验时可以直接验证各部件的运动干涉情况，比如制动过程中蹄片撑开的行程、传动杆的摆动范围都能在模型中直接模拟，能有效减少后续实物试制阶段的装配问题。
