立式四风机蓄冷式制冷蒸发器结构

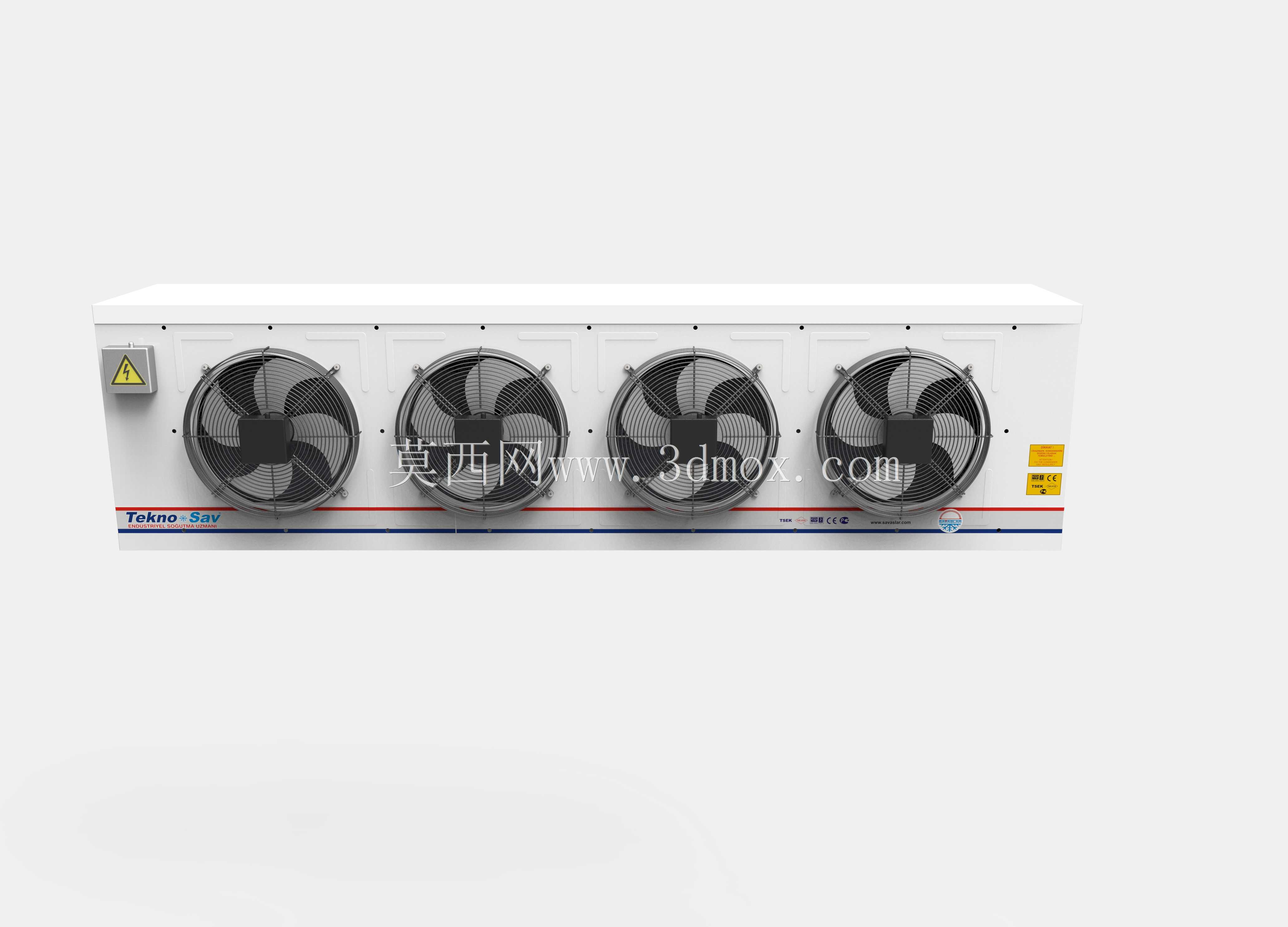

　　这款立式布置的蓄冷蒸发器，多用于中小型冷库、商超冷链暂存区、工业工艺冷却工位的冷量供给场景，和常规吊顶式冷风机不同，立式结构可依托墙面或设备侧立面安装，无需占用顶部吊顶空间，对于层高受限、顶部已排布消防管线或照明桥架的冷链空间适配性更强。设备核心换热段采用高导热管排结构，相比传统铜管换热路径，管内冷媒与管外空气的热交换效率更高，可实现更高强度的热量转移，快速将流经设备的空气温度降至设定区间，同时配套的蓄冷结构可在压缩机低负荷时段储存冷量，在冷量需求高峰时段释放，平抑制冷系统的负荷波动，降低压缩机频繁启停带来的能耗损耗与部件冲击。设备正面排布四台大直径轴流风机，风机采用外转子电机直驱结构，省去皮带传动的损耗与维护需求，

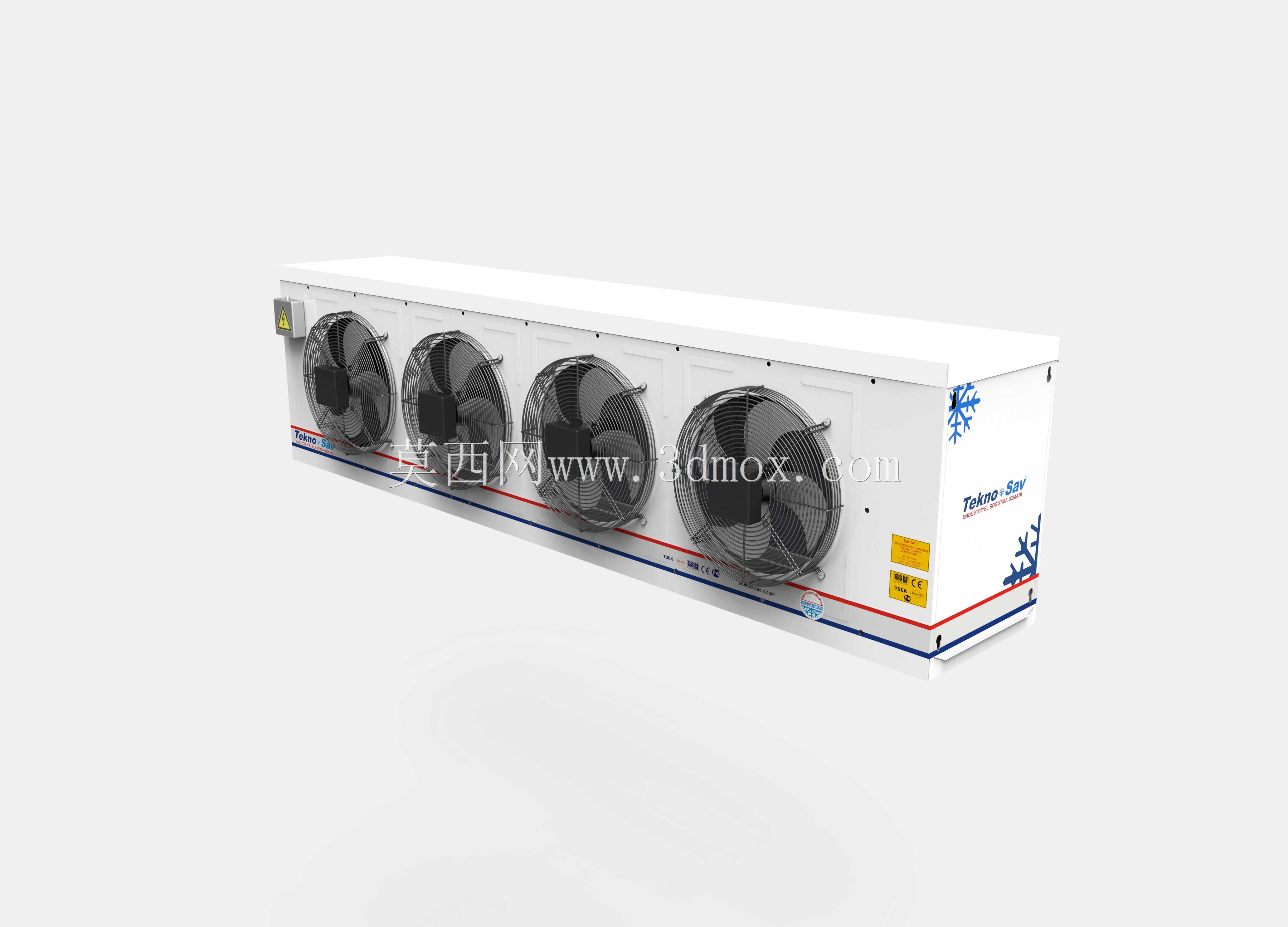

　　风机外圈设置一体冲压的防护网罩，网罩钢丝间距符合制冷设备安全防护要求，既可以保证空气流通截面积，也能避免异物进入风机段损伤扇叶。设备外壳采用镀锌钢板折弯拼接成型，表面做白色喷塑处理，可耐受冷库内高湿度环境下的锈蚀风险，壳体侧边预留冷媒管接口、冷凝水排水接口，接口位置做翻边密封处理，避免安装后出现冷桥结露的问题。从安装边界来看，设备背部设置壁挂安装孔位，孔位间距适配常规槽钢挂架的安装尺寸，安装时需预留背部与墙面不小于150mm的回风间隙，正面出风方向需避开货架、货物堆垛区域，保证出风气流可在冷间内形成有效循环。设备左侧设置高压警示标识，右侧粘贴设备参数与介质流向标识，现场安装时可直接通过标识快速确认管路连接方向，

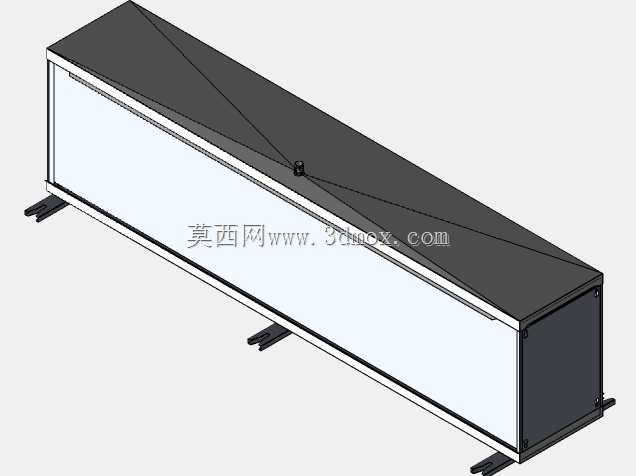

　　减少安装调试的核对成本。在结构设计阶段，管排与风机段的衔接处采用减震胶垫做隔振处理，避免风机运行时的振动传递到管排引发焊口疲劳泄漏，壳体底部设置倾斜式接水盘，接水盘坡度不小于3度，可将化霜过程中产生的冷凝水快速导向排水口，避免接水盘内积水结冰影响后续化霜效果。这款设备的蓄冷模块填充在管排间隙处，相变蓄冷材料的相变温度匹配常规冷藏工况的蒸发温度，在压缩机运行时，蓄冷材料逐步凝固储存冷量，当库内温度出现波动、或压缩机处于化霜停机阶段时，蓄冷材料融化释放冷量，维持库内温度稳定，减少温度波动对存储货品的品质影响。在三维建模过程中，需重点还原风机扇叶的曲面角度、管排的排布间距、壳体的折弯止口结构，同时预留安装孔位、管路接口的准确位置，

　　方便后续做安装布局模拟时，可直接核对与周边管线、建筑结构的干涉情况，避免现场安装时出现尺寸冲突。设备顶部设置吊装备用孔，若现场壁挂安装条件不足，也可通过顶部孔位做吊装固定，两种安装方式的受力结构均做了加强处理，可保证设备长期运行的结构稳定性。
