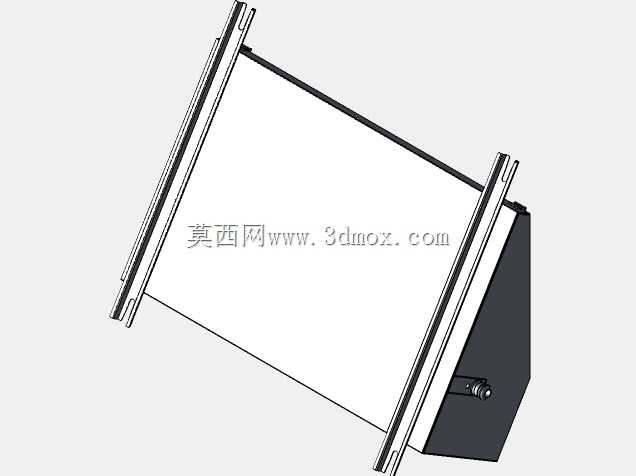

卧式结构蓄冷蒸发器工业换热装置

　　在工业制冷、区域供冷以及冷链配套的换热系统中，卧式蓄冷蒸发器是承担冷量存储与介质换热的核心部件，这类设备常被布置在制冷机房的低位安装区域，适配大流量载冷剂的循环工况，相比立式结构，卧式布局能有效降低设备整体安装高度，适配层高受限的机房空间，同时卧式筒体的大容积结构能容纳更多蓄冷介质，在用电低谷时段完成冷量蓄积，用电高峰时段释放冷量平衡系统负荷，大幅降低制冷系统的整体运行能耗。从实际功能来看，该设备的核心作用是完成制冷工质与载冷介质之间的热量传递，同时依托内部的蓄冷结构留存多余冷量，避免制冷机组频繁启停带来的能耗损耗与部件磨损，在食品速冻生产线、大型商超集中供冷、数据中心辅助冷却等场景中，

　　这类卧式蓄冷蒸发器能稳定输出恒定温度的载冷介质，保障后端用冷单元的工况稳定，不会因为制冷机组的短时负荷波动出现供冷温度大幅跳变的问题。在结构设计层面，该卧式蓄冷蒸发器采用承压筒体作为主体外壳，筒体两端采用标准椭圆封头结构，相比平封头能承受更高的工作压力，适配中低压制冷系统的运行要求，筒体内部的换热管束采用错列排布方式，相比顺列排布能大幅提升介质扰动程度，强化换热效率，管束与管板的连接采用强度胀接加密封焊的工艺，避免长期运行过程中出现工质渗漏的问题，同时在筒体内部设置了折流板结构，引导壳程介质按照设定路径流动，避免出现流动死区，提升整体换热均匀性。设计过程中需要重点考虑安装边界的适配性，卧式设备的支座采用鞍式支座结构，

　　两个支座分别设置在筒体两端靠近封头的位置，其中一个支座为固定支座，另一个为滑动支座，能适配设备运行过程中因温度变化产生的热胀冷缩位移，避免筒体或连接管路出现额外应力，设备的介质进出口均设置在筒体顶部或侧部的标准管接位置，方便与现场管路进行对接，安装时需要预留足够的侧面操作空间，用于后期管束检修、阀门操作以及密封件更换，筒体底部设置排污接口，能在设备维护时排空内部残留介质与杂质。从换热性能设计来看，该设备的换热管采用强化传热结构，相比普通光管，在相同换热面积下能提升30%以上的换热效率，同时蓄冷介质填充在管束之间的空隙区域，当制冷机组输出冷量大于后端用冷负荷时，多余冷量会被蓄冷介质以相变或显热的方式存储起来，

　　当后端用冷负荷超过机组输出能力时，蓄冷介质释放存储的冷量补充供冷缺口，这种设计能大幅降低制冷机组的装机容量，减少项目初期的设备投资。在实际选型应用中，需要根据系统的循环流量、工作压力、换热量需求匹配对应的筒体直径与管束长度，卧式结构的优势还在于运行过程中介质流动阻力更低，适配大流量、低扬程的循环泵配置，降低输送过程中的能耗，同时设备整体重心更低，运行稳定性更好，相比立式设备不需要过高的安装支撑结构，现场安装施工难度更低。在结构细节处理上，筒体外部设置有保温层安装挂点，方便后期加装聚氨酯或岩棉保温层，减少冷量在传输过程中的散失，设备的管箱部分采用可拆结构，不需要完全拆解筒体就能完成管束的检查与清理，适配水质较差、载冷剂含杂质较多的应用场景，降低后期维护的工作量。
