1/2寸塑料罗什卡登球阀三维设计

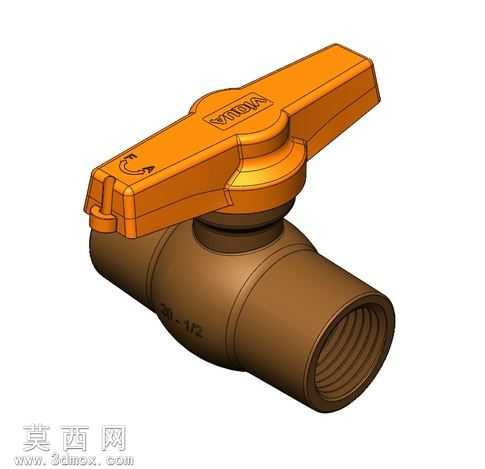

本模型为1/2英寸规格的塑料罗什卡登球阀，整体采用SolidWorks完成全参数化建模，建模过程严格遵循民用给排水类塑料阀门的通用尺寸规范，首先以旋转凸台命令生成阀体主体结构，阀体两端设计为标准内螺纹接口，适配常规1/2寸塑料管路的连接需求，阀体内部流道做等径圆滑过渡处理，避免流体输送过程中产生不必要的压损。阀芯部分采用球形通孔结构，建模时通过球面切除命令生成通流孔，保证阀芯旋转90度即可实现全开与全关状态的切换，密封配合面做0.1mm的公差预留，匹配塑料材质的装配过盈量要求。手柄部分采用翼式扁平造型，通过拉伸凸台与圆角命令完成建模，手柄与阀芯的连接部位设计为扁榫结构，避免开关操作时出现打滑问题，手柄表面做细微防滑纹理处理，提升实际操作的摩擦力。材质渲染阶段，阀体部分赋予深棕色硬质PVC材质，调整材质的粗糙度参数至0.6，还原哑光塑料的真实质感，手柄部分赋予土黄色PP材质，添加轻微的塑料反光效果，区分两个部件的材质差异，整体渲染采用柔和的环境光，清晰呈现阀门各部位的结构轮廓。设计过程中充分考虑塑料阀门的使用场景，整体结构无尖锐棱角，所有外边缘均做R1-R2的圆角处理，避免安装使用过程中出现划伤风险，同时简化了不必要的冗余结构，降低注塑生产的开模难度，各部件的装配关系完全符合实际产品的装配逻辑，可直接用于虚拟装配验证、产品展示或注塑模具设计的参考依据，模型内部结构完整，拆分后可直接导出用于3D打印手板制作，验证产品的实际装配与操作手感。
