工业装夹用V型块夹钳三维设计

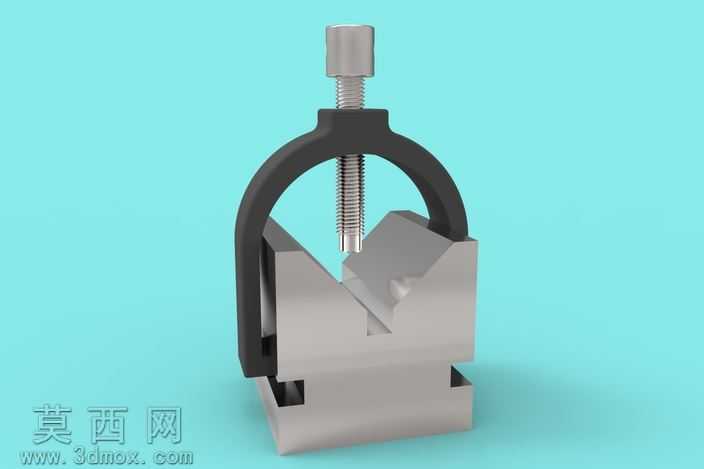

本模型为工业装夹场景下的V块夹三维设计成果，整体采用三维参数化建模方式完成，建模过程中严格遵循机械装夹部件的尺寸配合规范，对各零部件的装配关系进行了精准约束。模型主体分为V型定位块与弓形夹压结构两大部分，V型块采用90度开口定位结构设计，可对圆柱形、方形轴类工件实现稳定的中心定位，块体底部设置有定位卡槽，可适配工作台面的安装定位需求，保证装夹过程中整体结构不会发生偏移。弓形夹部分采用拱形受力结构设计，搭配梯形传动螺杆，螺杆顶部设置有施力拧动段，底部为平压头结构，旋动螺杆时可将压力均匀传递至待装夹工件表面，避免工件局部受力过大产生形变。材质渲染阶段，V型块主体采用金属哑光不锈钢材质，还原了五金工装的金属质感，表面添加了细微的切削纹理，模拟实际机加工后的表面状态；弓形夹部分采用黑色喷塑铸铁材质，与银色金属V块形成视觉区分，螺杆部分采用镀锌亮面金属材质，螺纹部分做了精细化建模还原，每一圈螺纹的牙型都符合梯形螺纹的标准参数。设计过程中重点考量了装夹的通用性与受力合理性，V型开口的尺寸范围可覆盖常规直径的轴类工件装夹需求，弓形架的跨距与V块宽度完全匹配，保证压合时压力中心与V型定位中心重合，避免装夹时工件翘起偏移。各活动部件的运动间隙经过合理预留，螺杆与架体的螺纹配合、压头与工件的接触位置都做了干涉检查，确保模型在虚拟装配状态下可实现顺畅的旋动夹紧动作，无结构干涉问题。整体模型结构简洁实用，完全贴合工业现场工装夹具的实际使用需求，可作为机械装夹教学、工装设计参考的数字化三维素材使用。
