多系列工业铝型材焊接配套截面结构

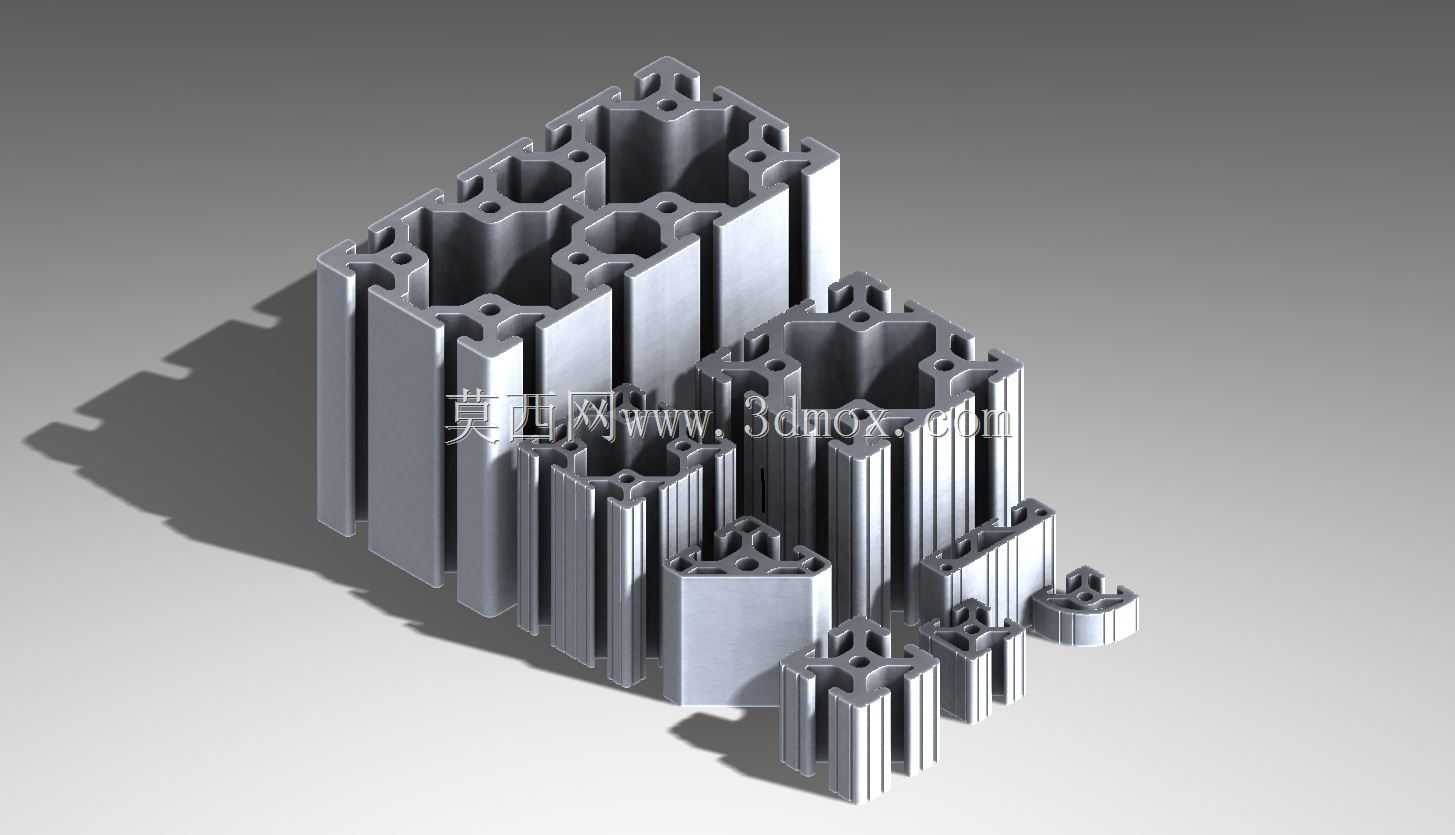

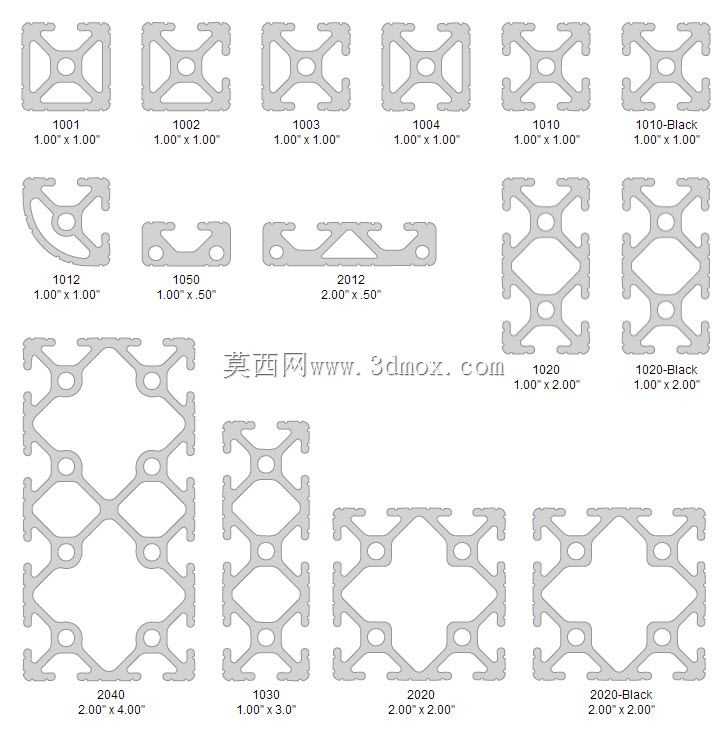

　　在非标自动化设备框架搭建、生产线防护围栏制作、工业工作台组立、物料周转货架焊接拼装的实际工程场景里，不同截面规格的铝型材是核心的结构承载基础件，这套覆盖多系列的铝型材截面结构，正是针对焊接装配场景做的配套外形设计，能适配不同负载等级、不同安装空间的框架搭建需求。从实际选型逻辑来看，10系列小截面型材多用于轻负载的传感器安装支架、小型设备旁的走线架、工位旁的工具挂架这类对承重要求不高，但需要灵活排布安装点位的场景，其截面尺寸紧凑，占用安装空间小，槽口标准统一，可直接搭配常规的T型螺栓、弹性螺母实现快速拼接，焊接配套的定位结构能保证多根型材对接时的同轴度，避免组焊后出现框架歪斜、安装面错位的问题。20/25系列属于中等负载通用规格，

　　是自动化设备主机框架、流水线侧封支架、中型物料周转车车架的常用选型，这类型材的截面壁厚经过优化，既保证了足够的抗弯曲、抗形变能力，又不会过度增加整体结构重量，配套的焊接定位止口设计，能让两根垂直对接的型材无需额外做复杂工装定位，就能保证90度拼接的垂直度误差控制在工程允许范围内，减少后续调形的工作量。30/40系列属于重负载规格，多用于大型设备的承重底座、重载仓储货架的立柱横梁、大跨度防护围栏的主框架，这类型材的截面内部加强筋布局经过力学验证，在承受垂直静载、水平冲击载荷时，形变量能满足工业场景的长期使用要求，焊接配套的外形结构预留了足够的焊位空间，不会因为型材边缘的凸起结构导致焊枪无法到达焊接位置，

　　同时焊接后的热影响区不会波及型材的安装槽口，保证后续安装面板、脚轮、调节脚等配件时，紧固件能顺利滑入槽内完成固定。从设计思路上看，这套全系列的型材截面都遵循了统一的槽口标准，不同系列的型材虽然截面尺寸、壁厚、加强筋布局有差异，但槽口宽度、槽内卡位尺寸完全一致，这就意味着在同一个框架结构里，可以根据不同位置的负载需求混搭不同规格的型材，比如主承重梁用40系列，侧面辅助支架用20系列，所有的连接配件、紧固件都能通用，不用额外采购多规格的连接零件，降低项目的物料采购成本和库存压力。安装边界方面，所有型材的端面都做了适配端盖安装的止口设计，焊接完成后可以直接扣装对应规格的端盖，遮盖焊接痕迹和型材端面的粗糙切口，提升整体外观的整洁度；

　　型材外表面的槽口位置都做了圆弧过渡处理，既避免安装操作时划伤作业人员，也能在安装有机玻璃防护板、钣金封板时，减少板材与型材硬接触产生的应力集中，防止封板在设备长期运行振动下出现开裂。在焊接作业的实际操作中，这套型材的配套外形设计考虑了焊接变形的补偿量，不同壁厚的型材对接位置，预留了微小的反变形余量，组焊完成冷却后，整体结构的平面度、直线度能直接满足后续装配的精度要求，不需要再做大量的铣削、打磨校正工作，大幅缩短框架类结构件的制作周期。另外，针对需要走气路、走线的场景，部分规格的型材截面内部设计了独立的腔体，可以直接把气管、电缆穿在型材腔体内部，不用额外安装走线槽，让整体框架外观更简洁，同时也能保护管线不受外界磕碰、切削液飞溅的损伤，延长管线的使用寿命。
