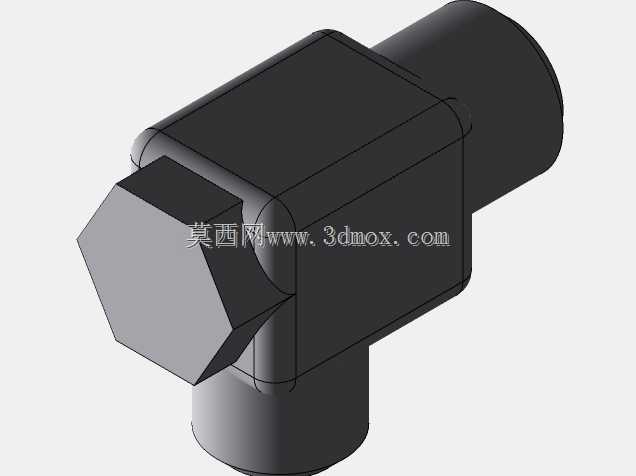

直角式液压管路流量调节装置结构

　　在工业液压系统的管路布设场景中，这类直角结构的液压调节部件常被应用在安装空间局促、油路需要90度转向的工位上，比如小型液压站的阀组集成区域、工程机械的执行机构供油路、机床液压夹具的分支管路节点，能够在完成油路转向的同时实现通断或流量的调节功能，减少管路转接件的使用数量，降低油路泄漏的风险点。从实际使用的角度看，这类部件的核心作用是改变液压油的流向，同时通过端部的六角调节结构，配合内部的阀芯行程变化，控制对应支路的油液通流面积，满足不同工况下执行元件的动作速度调节需求，比如在液压夹具的锁紧回路中，可通过该部件调整供油流量，匹配夹具的锁紧动作速度，避免流量过大导致的夹具冲击，或是流量过小造成的动作滞后。从结构设计的思路来看，

　　主体采用直角两通的布局，两个圆柱形接口分别对应进出油方向，接口的外径尺寸适配常规的液压管路连接标准，可直接对接硬管扩口接头或是软管扣压接头，安装时不需要额外的转接弯头，有效压缩了阀组区域的安装占用空间。端部的六角结构设计充分考虑了现场装调的操作需求，使用常规的开口扳手即可完成调节操作，不需要专用工装，在设备日常维护时能够快速完成流量微调或是油路通断操作。主体的方形壳体结构在设计时做了棱边倒钝处理，既避免了加工和安装过程中锐边划伤操作人员的风险，也能够在集成安装时和相邻阀件的平面贴合，减少安装间隙，提升阀组布局的紧凑性。从安装边界的角度考量，两个圆柱形接口的同轴度公差控制在合理范围内，安装时能够保证管路对接的同轴度，

　　避免强行对接造成的管路应力集中，长期运行下不会因为管路应力导致接口处密封失效。六角调节端的伸出长度经过优化，在完成安装后，调节端的操作空间仅需要预留常规扳手的活动行程即可，不需要额外留出过大的操作空间，适合在密集排布的液压阀组中使用。内部的流道设计采用平滑过渡结构，在直角转向区域没有突兀的截面突变，能够减少液压油流经时的压力损失，降低油液紊流产生的振动和噪音，在系统长期运行时能够减少油液发热的概率，提升液压系统的整体运行稳定性。这类部件的密封结构设计在接口与壳体的结合位置，采用常规的O型圈密封形式，密封槽的尺寸精度符合液压元件的通用密封标准，更换密封件时不需要定制特殊规格的配件，现场维护的配件通用性较强。在实际选型适配时，

　　需要根据系统的工作压力、管路通径匹配对应的规格，该结构的通流能力能够满足中小流量的液压支路使用需求，在额定压力范围内工作时，壳体的强度能够承受系统的压力冲击，不会出现壳体变形或是渗漏的问题。建模过程中对各个配合面的尺寸公差做了合理标注，比如接口的外径公差、六角调节部分的对边尺寸公差、壳体安装面的平面度要求，都符合液压元件的加工精度要求，生产加工时可以直接依据三维模型导出工程图进行加工，不需要额外做结构上的调整。
