双耳环铰接式液压作动缸结构设计

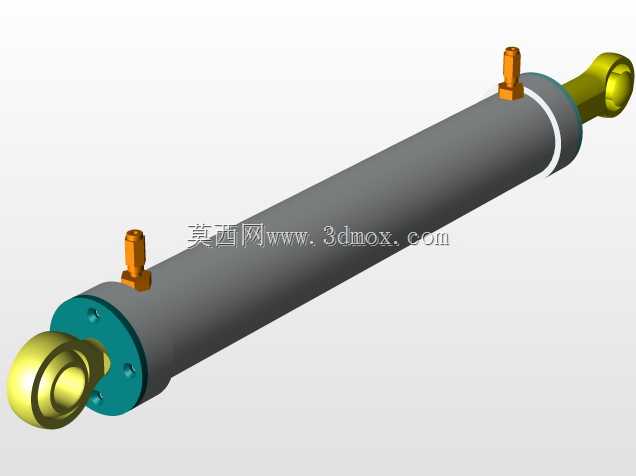

　　这款双耳环铰接结构的液压作动部件，是液压传动系统里最常见的直线执行单元，日常在工程机械臂架姿态调整、工装夹具夹紧动作、自动化生产线工件推送、环卫车辆厢体举升这类场景里随处可见，核心作用是把液压系统的压力能转化为往复直线运动的机械能，不需要额外加装减速转换机构，传动链路短，过载保护实现简单，在重载直线驱动场景里的适配性远高于电缸、气缸类驱动部件。从结构设计逻辑来看，这款油缸采用了双耳环铰接的安装形式，两端的铰接孔内预留了关节轴承的安装位，这种设计的核心考量是抵消安装面的同轴度误差，在设备运行过程中，当被驱动部件存在小幅度摆动时，铰接结构可以避免活塞杆承受额外的径向偏载，大幅降低活塞杆拉伤、密封件偏磨的失效概率，相比法兰安装、

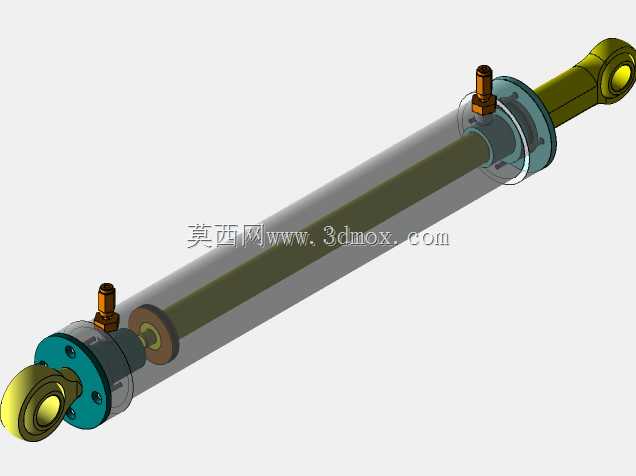

　　脚座安装的刚性固定形式，铰接安装对现场安装精度的容错率更高，尤其适合臂架类、摆动类负载的驱动场景。缸筒部分采用了等径直通的结构设计，油口设置在缸筒两端靠近端盖的位置，采用侧置铰接式油口接头，接管时可以避免管路与周边结构件产生运动干涉，活塞与活塞杆采用一体式连接结构，活塞上配置了导向环与双向密封件，既可以保证活塞在缸筒内往复运动的同轴度，也能隔绝前后腔的压力油内泄，活塞杆表面做了硬化处理，外伸端的防尘密封可以阻挡外界粉尘、碎屑进入缸筒内部，延长密封件的使用寿命。从安装边界尺寸来看，这款油缸的整体行程适配中等负载的直线驱动需求，两端铰接点的中心距在全缩状态下预留了足够的安装余量，全伸状态下的长度也控制在常规臂架驱动的尺寸区间内，

　　缸筒外径、活塞杆直径的参数匹配常规16MPa压力等级的液压系统，不需要额外定制非标密封件与安装配件，后期维护替换的成本较低。设计时特意简化了冗余的结构，没有加装外置的位移传感器、缓冲调节阀这类附加组件，整体结构紧凑，零件数量少，加工难度低，端盖与缸筒采用法兰螺栓连接的形式，拆解维护时不需要专用工装，日常更换密封件、清理缸筒内壁都比较便捷，非常适合入门级液压系统的选型参考，也可以作为液压传动教学的演示结构，帮助设计新人理解油缸的基本组成与动作逻辑。在实际选型适配时，只需要核对两端铰接孔的直径、安装距、行程参数，匹配系统工作压力与负载需求，就可以直接适配到对应的设备结构中，不需要做大幅度的结构修改。
