手动螺杆式快速压紧固定夹结构设计

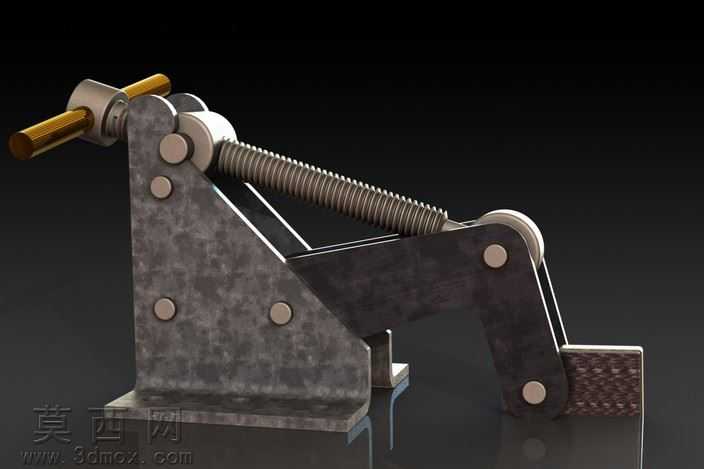

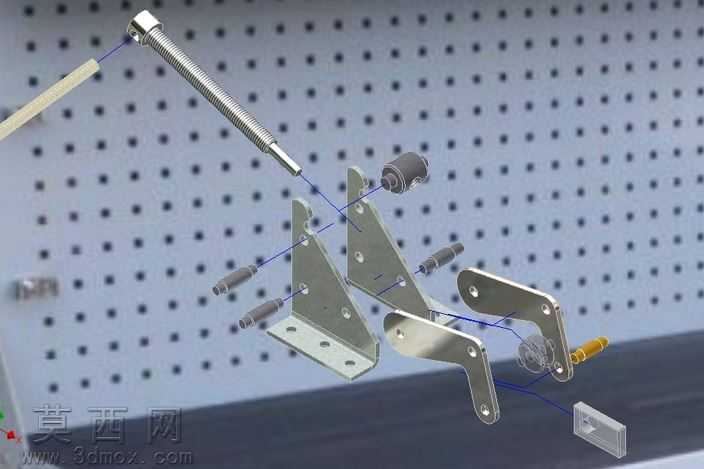

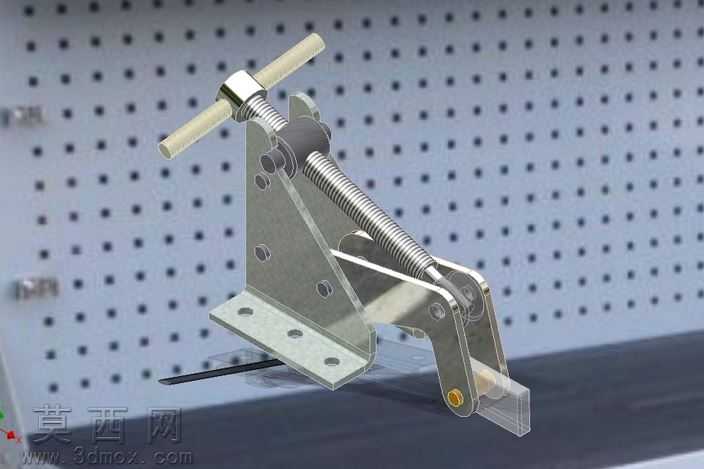

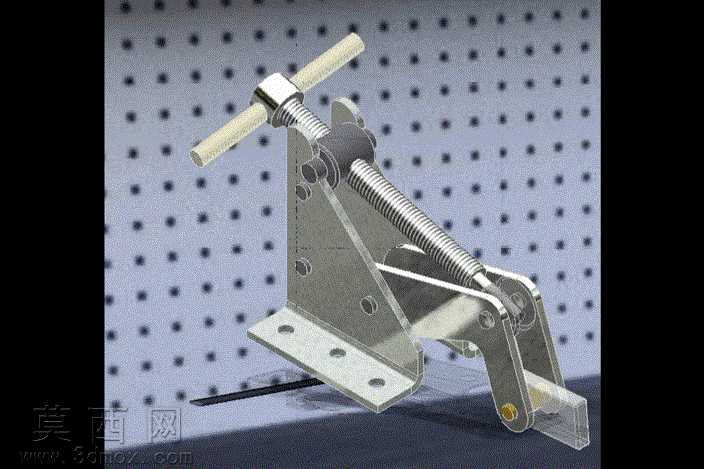

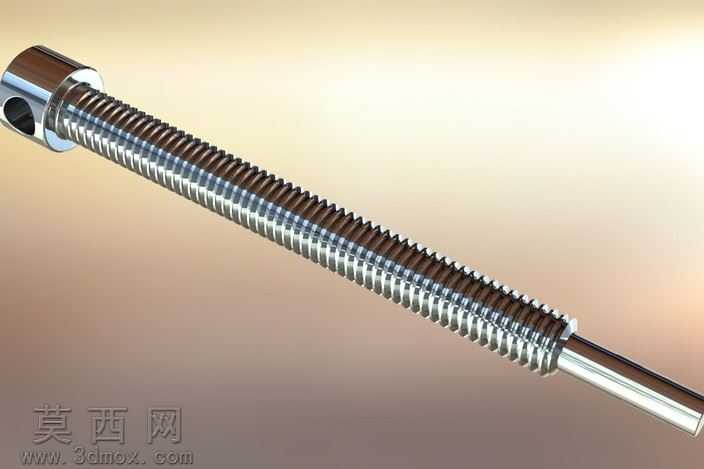

本款固定夹采用三维参数化建模完成全结构设计，建模过程中先完成底座基准特征搭建，底座采用带安装孔的L型折弯支撑板结构，预先预留四个对称分布的螺栓安装位，保证夹具有足够的安装固定基准。随后依次构建螺杆传动组件、铰接压臂组件、复位弹簧组件以及操作手柄部分，所有配合部位均按照实际机械装配公差预留间隙，螺杆与底座上的螺母座采用螺旋配合约束，可真实模拟螺杆旋转推进的运动过程。渲染阶段采用金属哑光材质赋予主体钢结构部件，表面添加细微的喷砂纹理模拟真实五金工件的加工质感，手柄部分采用浅色工程塑料材质，与金属部件形成明确的材质区分，弹簧部件赋予金属镀锌质感，铰接销轴部分做高光金属处理突出装配细节。结构设计上采用螺杆增力+铰接压臂的复合结构，旋转横向手柄即可带动螺杆轴向推进，推动压臂绕铰接点转动实现下压夹紧动作，内置的复位弹簧可在松开螺杆时自动带动压臂抬起复位，无需手动扳动压臂即可快速取放工件。整体结构经过运动仿真验证，夹紧行程、压紧力传递路径均经过优化，不存在结构干涉问题，底座的安装孔位适配常见的工装台面安装尺寸，压臂前端的压头采用平直接触面设计，可适配不同厚度的平板类工件夹紧需求，整体结构紧凑，操作力小，夹紧可靠，适合作为工装工位上的手动压紧部件使用，建模过程中所有特征均保留参数化编辑能力，可根据实际使用需求调整底座尺寸、螺杆行程、压臂长度等核心参数，快速衍生出不同规格的同系列固定夹产品。
