带USB充电端口的堆叠式圆柱储能装置

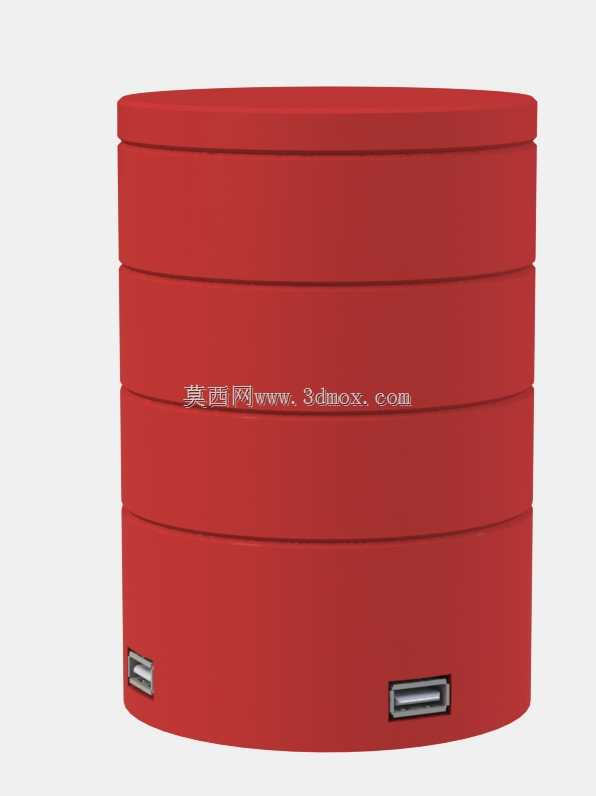

　　这款圆柱堆叠式供电装置的设计初衷，是面向桌面小功率数码设备的补能场景，解决多设备零散充电时桌面线材杂乱、充电头占用插座过多的实际问题，日常可放置在办公桌、床头边柜、展会临时展台这类场景，为手机、无线耳机、便携小风扇这类5V输入的小型数码产品提供应急或日常供电。从结构设计逻辑来看，整体采用分层堆叠的圆柱壳体方案，没有采用常规方形充电宝的棱角结构，圆柱形态的握持手感更圆润，放置在平面上也不会因为边角磕碰造成桌面刮损，分层结构的核心考量是将内部电芯组、充放电保护板、LED指示模块做物理分隔，不同层级的壳体可以单独开模，后期如果需要调整电芯容量，只需要增减中间的堆叠层数量即可，不需要重新开发整套外壳模具，能大幅压缩衍生型号的开发周期。

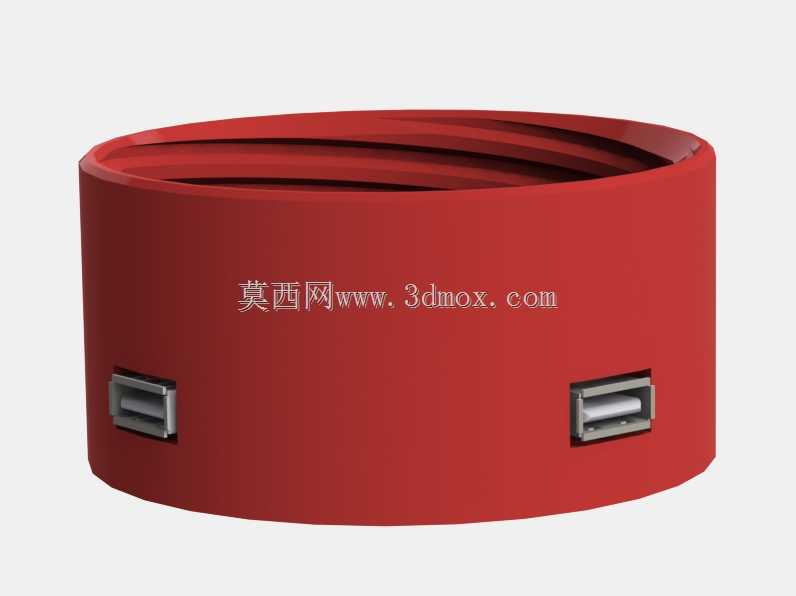

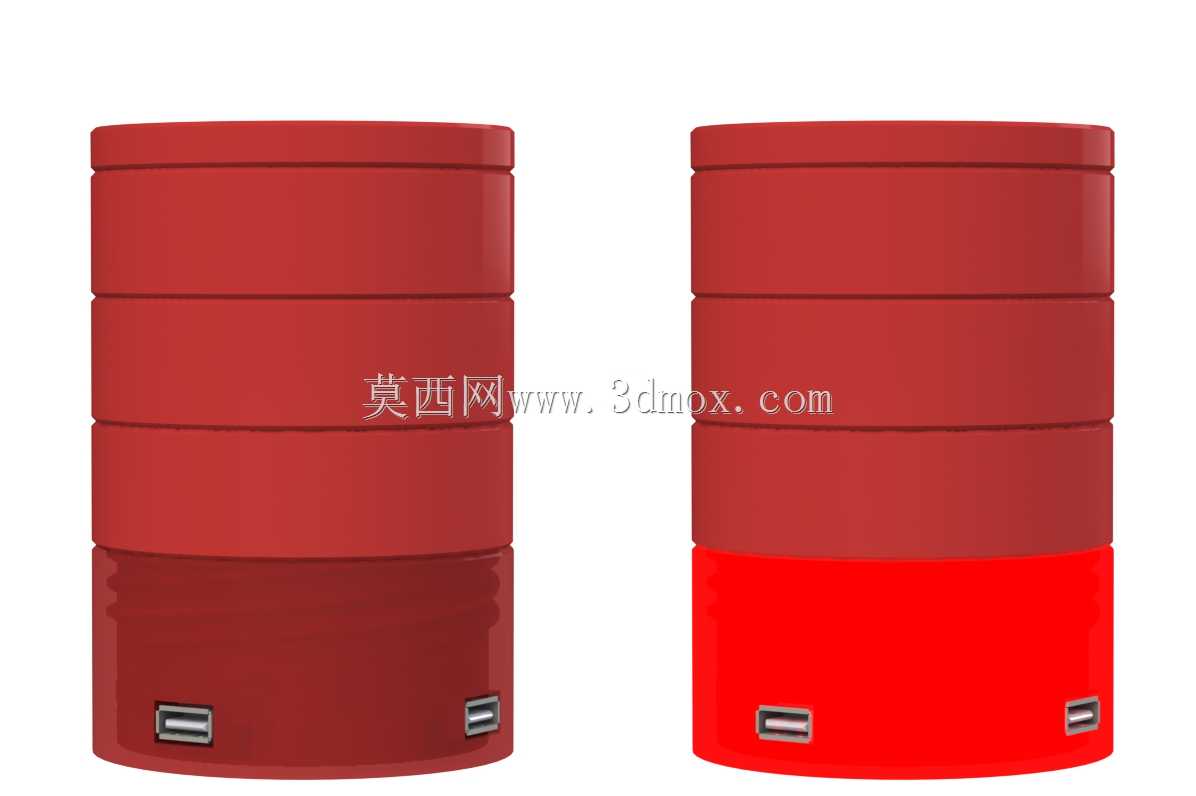

　　底部预留的两个USB输出端口，在布局上做了对称式排布，端口距离壳体下边缘预留了3mm的凸台防护结构，日常插拔充电线时，插头不会直接摩擦放置平面，也能避免端口因为长期受力出现焊脚松脱的问题，端口的开孔公差控制在0.1mm以内，能适配市面上绝大多数标准USB-A公头，不会出现插接过紧或者松垮接触不良的情况。关于LED指示功能的设计，是考虑到用户在暗光环境下使用时，不需要额外开启照明就能确认装置的剩余电量以及供电状态，壳体下半部分如果采用半透明PC材质，内置的LED灯组发出的光线可以均匀透过壳体，不会出现局部亮斑刺眼的问题，光线的亮度控制在10流明以内，既可以清晰指示工作状态，夜间放置在床头也不会因为光线过亮影响休息。

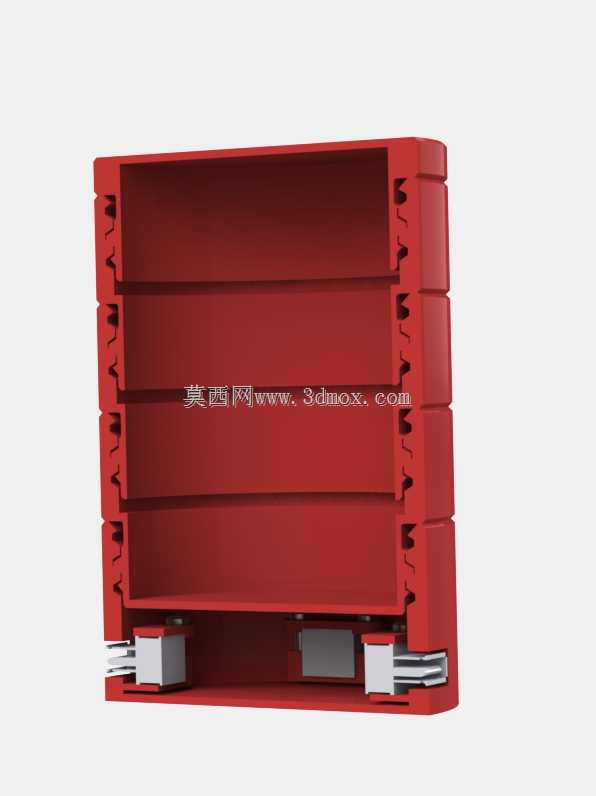

　　从安装与放置的边界尺寸来看，整体圆柱直径控制在80mm，高度根据电芯容量的不同可以在120mm到180mm之间调整，底部做了1mm深度的内凹防滑胶圈安装位，胶圈突出壳体底面0.5mm，放置在光滑的玻璃、烤漆桌面时不会出现滑动移位的情况，整体重量控制在300g到500g之间，单手握持携带不会有明显的坠手感。结构设计上，每层堆叠壳体之间采用卡扣加超声波焊接的连接方式，卡扣的咬合深度设计为1.5mm，既可以保证日常使用时壳体不会松脱，后期维修拆解时也可以通过专用工具沿接缝撬开，不会造成壳体的不可逆损坏，内部电芯仓的周边预留了2mm的缓冲泡棉安装间隙，当装置出现意外跌落时，泡棉可以吸收大部分冲击能量，避免电芯受挤压出现安全隐患。

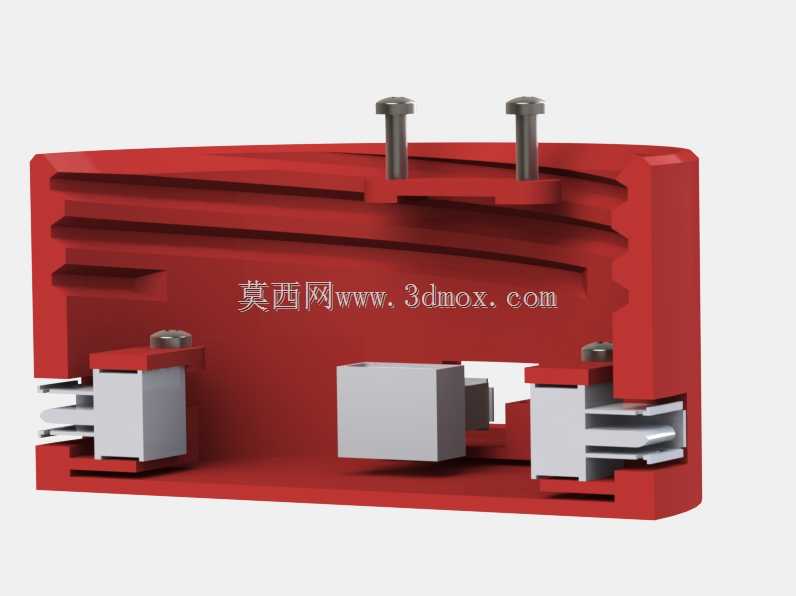

　　充放电保护板的安装位设置在最上层壳体的内部，与电芯层之间设置了绝缘阻燃隔板，隔板采用ABS阻燃材质，厚度1mm，可以避免保护板元件引脚直接接触电芯造成短路风险，USB端口的焊盘位置做了加厚铜箔设计，能承受至少5000次的插拔寿命测试，完全满足日常高频使用的需求。在细节处理上，壳体的外表面做了细晒纹处理，不容易残留指纹和汗渍，长期使用也不会出现表面亮斑磨损的问题，上下端面的边缘做了R2的圆角过渡，没有尖锐的棱角，拿取时不会划手。这款装置的设计没有追求过度的冗余功能，所有结构设计都围绕日常桌面供电的实际使用需求展开，在保证结构强度和使用安全的前提下，尽可能压缩了不必要的结构空间，让整体形态更紧凑，同时兼顾了外观的简洁性，能适配不同风格的桌面布置场景。
