奥德赛卷绕式铅酸车载储能蓄电池结构

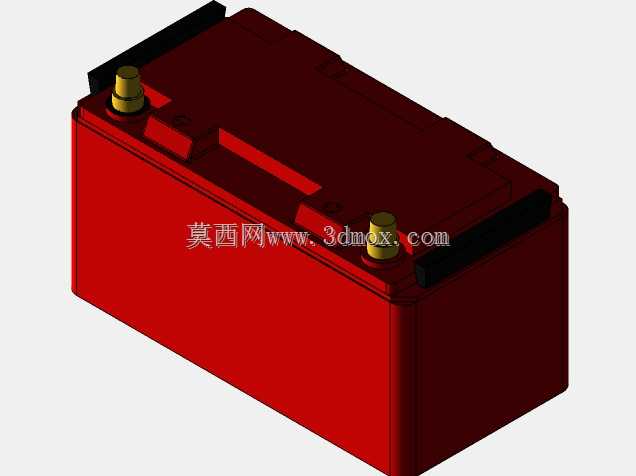

　　在车载供电系统的三维结构设计工作里，蓄电池的安装匹配一直是动力舱布局环节容易被忽略却直接影响整车可靠性的细节，不少初入行的结构工程师在做动力舱排布时，常直接套用通用电池的外形参数做占位，等到实车装配阶段才发现极柱位置干涉、压块固定点不匹配、接线端子预留空间不足，甚至出现电池与周边线束、散热管路的安全间隙不够的问题，最终不得不反复调整周边部件位置，拖慢整车开发的验证节奏。这次完成的这款奥德赛蓄电池三维结构，完全按照实车搭载的量产件测绘建模，还原了卷绕式铅酸蓄电池的所有外部结构细节，能直接用于整车动力舱的布局校核、安装支架设计以及供电系统的装配模拟。

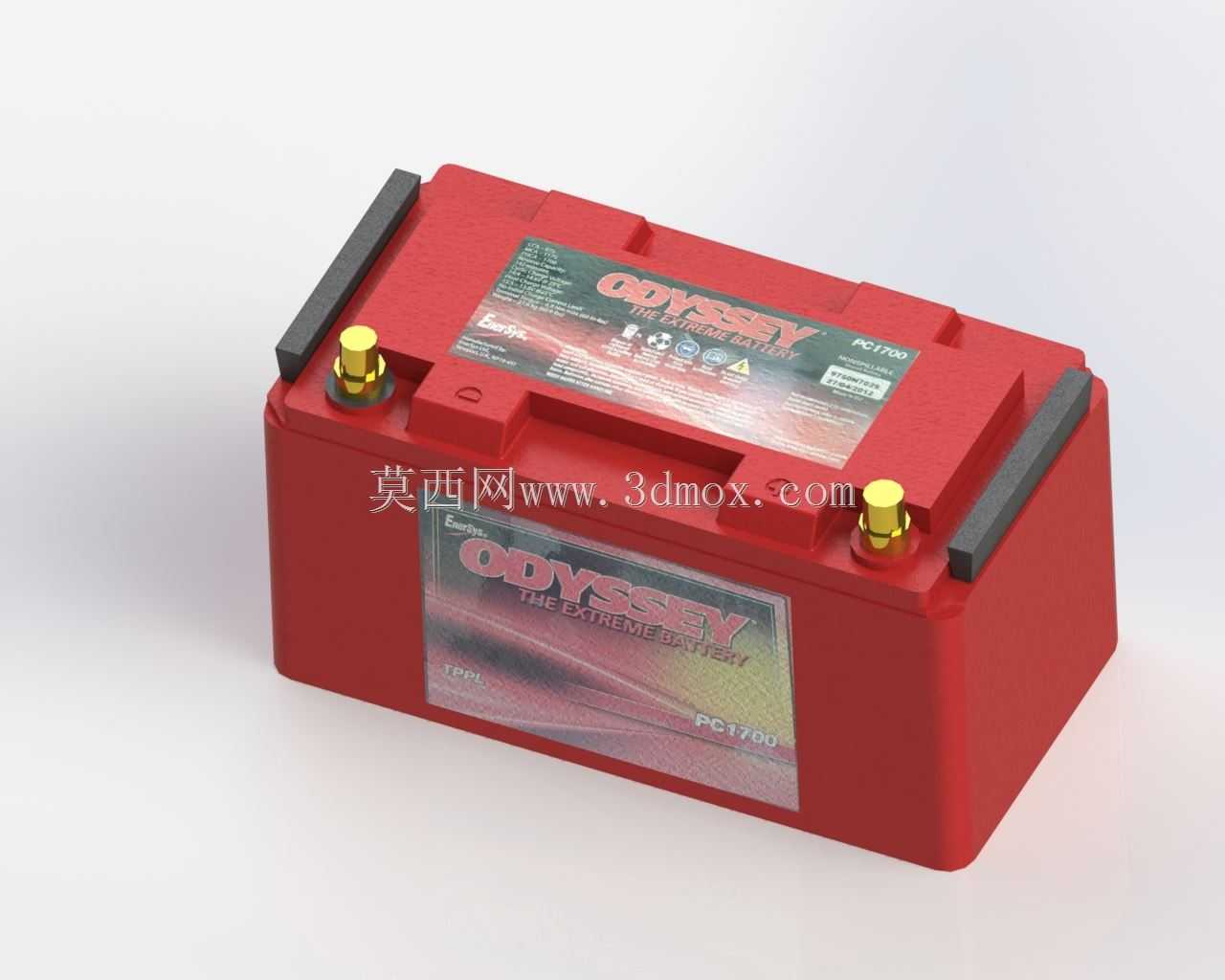

　　从实际应用场景来看，这类蓄电池主要适配乘用车辆、特种作业车辆以及部分需要大电流短时放电的改装设备，和普通平板铅酸电池不同，卷绕式结构的电芯采用螺旋卷绕工艺，内部极群紧密贴合，抗振动性能远优于传统富液式电池，能够适应越野路况、工程作业场景下的持续颠簸工况，不会因为频繁振动出现极柱松动、极板脱粉的问题。建模过程中没有简化任何外部装配特征：壳体采用增强ABS材质的红色注塑外壳，表面的加强筋位置、壳体侧壁的脱模斜度都按照实际注塑件的工艺要求还原，壳体顶部的两个铅质镀金极柱，分别对应正负极的不同直径尺寸，极柱根部的密封凸台、顶部的接线端子固定螺纹深度都做了精确还原，避免后续设计接线夹时出现配合间隙过大或者螺纹旋合长度不足的问题。

　　壳体两侧的黑色压条是电池安装的核心定位结构，这两个压条的凸起高度、与壳体侧面的贴合面弧度，直接决定了电池固定压块的设计尺寸，建模时特意保留了压条与壳体之间的装配间隙，以及压条表面的防滑纹理，方便工程师在做固定结构设计时，准确计算压块的压紧行程，避免出现压装过紧导致壳体破裂、或者压装过松导致车辆行驶中电池窜动的问题。电池顶面的标签区域也按照实车件的位置做了分区标识，包括型号标注区、警示标识区、性能参数区的位置边界，方便后续做整车维护手册的图示制作时直接调用，不需要再单独测绘标签位置。

　　做安装边界校核时，这款电池的外形尺寸完全按照量产件的实测值设定，长度、宽度、高度方向的公差带按照车用塑料件的通用公差设定，预留了实车装配需要的间隙量：电池底部与安装托盘之间预留了3mm的缓冲垫安装空间，极柱顶部与动力舱上盖板之间预留了不小于15mm的接线操作空间，电池侧壁与周边冷却水管、线束的安全间隙按照整车电气安全要求设定为不小于10mm，避免车辆行驶过程中部件摩擦导致的管路破损、线束绝缘层磨损问题。和普通启动电池不同，这款电池的大电流放电特性决定了它的接线端子需要承受更大的瞬时电流，所以建模时极柱的导电截面尺寸也按照实际载流量要求还原，工程师在设计整车线束时，可以直接根据极柱的截面尺寸匹配对应的线径，避免出现线束载流量不足导致的线路过热问题。

　　不少工程师在做改装车设计时，常会把这类电池移到座舱内部或者后备箱位置，这时候电池壳体的密封结构就成了设计重点，建模时还原了壳体上盖与底座之间的密封胶条安装槽，以及极柱根部的密封结构，能够帮助工程师准确评估电池的密封性能，确定是否需要额外增加电池防护盒，避免酸液泄漏腐蚀周边部件。另外，电池壳体表面的所有圆角、倒角都按照实车件的工艺要求做了处理，没有出现尖锐棱角，既符合注塑件的生产工艺要求，也能避免装配过程中划伤操作人员或者周边线束。在做振动仿真分析时，这个模型的质心位置按照实际电池的重量分布设定，能够准确模拟车辆在不同路况下电池对安装支架的冲击载荷，帮助工程师优化支架的结构强度，确定支架的钢板厚度、焊接点位置，避免支架在长期振动下出现疲劳断裂的问题。

　　从设计思路上来说，这个模型没有做任何不必要的结构简化，所有和装配、维护相关的特征都完整保留，甚至包括壳体顶部的排气阀位置、观察孔的结构，都按照实件还原，方便工程师在做动力舱布局时，预留出排气阀的通气空间，避免排气通道被周边部件堵塞，导致电池内部压力过高出现鼓胀问题。对于需要做电池维护模拟的场景，模型也能直接用于拆装流程的动画制作，比如极柱接线的操作顺序、固定压块的拆装步骤，都可以通过这个模型完成可视化演示，不需要再单独制作简化模型。

　　在实际的设备选型工作中，不少工程师会纠结不同品牌电池的安装互换性，这个模型的安装接口尺寸完全按照行业通用的车载电池安装标准设定，和同容量级别的其他品牌电池安装尺寸具备互换性，工程师可以直接调用这个模型做不同电池方案的对比校核，不需要重复建模，大幅提升动力舱布局的设计效率。需要注意的是，这类卷绕式电池的安装方向有一定的倾斜角度允许范围，建模时也标注了壳体上的安装方向标识，避免装配时出现电池倾斜角度过大导致电解液泄漏的问题。
