滑翔伞机载跟拍凸轮挂载装置

　　这套挂载结构主要服务于滑翔伞运动的第一视角跟拍需求，区别于常规的固定相机支架，其核心采用凸轮随动结构来实现拍摄角度的自适应调整，解决滑翔伞飞行过程中伞翼姿态变化、气流扰动带来的拍摄画面偏移、抖动问题。在实际滑翔伞飞行场景中，飞行员从山坡助跑起飞、空中气流颠簸、转向压重心、进场降落的全流程里，伞绳与飞行员身体的相对角度会持续发生变化，常规固定支架要么会被伞绳遮挡镜头，要么会随着伞体俯仰出现画面倾斜，无法稳定捕捉飞行员第一视角与伞翼同框的流畅画面，这套随动凸轮结构正是针对这一实际痛点设计。

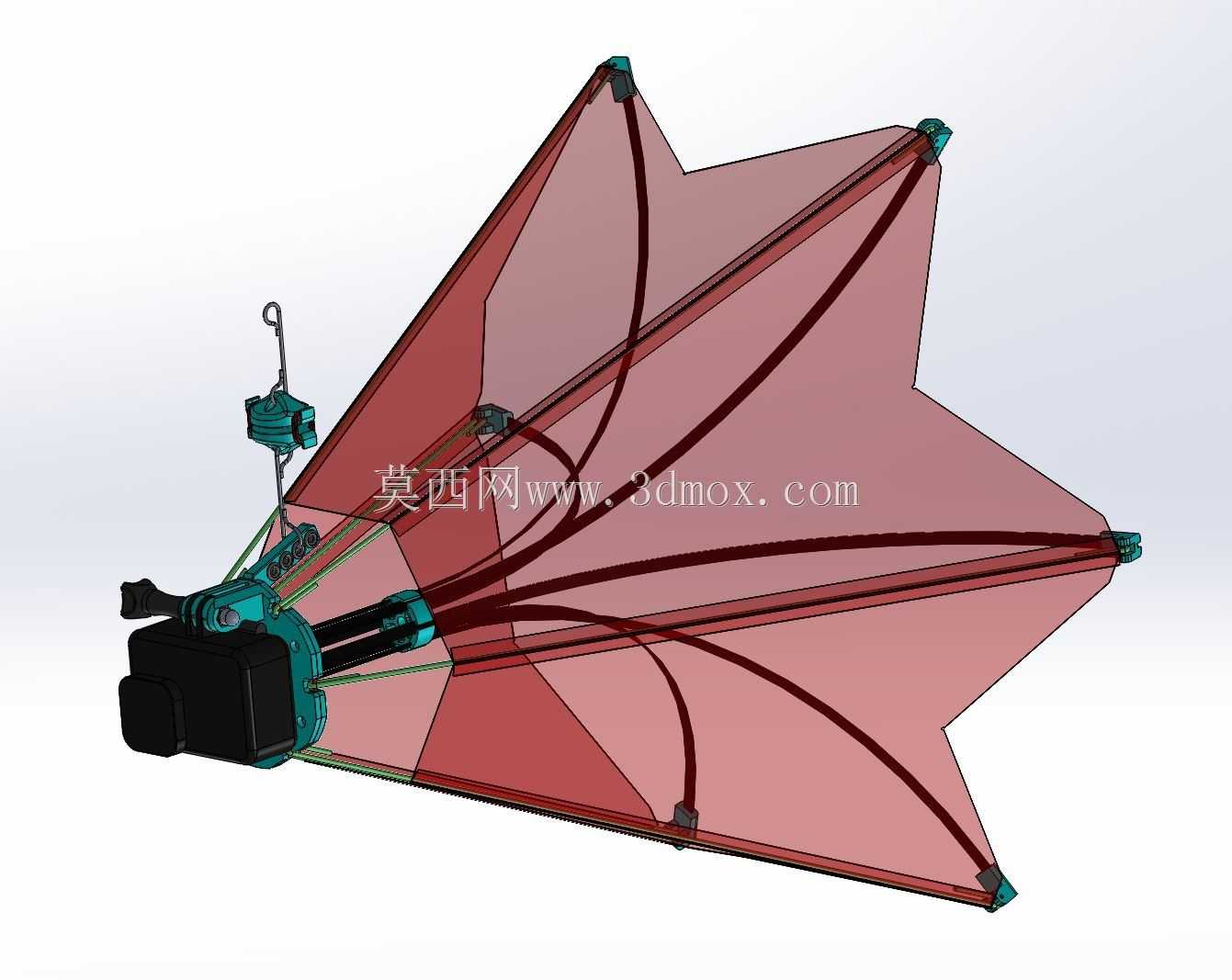

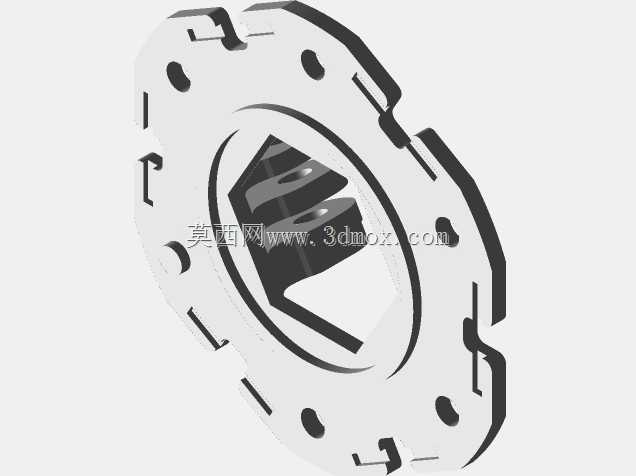

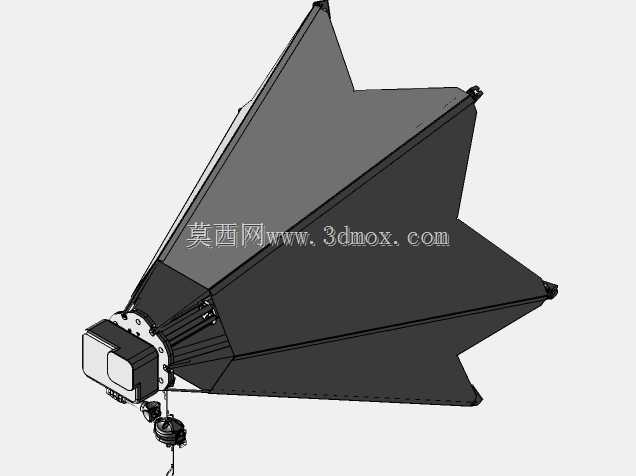

　　从功能特性上看，整个装置分为前端相机安装舱、中部凸轮随动主体、尾部伞绳连接段三个部分。前端相机安装舱做了下沉式设计，预留了运动相机的标准安装卡位，舱体边缘做了圆角导边处理，避免飞行过程中高速气流产生尖锐风噪，同时也防止剐蹭伞绳。中部的凸轮随动结构是整套设计的核心，凸轮轮廓是根据滑翔伞常见的俯仰角度范围拟合得出，当伞体相对于飞行员出现上下俯仰时，连接伞绳的摆臂会带动凸轮转动，通过凸轮型面的轨迹约束，反向带动前端相机舱做反向角度补偿，让相机光轴始终保持在对准飞行员前侧视角的范围内，不需要额外加装电子云台，纯机械结构就能实现角度随动，重量更轻，也不会出现电子设备在高空低温环境下宕机的问题。尾部的伞绳连接段做了多股伞绳分线固定位，每个固定位都做了光滑的圆弧过线结构，避免长期使用磨损伞绳，连接点的位置经过重心配平，确保整套装置挂载后不会改变伞绳原有受力分布，不会影响滑翔伞的原有飞行操控特性。

　　设计过程中首先考虑的是安装边界问题，整套装置的安装不需要对滑翔伞做任何改装，直接通过快挂结构连接在伞绳与飞行员背带的连接节点处，整体宽度控制在120mm以内，长度不超过280mm，收拢状态下的厚度不超过70mm，不会超出飞行员身前的操作空间，不会影响飞行员做拉刹车、摸备份伞手柄等关键操作。重量控制是这类航空挂载设备的核心指标，整套结构除了必要的凸轮销轴采用不锈钢材质外，其余承力结构都采用轻量化的硬质铝合金加工，非承力的整流罩部分采用薄壁工程塑料制作，整体重量控制在180g以内，加上运动相机的总重量也不会超过400g，远低于滑翔伞挂载设备的单节点重量安全阈值，不会给伞绳带来额外的集中载荷。

　　从结构可靠性角度考虑，凸轮副的配合间隙做了0.1mm的预留，既保证转动顺畅不会卡滞，又不会因为间隙过大带来画面的高频抖动，所有转动销轴都做了防脱卡簧设计，避免飞行过程中结构松脱。相机安装舱的固定位做了双重锁紧设计，除了常规的快装板卡扣外，还预留了安全绳挂孔，可以额外加挂安全绳连接在飞行员背带上，杜绝相机空中脱落的风险。在气流扰动的工况下，凸轮结构自带一定的阻尼特性，能够过滤掉高频的小幅振动，避免画面出现高频果冻效应，相比电子云台的防抖逻辑，纯机械阻尼的防抖延迟更低，在快速转向、突遇气流的工况下不会出现云台修正滞后的问题。

　　实际使用场景中，这套装置不仅可以用于滑翔伞飞行员的日常飞行记录，也可以用于滑翔伞赛事的跟拍、特技飞行动作的动作捕捉，不需要额外安排跟拍飞行员，单伞就能完成飞行员与伞翼同框的画面拍摄。结构本身没有复杂的电子元件，日常维护只需要定期清理凸轮副缝隙里的沙尘、在销轴位置滴少量润滑油即可，不需要复杂的校准流程，飞行员在起飞前只需要将装置卡在伞绳节点上，锁紧相机就可以直接使用，操作门槛极低。设计时还考虑了不同型号运动相机的适配性，前端安装舱的卡位做了可调节设计，可以适配不同尺寸的主流运动相机，不需要额外打印转接件，同时安装舱的角度也预留了手动微调的余量，飞行员可以根据自己的拍摄需求，在起飞前调整相机的基础拍摄角度，凸轮随动结构会在这个基础角度上做自适应的角度补偿，满足不同的取景范围需求。
