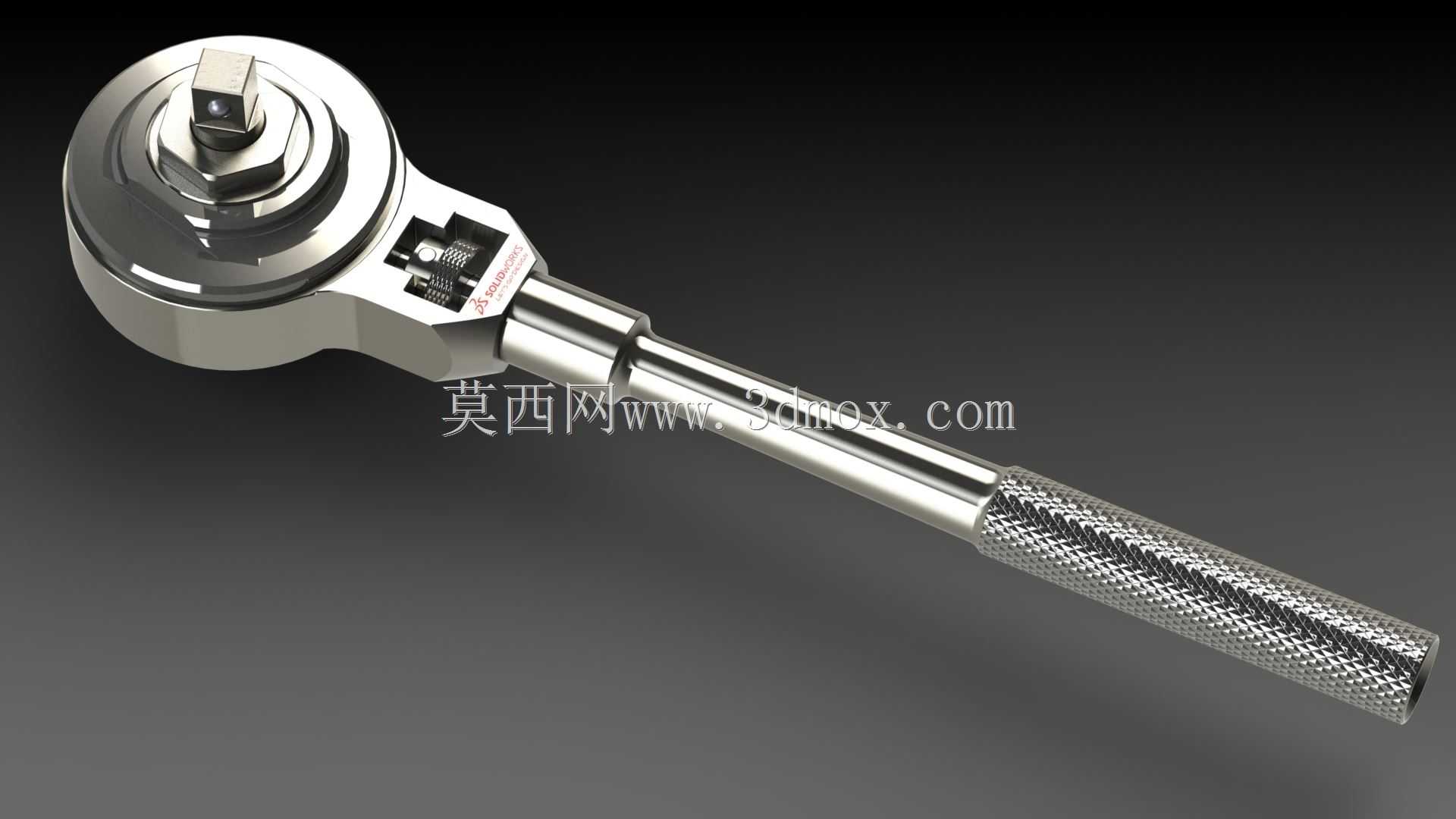

在手动棘轮工具的整套传动与锁紧体系中,螺母帽是承担轴向限位、扭矩传递辅助、端面贴合密封的核心配套零件,其结构合理性直接决定整套棘轮工具在高频重载作业下的使用寿命与操作手感。日常设备维保、生产线装配、户外施工等场景中,棘轮扳手需要频繁切换正反转、承受交变冲击载荷,螺母帽作为靠近棘轮棘爪啮合端的限位构件,需要同时兼顾径向定位精度与轴向锁紧的可靠性,避免棘轮组件在反复扳动过程中出现轴向窜动,导致棘爪与棘轮齿的啮合深度不足,引发滑齿、打齿等故障。

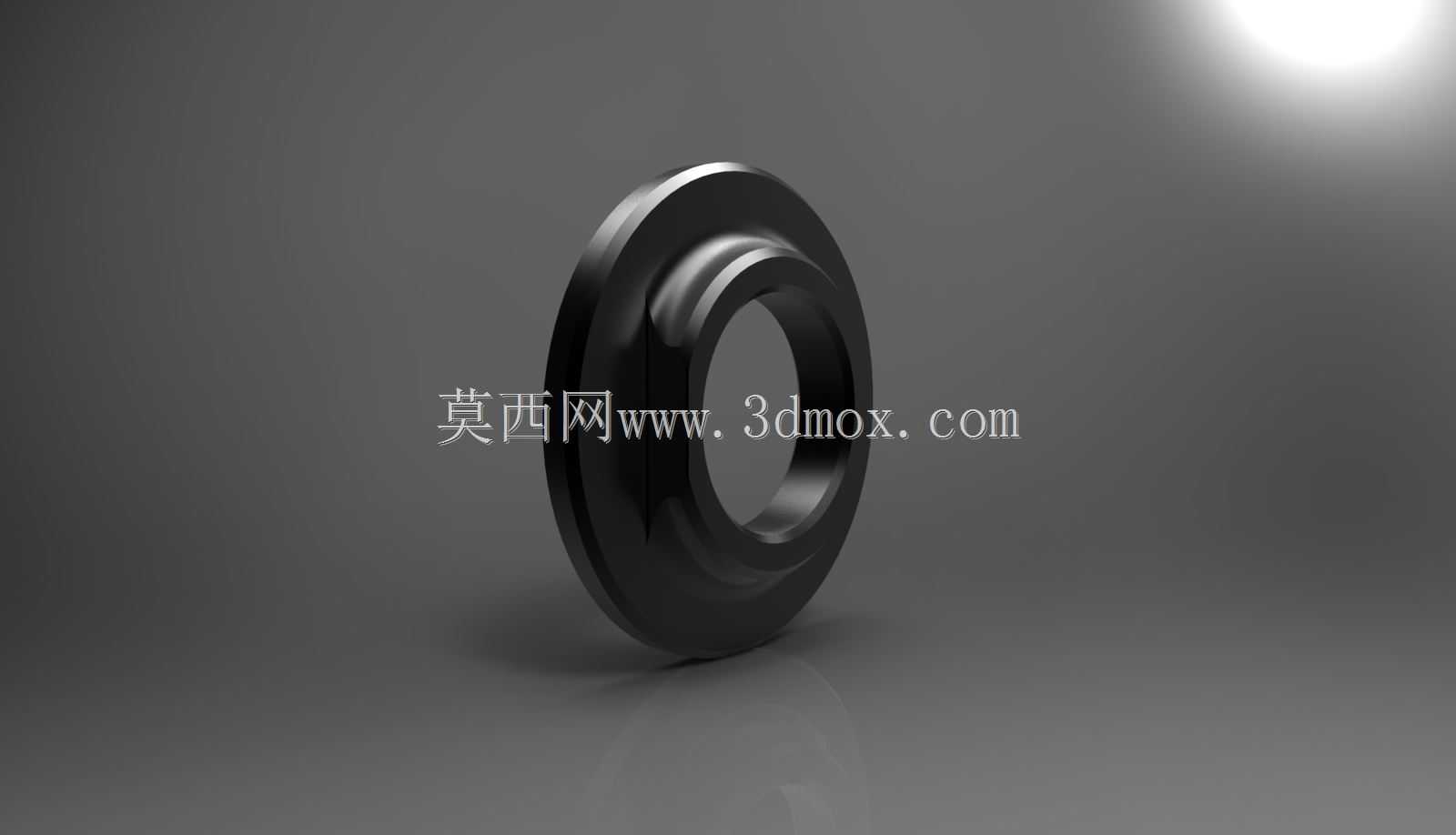

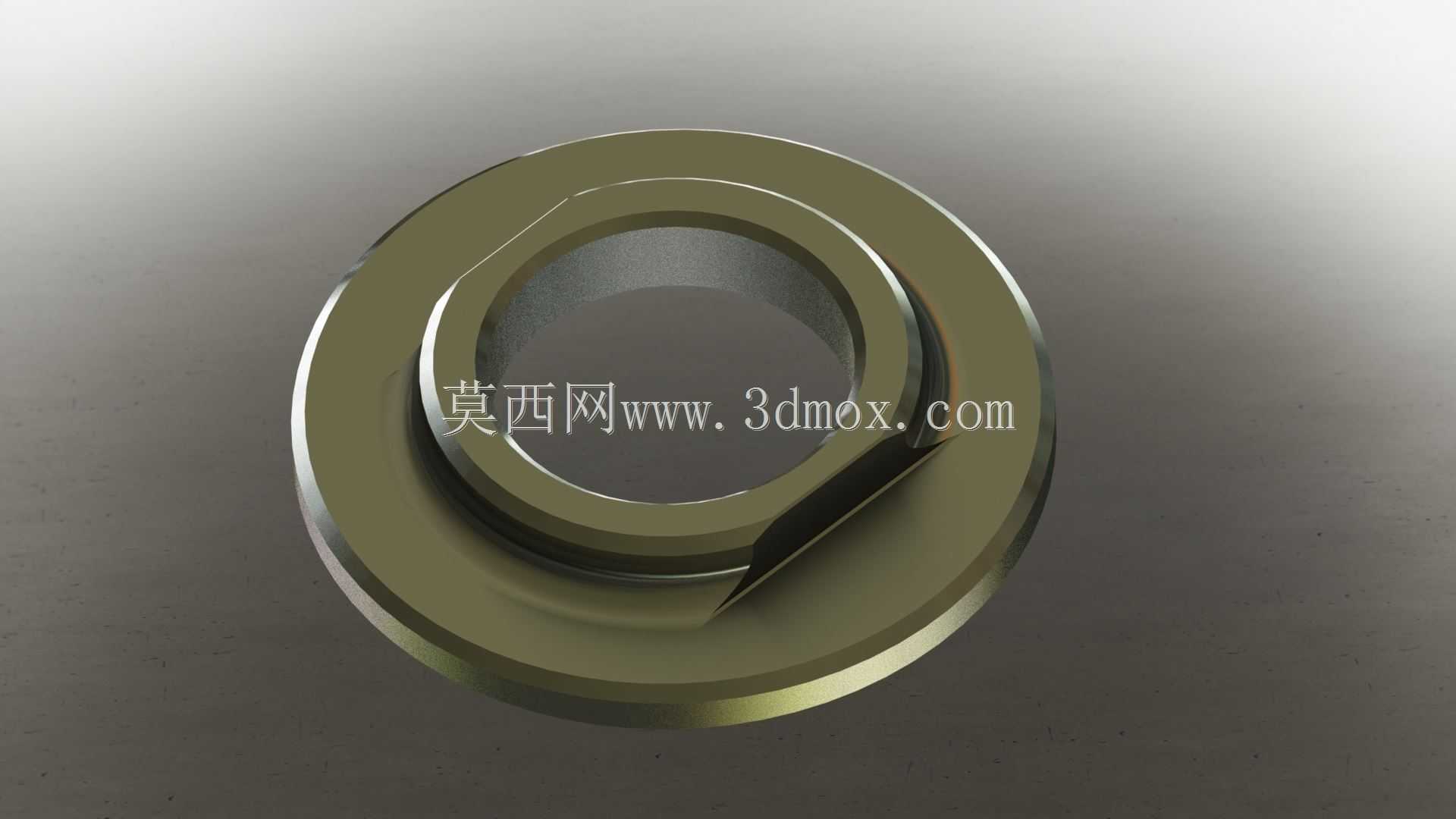

从结构设计逻辑来看,该螺母帽采用阶梯式同轴回转结构,大直径端面为贴合承压面,加工时需要严格控制端面的平面度与表面粗糙度,确保与棘轮工具壳体端面贴合时无间隙,避免作业过程中杂质进入棘轮啮合腔,同时分散轴向锁紧力,防止局部应力集中导致的零件变形。内侧的小直径凸台为定位止口,与棘轮主体的中心安装孔采用间隙配合设计,配合公差控制在H7/h6区间,既保证装配时的顺畅度,又能限制棘轮组件的径向偏移量,让棘爪与棘轮齿的啮合间隙保持在设计允许的0.1-0.2mm范围内,兼顾传动灵活性与啮合可靠性。
零件的内孔为光孔与内螺纹的组合结构,光孔段用于穿过棘轮组件的中心转轴,螺纹段与转轴端部的外螺纹配合,实现整套棘轮组件的轴向锁紧。设计时特意在螺纹段与光孔段的衔接处加工了退刀槽,既保证螺纹加工的完整性,又能在装配时让转轴端面与退刀槽端面贴合,起到轴向定位的作用,避免锁紧时螺纹出现咬死现象。零件外侧的环形凹槽为卡簧安装位,用于配套轴用弹性挡圈,实现双重轴向限位,即使在大扭矩冲击下螺纹出现轻微松动,卡簧也能阻挡螺母帽脱出,提升工具使用的安全系数。
从安装边界来看,该螺母帽的最大外圆直径需要与棘轮工具手柄端部的内孔直径匹配,装配后外圆与手柄内孔保留0.3-0.5mm的间隙,方便装配时的涂胶与调整,同时避免手柄外壳与螺母帽发生运动干涉。螺母帽的总高度需要严格控制,确保装配后端面不突出手柄外壳表面,同时给内部棘爪的摆动预留足够的空间,不会因为螺母帽装配过深挤压棘爪复位弹簧,导致棘爪无法正常回位、棘轮无法实现单向传动。承压端面的厚度经过载荷校核,在承受最大额定扭矩对应的轴向锁紧力时,端面的变形量控制在0.02mm以内,不会因为长期受力出现塌陷,导致锁紧失效。
实际选型与建模过程中,需要重点关注几个关键尺寸的公差匹配:一是定位止口的同轴度,相对于内孔轴线的同轴度公差需要控制在0.03mm以内,否则装配后会出现棘轮转动卡滞、棘爪啮合偏载的问题;二是承压端面与内孔轴线的垂直度,公差控制在0.02mm以内,避免锁紧后棘轮组件出现偏斜,导致转动时扭矩波动过大;三是螺纹的精度等级,选用6H级内螺纹,保证与转轴螺纹的配合松紧度适中,既不会因为配合过松导致锁紧失效,也不会因为配合过紧导致装配困难。
在材料选择上,这类零件通常选用中碳合金钢经调质处理,表面进行发黑或镀镍处理,兼顾强度与防锈性能,能够适应车间、户外等多场景的作业环境,即使接触油污、水汽也不会轻易出现锈蚀,保证工具长期使用后的拆装便利性。零件的所有棱边都做了0.2mm的倒角处理,避免装配时划伤操作人员,同时去除加工毛刺,防止毛刺脱落进入棘轮啮合腔造成零件磨损。
