手动棘轮扳手配套传动工具轴结构

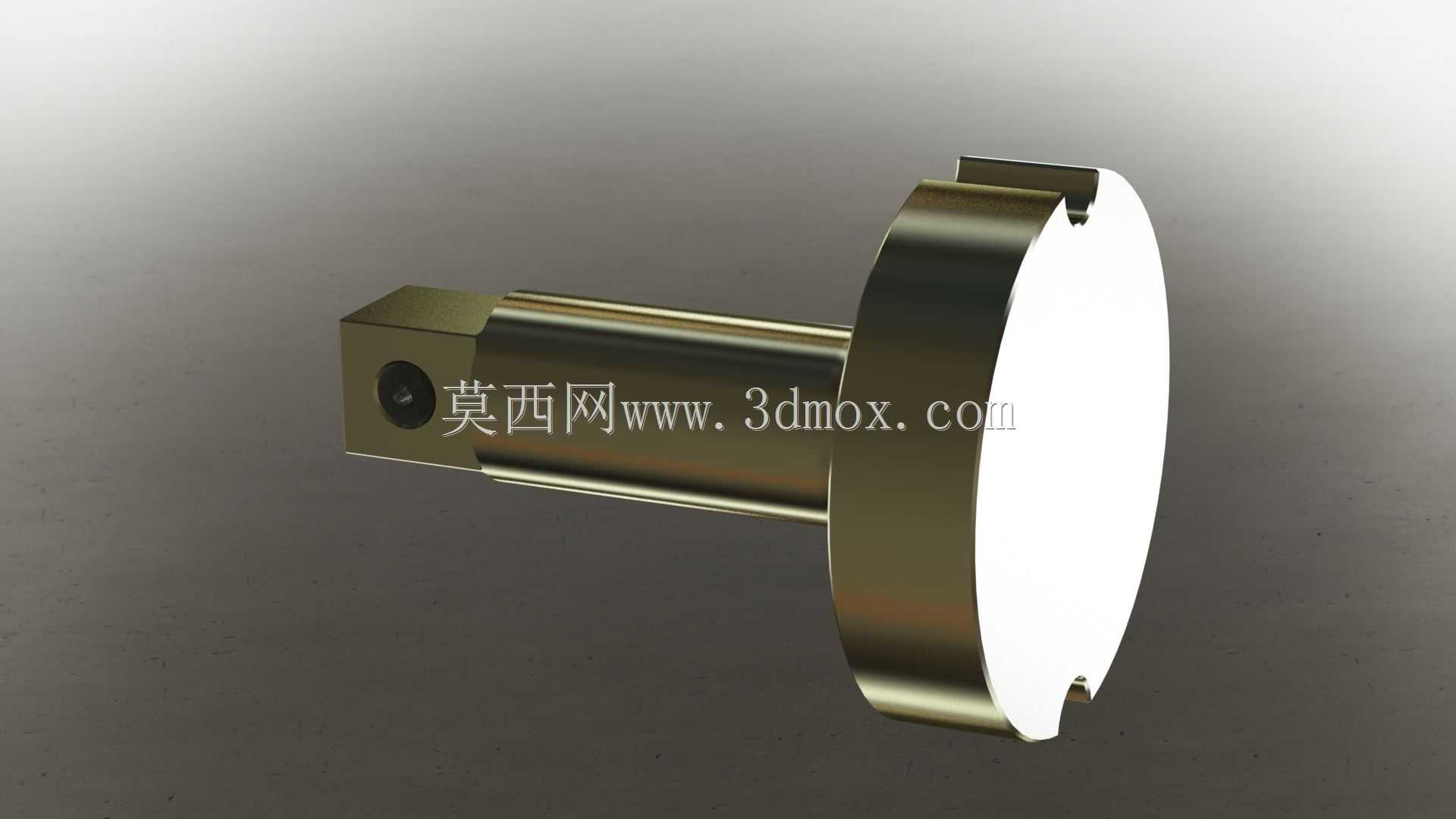

　　在手动拆装作业的一线场景里，不管是汽修工位的底盘螺栓拆装、家电售后的紧固件拆卸，还是设备维保现场的狭小空间作业，棘轮工具都是一线操作人员离不开的随身工装，而作为整套棘轮工具扭矩传递核心的工具轴，其结构设计直接决定了整套工具的负载能力、操作手感与使用寿命。这款棘轮工具轴的设计完全围绕手动工具的实际使用工况展开，没有冗余的装饰性结构，每一处几何特征都对应实际使用中的功能需求。轴身主体采用等直径圆柱结构，表面做了高光金属处理，这部分是轴的主体传力段，在装配状态下嵌套在棘轮手柄的内部空腔中，与手柄内的棘爪、换向结构配合，既承担扭矩传递的作用，又作为手柄内部组件的定位基准，圆柱面的加工精度直接影响棘轮转动时的顺滑度，间隙过大会导致换向旷量，

　　间隙过小则会出现卡滞，无法实现小角度拧动的优势。轴的一端设计为带径向通孔的方头结构，这是整套工具的输出端，方头的尺寸严格适配通用标准套筒的对接接口，径向通孔用来安装锁紧弹珠，防止作业过程中套筒脱落，方头的棱角做了微小的倒角处理，既方便套筒快速对位安装，又能避免棱角处应力集中，在承受大扭矩扳动时出现崩裂问题。轴的另一端是带缺口的圆盘式法兰结构，这个结构是整套棘轮的换向与限位核心，圆盘边缘的两个对称缺口是与棘爪啮合的卡位结构，当切换换向拨杆时，棘爪会卡入对应侧的缺口，实现单向锁止、反向空转的棘轮功能，圆盘的直径与手柄端部的内腔尺寸匹配，限制轴的轴向窜动，避免作业过程中轴从手柄中脱出，同时圆盘的端面作为手柄端盖的贴合面，

　　保证整套工具装配后端面平整，没有突出的棱角硌手。从安装边界来看，这款轴的轴向尺寸完全适配常规中号棘轮手柄的内部空腔长度，装入后两端分别与手柄的头部、端盖贴合，没有多余的伸缩余量，径向尺寸与手柄内孔的配合间隙控制在合理范围内，既保证转动灵活，又不会出现径向晃动。在实际使用中，这款轴需要承受反复的交变扭矩，尤其是在拆卸锈蚀螺栓的瞬间，峰值扭矩会远超额定值，因此设计时在方头与轴身的衔接处、法兰盘与轴身的衔接处都做了圆弧过渡，避免直角衔接带来的应力集中，防止大负载下出现断裂问题。不同于电动工具的高速传动，手动棘轮工具的转速极低，但对瞬时冲击负载的耐受能力要求更高，因此这款轴的结构没有做多余的减重设计，保证各受力段的截面尺寸足够，

　　不会因为追求轻量化而牺牲结构强度。在装配逻辑上，这款轴可以从手柄的端部直接装入，不需要额外的复杂紧固件，依靠手柄内部的卡簧与端盖就能完成轴向固定，拆解维护时只需要撬开端盖就能取出轴体，清理棘爪啮合处的油污、铁屑，日常维护十分方便，适合维保现场的粗放使用环境。在狭小空间作业时，棘轮工具不需要像普通扳手那样反复脱开套筒重新对位，只需要小角度往复扳动就能完成螺栓拆装，而这款轴的法兰缺口角度设计，直接决定了棘轮的最小作业角度，缺口的位置经过反复调校，保证最小扳动角度控制在小范围内，在管路密集、周边有障碍物遮挡的工位上，也能顺利完成紧固件操作。轴身的表面粗糙度经过严格控制，既不会因为过于光滑导致装配后出现打滑，也不会因为粗糙度过大导致转动时阻力过大，影响操作手感。方头的尺寸公差严格遵循通用手动工具的接口标准，可以适配市面上绝大多数同规格的标准套筒、转接头，不需要定制配套配件，通用性极强。法兰盘的厚度经过优化，既保证足够的啮合强度，又不会占用过多的手柄内部空间，给棘爪、换向弹簧等组件留出足够的安装位置，让整套手柄的握持直径控制在适合人手握持的范围内，长时间操作也不会出现硌手的问题。
