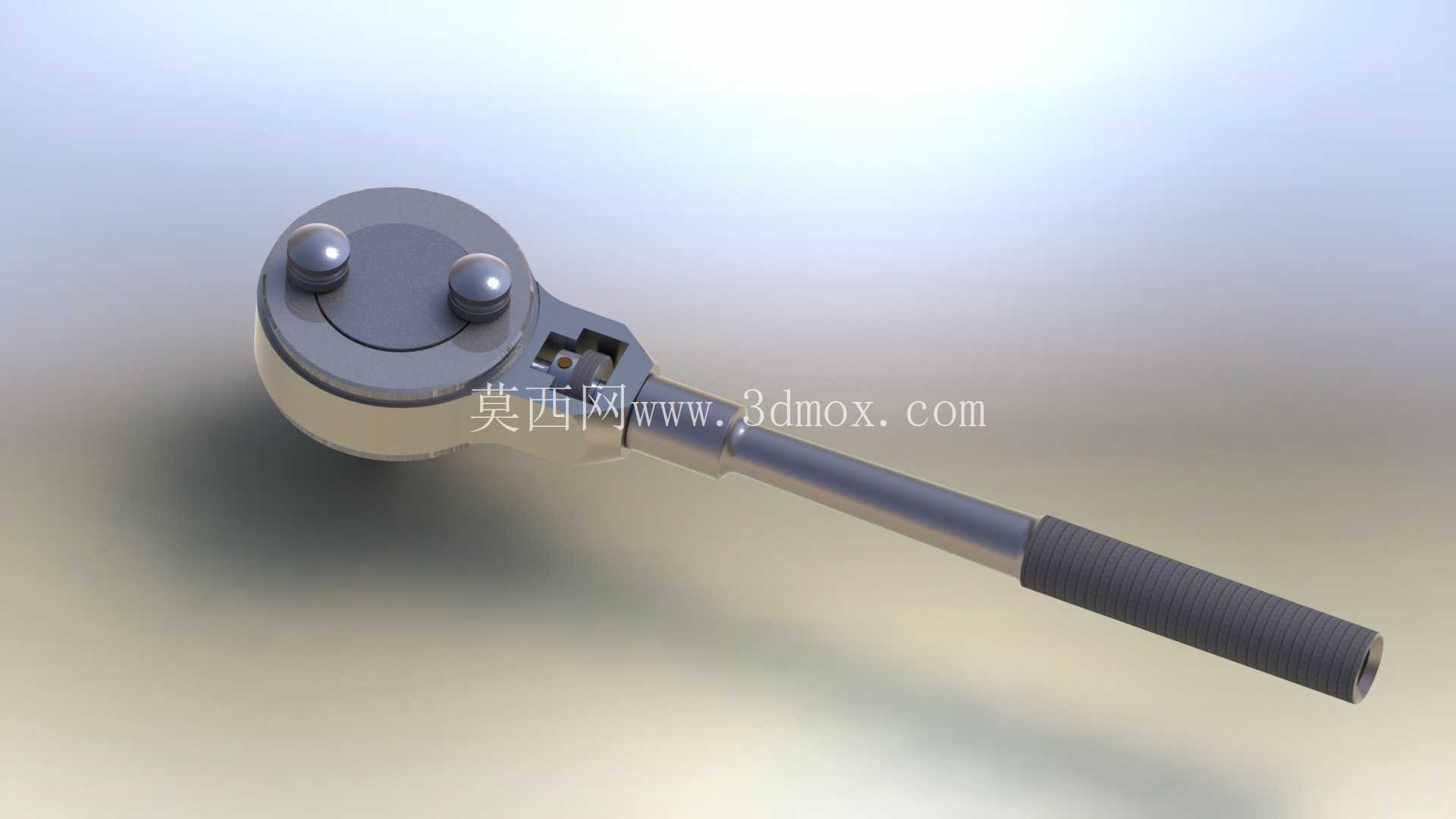

棘轮式套筒扳手内部结构三维数模

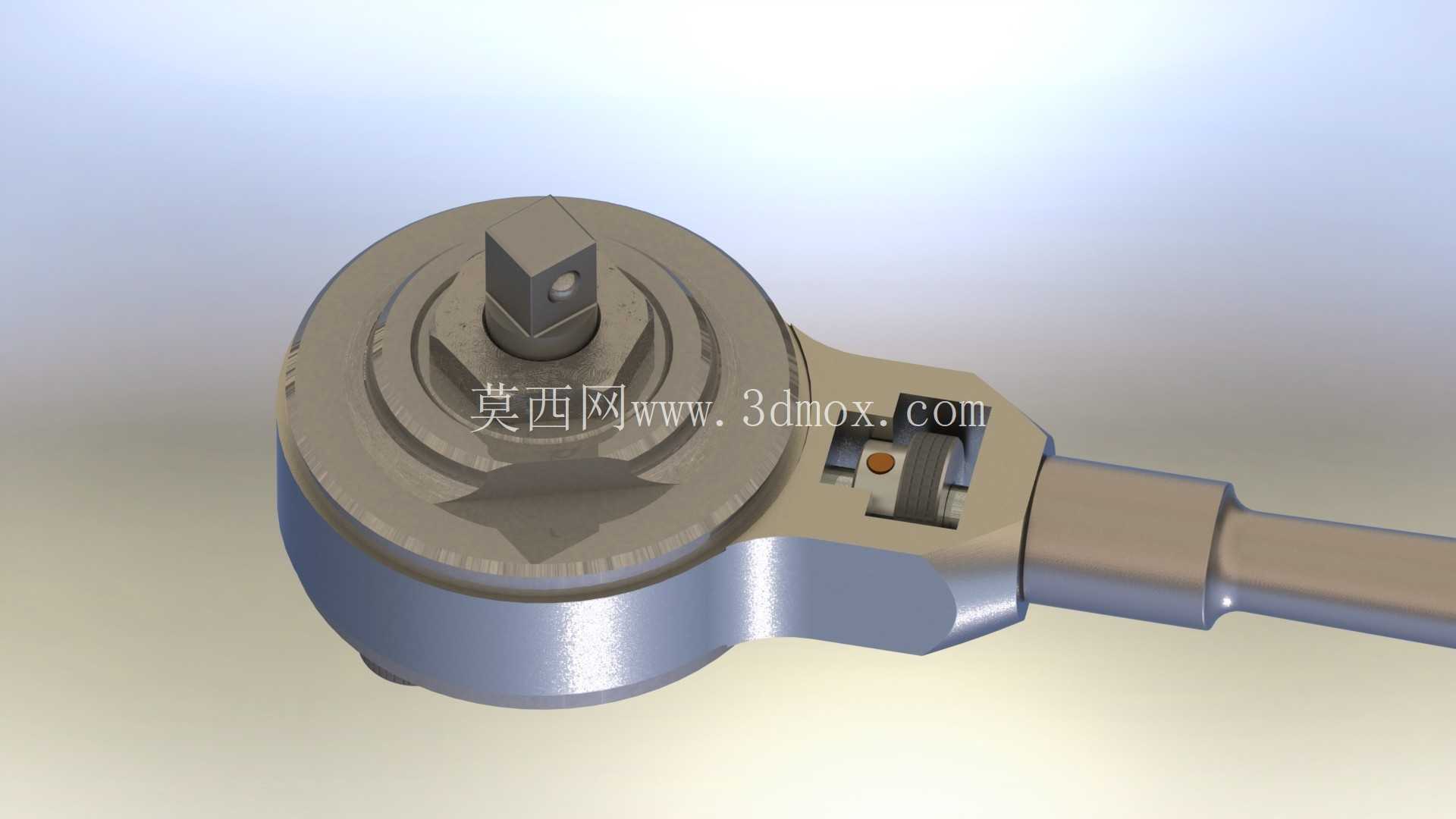

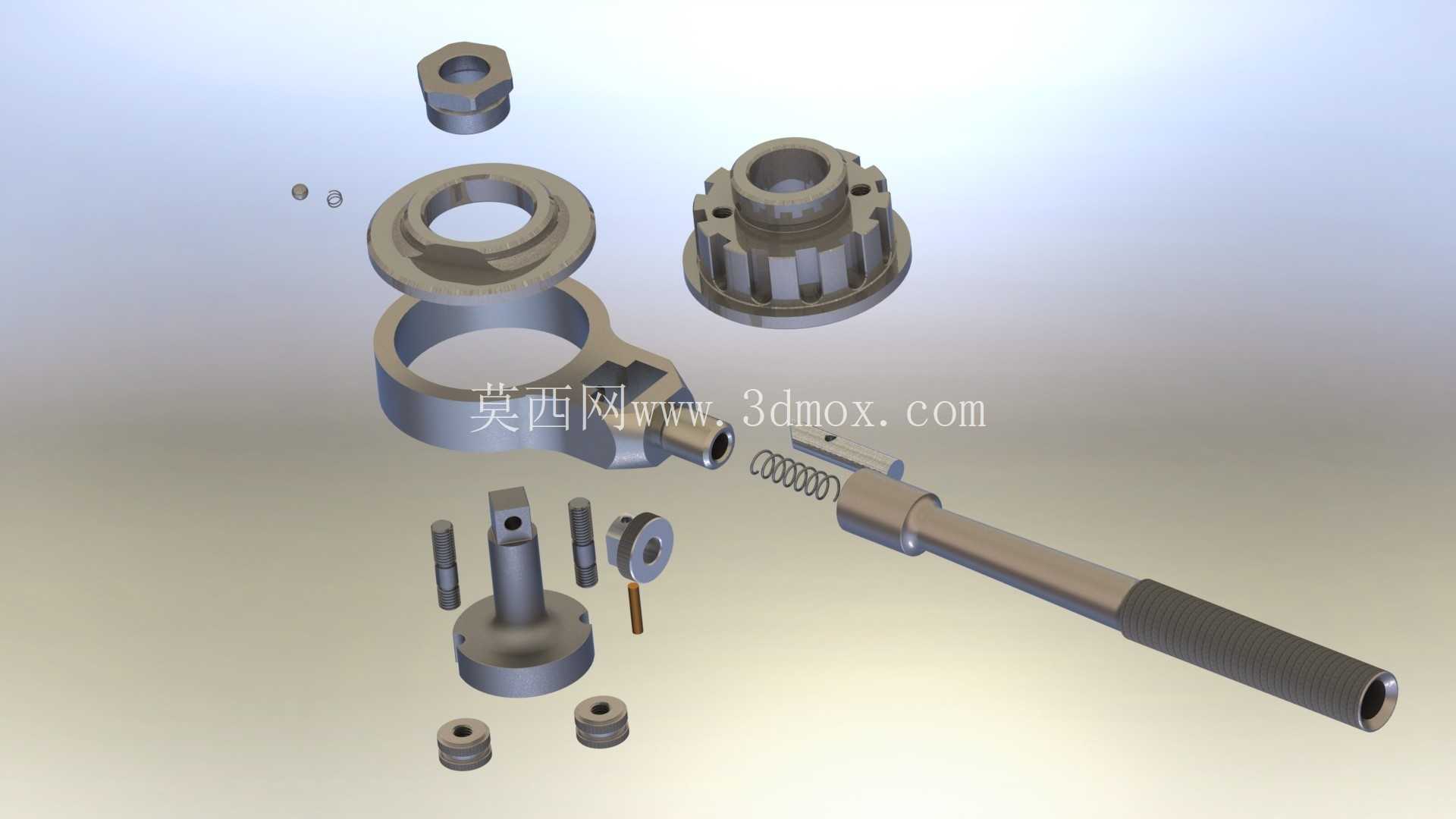

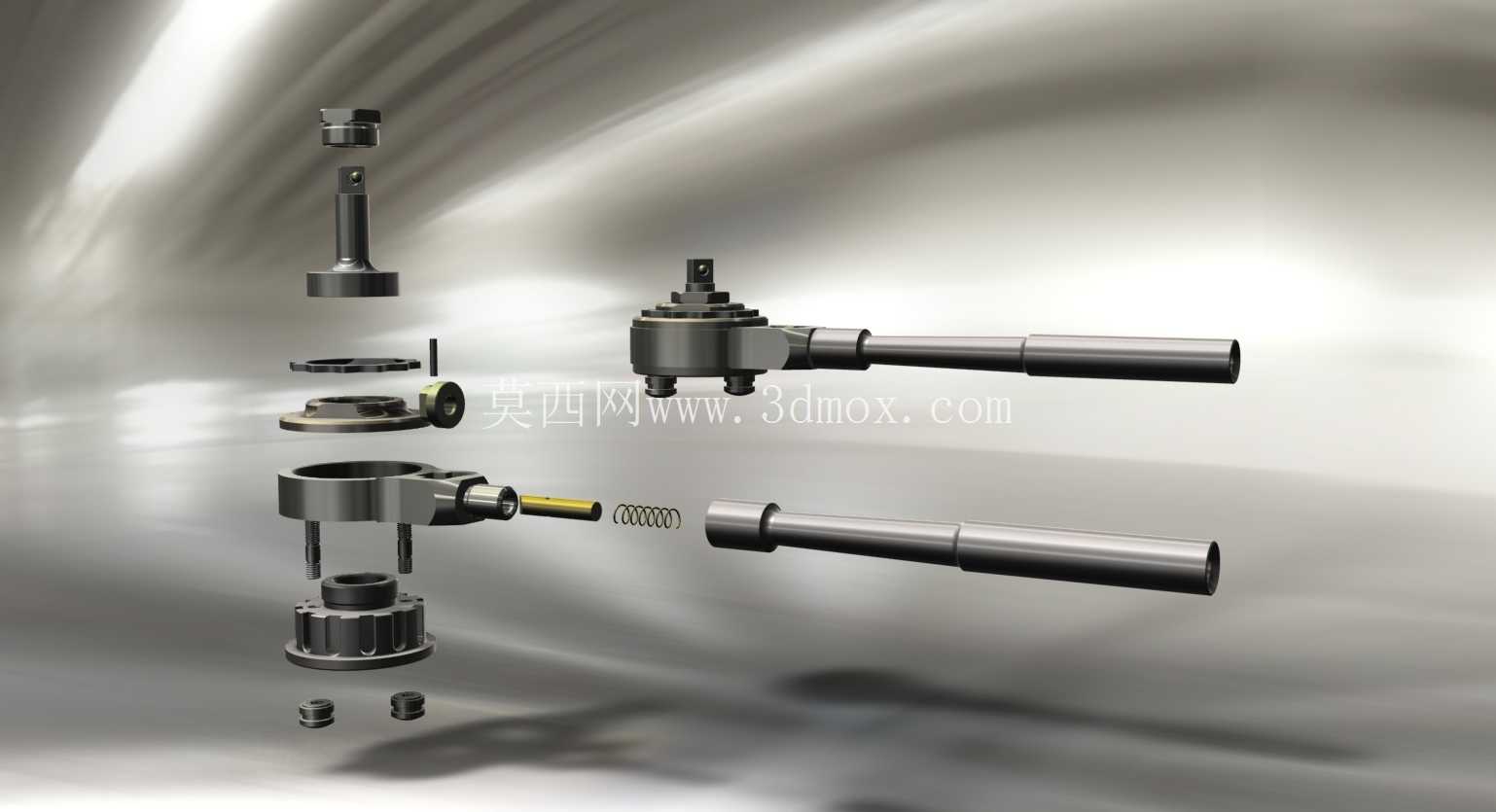

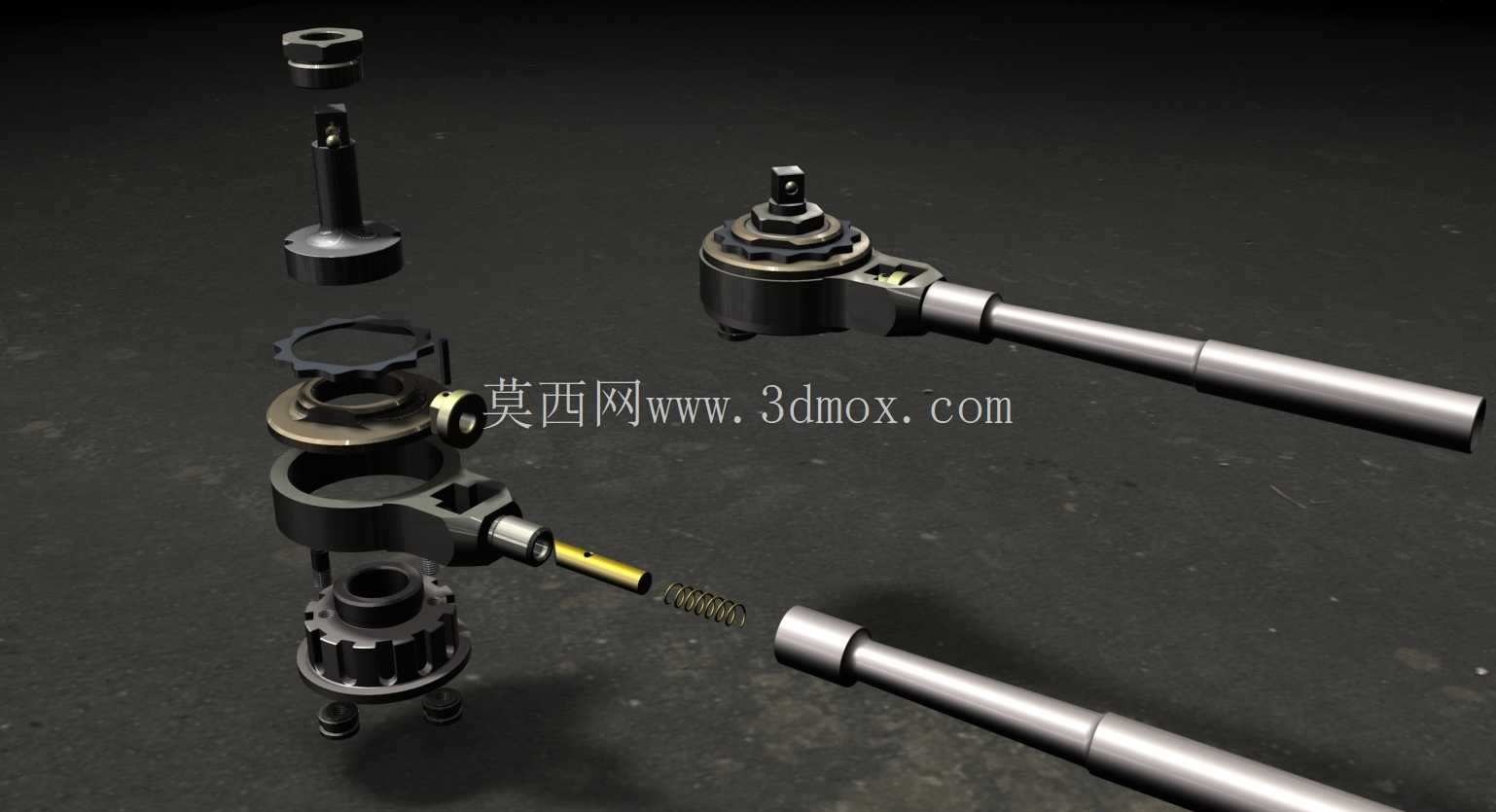

　　这款棘轮套筒扳手的结构设计，核心围绕狭小空间内紧固件拆装的实际作业需求展开，区别于传统开口扳手需要反复脱离螺母调整咬合角度的操作逻辑，其内置的单向棘轮棘爪结构可实现摆角范围内的连续拧动，在设备维保、装配流水线旁侧操作、机柜内部紧固件拆装等作业空间受限的场景下，能大幅降低操作冗余，提升作业效率。从结构拆解来看，模型完整还原了棘轮头内部的棘爪、复位弹簧、拨块换向结构，以及驱动方头与套筒的配合接口，其中驱动方头严格遵循通用手动工具的配合公差设计，可适配同规格标准套筒的快装需求，方头侧面的钢珠定位结构也做了细节还原，该结构用于卡入套筒侧壁的定位凹坑，避免作业过程中套筒脱落。

　　设计过程中，棘轮齿形的参数选择是核心要点，齿距的大小直接决定了最小作业摆角，齿形过密会降低棘爪与棘轮的咬合接触面积，大扭力输出下容易出现崩齿问题，齿形过疏则会提升最小摆角，无法适配狭窄空间的操作需求，该模型采用的齿形参数平衡了咬合强度与摆角限制，可覆盖常规M6到M16规格紧固件的拆装扭力需求。手柄部分采用等直径圆杆延伸结构，握持段长度经过受力校核，在额定扭力输出时，手柄表面的受力压强处于人手可长时间握持的合理区间，手柄与棘轮头的连接过渡段做了圆弧过渡处理，避免应力集中导致的连接段断裂问题。

　　从安装边界来看，棘轮头的外径尺寸控制在适配常规紧固件周围操作空间的范围内，当紧固件周围存在凸起的设备壳体、管线等障碍物时，棘轮头的径向尺寸不会与周边结构发生干涉，驱动方头的轴向伸出长度也做了优化，可适配沉头孔内的紧固件拆装需求，不会因为方头过长导致套筒无法完全套入螺母。换向拨块的位置设置在棘轮头背部，操作时无需将扳手完全脱离紧固件，仅用拇指拨动拨块即可切换拧紧、拧松的传动方向，拨块的表面做了防滑纹理处理，带油污的手套操作时也能顺利拨动。内部棘爪的复位弹簧采用微型压缩弹簧，弹簧的预紧力经过调校，既可以保证棘爪始终与棘轮齿面紧密咬合，不会在扭力输出时出现打滑跳齿，又不会因为预紧力过大导致换向操作时拨块拨动阻力过大。

　　整个结构的装配逻辑遵循手动工具的易维护性设计，棘轮头端盖采用压合加卡簧固定的方式，长期使用出现齿面磨损时，可拆开端盖更换棘爪或棘轮部件，无需整体报废，降低工具的使用成本。在实际应用场景中，这类扳手广泛用于机械设备日常维保、家电拆装、自行车维修、汽车维保等多个领域，相比普通固定扳手，其单向传动的特性可以在不脱离螺母的情况下完成拧动，尤其是在拧动最后几圈紧固或者初始几圈松脱的阶段，操作效率优势十分明显。模型中对各部件的配合间隙做了符合实际生产的还原，棘轮与棘爪之间的间隙控制在合理范围，既保证转动顺畅无卡滞，又不会因为间隙过大导致扭力输出时出现旷量，手柄与棘轮头的连接采用过盈配合加销钉固定的方式，大扭力作业时不会出现手柄与头部相对转动的问题。
