视错觉立柱穿插结构创意展示摆件

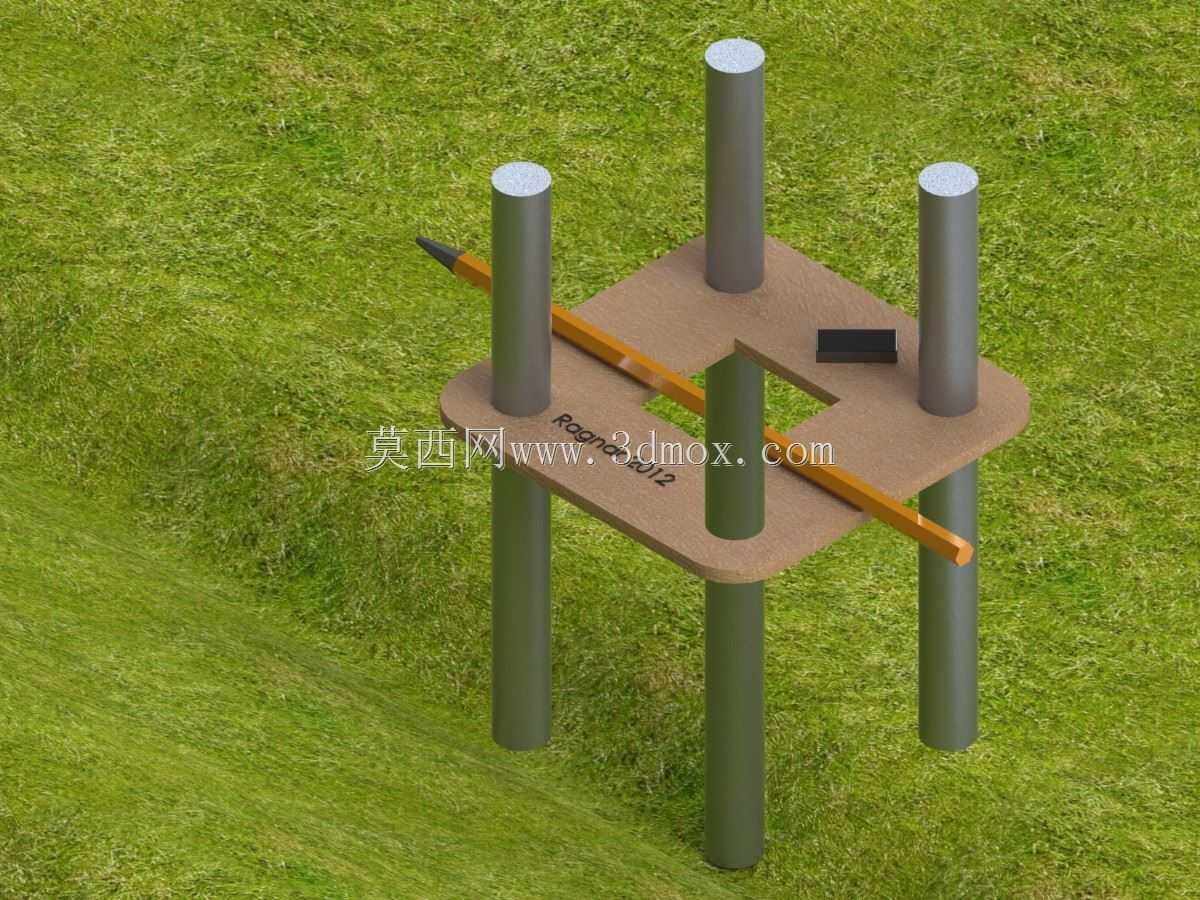

　　这款视错觉结构摆件的核心设计逻辑，是利用三维空间投影的视觉误差，在特定观察角度下营造出立柱与平板、杆件违背常规空间逻辑的穿插效果，跳出了常规工业结构件的功能优先设计思路，将结构力学的空间排布逻辑与视觉认知特性结合，可作为工业设计科普展示、结构原理教学的具象演示载体，也能作为机械设计工作室的创意陈设，帮助从业者直观理解空间投影偏差带来的认知错位，在结构设计教学中，可用来讲解三维建模时视角选择对结构判断的影响，提醒设计人员在核对装配关系时不能仅依赖单一视角的视图，必须通过多视角剖切、空间尺寸链校核来确认结构的实际干涉情况。从结构组成来看，整个摆件包含三根等直径的垂直圆柱立柱、一块带方形镂空的圆角平板、

　　一根贯穿平板的铅笔状杆件以及一个小型块状配件，立柱的直径与平板厚度、镂空边长的尺寸经过反复调校，确保在正视视角下，立柱刚好处于平板镂空区域的视觉边缘，结合平板上下段立柱的表面纹理、色彩做了统一处理，让观察者从正面看会误以为立柱是连续贯穿平板实体部分，而非从镂空区域穿过，铅笔状杆件的倾斜角度也经过精确计算，刚好在正视角度下同时穿过三根立柱的视觉投影范围，营造出杆件同时穿透三根立柱与平板的错位效果，实际结构中杆件仅从平板上方的立柱间隙穿过，并未与立柱发生实体干涉。在实际加工制作层面，所有立柱的安装基准面为底部的支撑平面，三根立柱的中心距公差需控制在0.1mm以内，平板的安装高度偏差不能超过0.05mm，

　　否则在预设观察角度下会出现视觉穿帮，无法形成预期的错觉效果；平板的方形镂空边长比立柱直径大2mm，既保证立柱能顺利从镂空区域穿过，又不会因为间隙过大让观察者轻易识破结构逻辑，平板表面做了哑光磨砂处理，避免反光干扰视觉判断，立柱表面做了分段的色差处理，上下段的色彩、粗糙度完全一致，进一步强化立柱连续贯穿平板的视觉误导。这类结构的应用场景并不局限于摆件展示，在工业产品的外观结构设计中，类似的视错觉设计手法可以用来隐藏设备的拼接缝隙、弱化结构件的突兀感，比如在一些消费电子设备的外壳设计中，利用曲面投影的视觉偏差让拼接缝看起来处于不可见位置，提升外观的整体性；在工装夹具的设计中，也可以借鉴这种空间错位的排布思路，

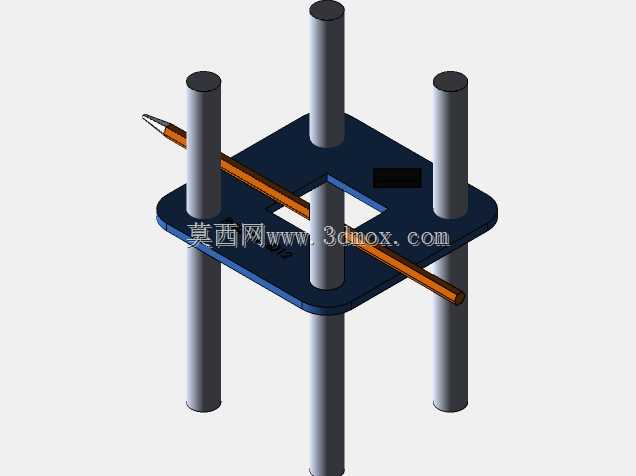

　　在有限的安装空间内避让运动部件的轨迹，避免结构干涉，同时让夹具的整体布局看起来更紧凑规整。从三维建模的角度来看，搭建这个结构时需要先确定核心观察视角的相机参数，以该视角的投影平面为基准反向推导各个零件的空间位置，先绘制正视视角下的视觉投影轮廓，再沿着视线方向拉伸生成实体，之后调整各个零件的实际空间坐标，确保实体之间不存在真实的装配干涉，同时在正视视角下的投影刚好形成错位穿插的效果，建模过程中需要反复切换正交视图与透视图核对位置，避免出现实际装配时的碰撞问题，零件的倒角、圆角参数也需要匹配视觉效果，不能因为工艺圆角破坏投影的轮廓连续性。安装摆放时，整个摆件需要放置在水平支撑面上，预设观察点距离摆件的水平距离为60cm，观察高度与平板中心高度齐平，此时能达到最佳的视错觉效果，如果观察角度偏移超过15度，错位效果就会逐渐消失，能清晰看到立柱实际是从平板镂空处穿过的真实结构，这种角度敏感性也是视错觉结构的典型特征，设计时特意保留了这种特性，让观察者在移动视角的过程中能直观感受到视觉认知与实际结构的差异，加深对空间投影原理的理解。
