汽车用弯臂式铰接固定支架结构

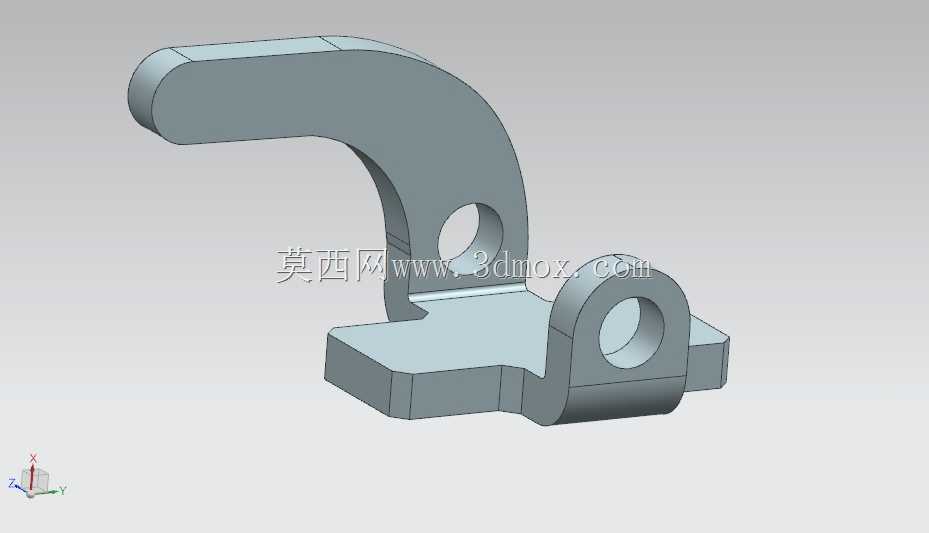

　　在商用车底盘附件、乘用车发动机舱周边附件的安装场景中，这类弯臂式铰接固定支架是承担载荷传递、部件限位与铰接转动功能的核心小总成构件，日常工况下需要同时承受来自被连接件的垂向冲击、横向摆动载荷，还要兼顾铰接副的转动自由度约束，避免连接部件出现过度位移引发的干涉或磨损。从结构设计逻辑来看，该构件采用一体化铸造成型后再做机加工的工艺路线，主体弯臂部分做了等强度圆弧过渡，没有出现直角突变的截面，从根源上降低了应力集中系数，在承受周期性交变载荷时能有效避免疲劳裂纹的萌生。弯臂上端的圆弧端头做了整周倒钝处理，既可以避免装配过程中划伤操作人员或相邻管线，也能在部件发生小范围位移时不会与周边构件发生硬磕碰。弯臂中段开设的通孔为铰接销轴安装位，

　　孔位周边做了局部加厚的凸台结构，凸台厚度比弯臂本体壁厚高出30%左右，用来抵消销轴传递的局部压应力，避免孔壁在长期挤压下出现塑性变形，保证铰接副的转动间隙长期稳定在设计公差范围内。底部的安装底座采用异形平板结构，轮廓做了适配安装面的切边处理，三个方向的定位边分别对应安装基准面的X、Y向定位，装配时可以直接靠在安装基准的凸台上完成预定位，不需要额外做找正调整，能有效提升产线装配效率。底座上的立耳结构与弯臂呈垂直布置，立耳上的同轴通孔为第二铰接点位，两个铰接孔的轴线平行度公差控制在0.05mm以内，保证两个铰接副转动时不会出现卡滞，立耳与底座连接的根部做了R3的圆角过渡，同样是为了分散根部的集中应力，

　　避免车辆行驶过程中振动引发的根部断裂。从安装边界来看，该支架底座的安装平面平面度要求为0.1mm，装配时需要贴合在对应的安装基体面上，两个铰接孔的中心距公差控制在±0.1mm，保证配套的连杆或拉索部件安装后不会出现额外的装配应力。弯臂的外轮廓摆动半径经过严格校核，在铰接件全行程转动过程中，弯臂外沿与周边管线、结构件的最小安全间隙保持在8mm以上，即使在车辆极限颠簸工况下部件出现最大弹性变形，也不会发生运动干涉。这类支架在设计阶段就同步考虑了防腐性能，成型后整体做电泳处理，表面粗糙度控制在Ra6.3以下，既可以满足底盘区域的防盐雾、防泥水侵蚀要求，也不会因为表面过于粗糙积存泥沙加剧磨损。在实际选型匹配时，

　　需要重点核对两个铰接孔的孔径尺寸、中心距参数，以及底座安装孔的位置度，确保与被连接件的运动轨迹完全匹配，避免出现运动卡滞或载荷传递路径偏移的问题。建模过程中，这类构件需要重点还原各个过渡圆角的尺寸、凸台的加厚量，以及孔位的形位公差要求，不能简单做直角拼接处理，否则后续做有限元强度分析时会出现应力计算结果失真，无法准确评估构件的实际承载能力。对于售后维修场景，这类支架属于易损受力件，当出现铰接孔磨损量超过0.2mm、弯臂出现肉眼可见变形或根部出现裂纹时，需要整体更换，不建议采用焊接修复的方式，因为焊接后的热影响区会改变材料的金相组织，大幅降低构件的疲劳强度，容易在后续使用中出现突然断裂引发安全隐患。
